میخ و چاشنی عرشه فولادی یکی از اجزای اجرایی مهم در نصب ورقهای عرشه فولادی است. این قطعهها معمولاً برای تثبیت ورق عرشه روی تیر یا سطح فولادی استفاده میشوند تا ورق در زمان نصب، رفتوآمد کارگاهی، اجرای گل میخ و بتنریزی دچار جابهجایی نشود.
در بسیاری از پروژهها، نام میخ و چاشنی عرشه فولادی در کنار گل میخ شنیده میشود؛ اما این دو محصول نقش یکسانی ندارند. گل میخ برای ایجاد اتصال برشی میان تیر فولادی و دال بتنی استفاده میشود، در حالی که میخ و چاشنی بیشتر برای اتصال و نگهداری ورق عرشه در محل خود کاربرد دارد.
برای شناخت کلی اجزای این سیستم، ابتدا میتوانید راهنمای کامل سقف عرشه فولادی را مطالعه کنید.

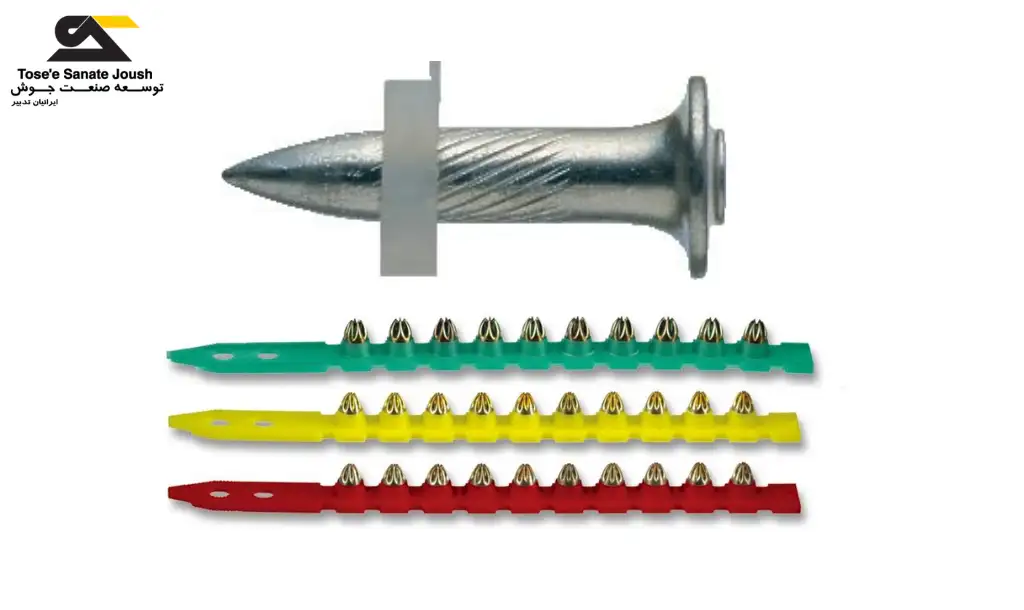

میخ و چاشنی عرشه فولادی چیست؟
میخ و چاشنی عرشه فولادی مجموعهای از میخ فولادی مخصوص و چاشنی میخکوب است که با کمک ابزار میخکوب صنعتی، ورق عرشه فولادی را به تیر یا زیرسازه فولادی متصل میکند.
در این سیستم، میخ نقش اتصال مکانیکی را دارد و چاشنی انرژی لازم برای کوبیدهشدن میخ در سطح فولادی را تأمین میکند. به همین دلیل، انتخاب نوع میخ، چاشنی و ابزار باید با شرایط پروژه، ضخامت ورق، نوع تیر و دستورالعمل فنی سازنده هماهنگ باشد.
به زبان ساده، میخ و چاشنی عرشه فولادی برای «ثابت نگهداشتن ورق» استفاده میشود، نه برای جایگزینی گل میخ یا ایجاد اتصال برشی اصلی سقف.
اجزای سیستم میخ و چاشنی عرشه فولادی
سیستم میخ و چاشنی عرشه فولادی معمولاً از سه بخش اصلی تشکیل میشود: میخ فولادی، چاشنی و ابزار میخکوب. عملکرد درست این سیستم زمانی حاصل میشود که هر سه بخش با هم سازگار باشند.
میخ فولادی
میخ مورد استفاده در عرشه فولادی باید برای نفوذ و اتصال به سطح فولادی مناسب باشد. این میخها معمولاً از فولاد سختکاریشده ساخته میشوند تا هنگام کوبیدهشدن در تیر یا زیرسازه فولادی، دچار خمشدگی یا شکست زودهنگام نشوند.
طول، قطر و شکل سر میخ باید با نوع ورق، ضخامت ورق، سطح زیرکار و ابزار اجرایی هماهنگ باشد. انتخاب میخ نامناسب میتواند باعث اتصال ضعیف، بیرونزدگی میخ، لهشدن ورق یا آسیب به سطح کار شود.
چاشنی میخکوب
چاشنی بخش تأمینکننده انرژی در سیستم میخکوبی است. در زمان استفاده از ابزار مخصوص، چاشنی فعال میشود و نیروی لازم برای حرکت میخ و ورود آن به سطح فولادی را ایجاد میکند.
چاشنی باید با ابزار، نوع میخ و سختی سطح زیرکار سازگار باشد. استفاده از چاشنی نامناسب ممکن است باعث نفوذ ناقص میخ، آسیب به ورق یا خطرات ایمنی در کارگاه شود.
ابزار میخکوب صنعتی
برای اجرای میخ و چاشنی عرشه فولادی از ابزار میخکوب مخصوص استفاده میشود. این ابزار باید سالم، تنظیمشده و متناسب با نوع میخ و چاشنی باشد. استفاده از ابزار فرسوده یا ناسازگار میتواند کیفیت اتصال و ایمنی کار را کاهش دهد.
اجرای این کار باید توسط نیروی آموزشدیده انجام شود و رعایت دستورالعمل ایمنی ابزار ضروری است.
کاربرد میخ و چاشنی عرشه فولادی در سقف عرشه
کاربرد اصلی میخ و چاشنی عرشه فولادی، تثبیت ورق عرشه روی تیر یا زیرسازه فولادی است. زمانی که ورقها روی اسکلت قرار میگیرند، باید در محل درست خود باقی بمانند تا مراحل بعدی اجرا با دقت انجام شود.
مهمترین کاربردهای میخ و چاشنی عرشه فولادی عبارتاند از تثبیت اولیه ورق روی تیر، جلوگیری از جابهجایی ورق در زمان رفتوآمد کارگاهی، کمک به نظم اجرای پنلها، نگهداشتن ورق پیش از بتنریزی و آمادهسازی بستر مناسب برای اجرای گل میخ.
در پروژههای سقف عرشه، ورق باید مطابق نقشه روی تیرها قرار بگیرد. اگر ورق پیش از اجرای اتصالها جابهجا شود، جانمایی گل میخ، همپوشانی ورقها و کیفیت بتنریزی دچار مشکل میشود.
تفاوت میخ و چاشنی عرشه فولادی با گل میخ
یکی از مهمترین نکات در این موضوع، تفاوت میخ و چاشنی عرشه فولادی با گل میخ است. این دو اصطلاح گاهی در کارگاه کنار هم استفاده میشوند، اما نقش آنها در سقف عرشه کاملاً متفاوت است.
| مورد مقایسه | میخ و چاشنی عرشه فولادی | گل میخ عرشه فولادی |
|---|---|---|
| نقش اصلی | تثبیت ورق روی تیر یا زیرسازه | ایجاد اتصال برشی بین بتن و تیر فولادی |
| زمان استفاده | در مرحله نصب و مهار ورق | در مرحله اجرای اتصال برشی |
| نوع اتصال | اتصال مکانیکی ورق به فولاد | اتصال جوشی گل میخ به تیر فولادی |
| اثر در سیستم سازهای | کمک به نگهداری ورق و نظم اجرا | مؤثر در رفتار مرکب سقف |
| جایگزینی | جایگزین گل میخ نیست | جایگزین میخ و چاشنی برای تثبیت ورق نیست |
بنابراین، میخ و چاشنی عرشه فولادی برای نگهداشتن ورق استفاده میشود، اما گل میخ نقش اصلی در انتقال نیروی برشی و ایجاد عملکرد مرکب سقف دارد. برای بررسی محصول و کاربرد آن، مطالب گل میخ عرشه فولادی را بخوانید.
آیا میخ و چاشنی جایگزین گل میخ میشود؟
خیر. میخ و چاشنی عرشه فولادی جایگزین گل میخ نیست. این دو محصول وظایف متفاوتی دارند و حذف یا جایگزینی یکی با دیگری میتواند باعث خطای اجرایی یا سازهای شود.
گل میخ برای اتصال دال بتنی به تیر فولادی و انتقال نیروی برشی استفاده میشود. اما میخ و چاشنی بیشتر برای ثابت نگهداشتن ورق عرشه در محل خود کاربرد دارد. بنابراین حتی اگر ورق با میخ و چاشنی به تیر متصل شده باشد، این اتصال به معنی اجرای اتصال برشی موردنیاز سقف نیست.
جزئیات اجرای گل میخ در مقاله فرایند نصب گل میخ عرشه فولادی توضیح داده شده است.
میخ و چاشنی در کدام مرحله اجرا استفاده میشود؟
میخ و چاشنی عرشه فولادی معمولاً پس از چیدمان ورقها و قبل از مراحل بعدی اجرا استفاده میشود. ابتدا ورقها روی تیرها قرار میگیرند، همپوشانیها کنترل میشود و جهت کنگرهها با نقشه تطبیق داده میشود. سپس برای جلوگیری از جابهجایی، ورقها در نقاط مشخص تثبیت میشوند.
پس از تثبیت ورق، مراحل بعدی مانند اجرای گل میخ، آرماتورگذاری حرارتی یا بتنریزی انجام میشود. البته ترتیب دقیق اجرا باید مطابق نقشه، دستورالعمل پروژه و نظر تیم فنی باشد.
در این مرحله، نوع پروفیل، جهت ریبها و محل قرارگیری ورق اهمیت دارد. برای شناخت بهتر این موضوع، مقاله انواع پروفیل ورق عرشه فولادی را ببینید.
ارتباط میخ و چاشنی با ضخامت ورق عرشه
ضخامت ورق عرشه فولادی یکی از عواملی است که در انتخاب و اجرای میخ و چاشنی اثر دارد. ورق نازکتر ممکن است در اثر نیروی بیش از حد دچار لهشدگی یا تغییرشکل موضعی شود. از طرف دیگر، ضخامت بیشتر نیز نیازمند انتخاب درست میخ، چاشنی و ابزار اجرایی است.
البته ضخامت ورق تنها عامل تعیینکننده نیست. سختی سطح زیرکار، نوع تیر، تماس کامل ورق با تیر، شکل پروفیل و شرایط کارگاه هم باید بررسی شوند.
برای بررسی جداگانه این موضوع، مقاله ضخامت ورق عرشه فولادی را مطالعه کنید.
ارتباط میخ و چاشنی با گام و پروفیل ورق
میخ و چاشنی عرشه فولادی باید با توجه به شکل ورق اجرا شود. گام ورق، عمق کنگره، عرض تاج و جهت ریبها میتواند بر محل مناسب برای تثبیت ورق اثر بگذارد.
اگر میخکوبی در محل نامناسب انجام شود، ممکن است اتصال کیفیت کافی نداشته باشد یا به شکل ورق آسیب وارد شود. همچنین در ورقهایی با پروفیل عمیقتر یا شکل خاصتر، کنترل نشستن ورق روی تیر اهمیت بیشتری دارد.
برای تشخیص فاصله کنگرهها و مفهوم گام، مقاله گام ورق عرشه فولادی کاربردی است. همچنین نحوه شکلگیری پروفیلها در مقاله رول فرم ورق عرشه فولادی توضیح داده شده است.
معیارهای انتخاب میخ و چاشنی عرشه فولادی
انتخاب میخ و چاشنی عرشه فولادی نباید فقط براساس قیمت یا موجودی بازار انجام شود. این انتخاب باید با مشخصات فنی پروژه و ابزار اجرایی هماهنگ باشد.
مهمترین معیارهای انتخاب عبارتاند از نوع و ضخامت ورق عرشه، ضخامت و جنس سطح زیرکار، نوع تیر فولادی، شکل پروفیل ورق، محل اتصال، شرایط کارگاه، نوع ابزار میخکوب و دستورالعمل سازنده میخ و چاشنی.
در پروژههایی که حساسیت اجرایی بالاتری دارند، بهتر است پیش از شروع کار، نمونه اتصال در شرایط واقعی اجرا بررسی شود تا کیفیت نشستن میخ و وضعیت ورق کنترل گردد.
نکات مهم در اجرای میخ و چاشنی عرشه فولادی
اجرای میخ و چاشنی عرشه فولادی باید با دقت انجام شود، چون اتصال ضعیف میتواند باعث جابهجایی ورق، نامنظمی اجرا یا مشکل در مراحل بعدی شود.
پیش از اجرا، سطح تیر باید تا حد امکان تمیز، خشک و بدون مانع باشد. ورق باید تماس مناسب با تیر داشته باشد و در محل درست خود قرار بگیرد. اجرای میخکوبی روی ورق لق، تابدار یا نامنظم میتواند کیفیت اتصال را کاهش دهد.
همچنین فاصله اجرای میخها، محل اتصال و تعداد آنها باید مطابق نقشه یا دستورالعمل پروژه باشد. استفاده از میخ و چاشنی نامتناسب، ابزار خراب یا نیروی غیرمتخصص، ریسک خطا را بالا میبرد.
خطاهای رایج در استفاده از میخ و چاشنی عرشه فولادی
یکی از خطاهای رایج، اشتباه گرفتن میخ و چاشنی با گل میخ است. این موضوع میتواند باعث برداشت نادرست از نقش اتصالها شود. میخ و چاشنی عرشه فولادی برای تثبیت ورق است، نه برای ایجاد اتصال برشی اصلی.
خطای دوم، انتخاب چاشنی نامناسب است. اگر چاشنی با میخ، ابزار و سطح زیرکار هماهنگ نباشد، ممکن است میخ بهدرستی در سطح فولادی ننشیند یا به ورق آسیب بزند.
خطای سوم، اجرای میخکوبی روی سطح نامناسب است. وجود آلودگی، فاصله بین ورق و تیر، قرارگیری اشتباه ورق یا آسیبدیدگی پروفیل میتواند کیفیت اتصال را کاهش دهد.
خطای چهارم، بیتوجهی به ایمنی است. چون چاشنی با ابزار مخصوص فعال میشود، رعایت دستورالعمل ایمنی و استفاده از نیروی آموزشدیده ضروری است.
نشانههای اجرای نامناسب میخ و چاشنی
اجرای نامناسب میخ و چاشنی عرشه فولادی معمولاً با چند نشانه قابل تشخیص است. بیرونزدگی بیش از حد میخ، لهشدگی شدید ورق، لق بودن ورق پس از اتصال، شکست یا خمشدگی میخ، سوراخشدن نامناسب ورق و پراکندگی غیرمنظم نقاط اتصال از جمله نشانههای هشداردهنده هستند.
اگر پس از اجرا، ورق همچنان جابهجا شود یا اتصالها یکنواخت نباشند، باید علت بررسی شود. در چنین شرایطی ممکن است مشکل از انتخاب میخ، نوع چاشنی، ابزار، سطح زیرکار یا روش اجرا باشد.
نکات ایمنی در کار با میخ و چاشنی
کار با میخ و چاشنی عرشه فولادی باید فقط توسط افراد آموزشدیده انجام شود. چاشنی و ابزار میخکوب صنعتی اگر بهدرستی استفاده نشوند، میتوانند برای نیروی اجرایی و افراد اطراف خطرآفرین باشند.
استفاده از تجهیزات حفاظت فردی، کنترل سالم بودن ابزار، نگهداری مناسب چاشنیها، دور نگهداشتن چاشنی از رطوبت و حرارت، جلوگیری از استفاده افراد غیرمتخصص و رعایت دستورالعمل سازنده از نکات مهم ایمنی است.
در صورت گیرکردن میخ، عملنکردن چاشنی یا هرگونه رفتار غیرعادی ابزار، نباید بهصورت تجربی و بدون دستورالعمل اقدام کرد. ابزار باید توسط فرد مسئول بررسی شود.
هنگام خرید میخ و چاشنی عرشه فولادی چه نکاتی را بررسی کنیم؟
برای خرید میخ و چاشنی عرشه فولادی باید فقط به قیمت توجه نکرد. سازگاری میخ و چاشنی با ابزار، نوع پروژه، ضخامت ورق، سطح زیرکار و شرایط اجرا اهمیت زیادی دارد.
بهتر است پیش از خرید، مشخص شود میخ و چاشنی برای اتصال ورق عرشه به چه نوع تیر یا سطح فولادی استفاده میشود. همچنین باید تعداد موردنیاز، شرایط نگهداری، برند یا مشخصات فنی و نیاز پروژه بررسی شود.
اگر در پروژه همزمان به گل میخ، سرامیک فرول، تجهیزات استاد ولدینگ و ملزومات عرشه فولادی نیاز دارید، بهتر است مشخصات همه اجزا بهصورت یکپارچه بررسی شود تا در اجرا با ناسازگاری یا کمبود قطعه مواجه نشوید.
سؤالات متداول درباره میخ و چاشنی عرشه فولادی
میخ و چاشنی عرشه فولادی چیست؟
میخ و چاشنی عرشه فولادی مجموعهای از میخ مخصوص و چاشنی میخکوب است که برای تثبیت ورق عرشه روی تیر یا زیرسازه فولادی استفاده میشود.
کاربرد میخ و چاشنی عرشه فولادی چیست؟
کاربرد اصلی آن نگهداشتن ورق عرشه در محل خود، جلوگیری از جابهجایی ورق در زمان اجرا و آمادهسازی بستر مناسب برای مراحل بعدی مانند اجرای گل میخ و بتنریزی است.
آیا میخ و چاشنی عرشه فولادی همان گل میخ است؟
خیر. میخ و چاشنی برای تثبیت ورق استفاده میشود، اما گل میخ برای اتصال برشی میان تیر فولادی و دال بتنی به کار میرود.
آیا میخ و چاشنی جایگزین گل میخ میشود؟
خیر. میخ و چاشنی عرشه فولادی جایگزین گل میخ نیست و نمیتواند نقش اتصال برشی اصلی سقف را ایفا کند.
انتخاب میخ و چاشنی به چه عواملی بستگی دارد؟
به ضخامت ورق، نوع پروفیل، سطح زیرکار، ابزار میخکوب، شرایط کارگاه و دستورالعمل فنی سازنده بستگی دارد.
چرا اجرای نادرست میخ و چاشنی مشکلساز است؟
چون اتصال ضعیف میتواند باعث لق شدن یا جابهجایی ورق، آسیب به پروفیل، اختلال در اجرای گل میخ و کاهش نظم کارگاه شود.
جمعبندی
میخ و چاشنی عرشه فولادی یکی از اجزای مهم در مرحله نصب و تثبیت ورق عرشه است. این سیستم کمک میکند ورق ها روی تیر یا زیرسازه فولادی در محل درست باقی بمانند و مراحل بعدی مانند اجرای گل میخ و بتنریزی با نظم بیشتری انجام شود.
بااینحال، میخ و چاشنی عرشه فولادی نباید با گلمیخ اشتباه گرفته شود. گل میخ نقش اتصال برشی و سازهای دارد، اما میخ و چاشنی برای تثبیت ورق و کنترل اجرایی استفاده میشود.
انتخاب درست میخ، چاشنی و ابزار باید با ضخامت ورق، نوع پروفیل، سطح زیرکار، شرایط پروژه و دستورالعمل فنی هماهنگ باشد. اجرای این بخش توسط نیروی آموزشدیده و با رعایت ایمنی، نقش مهمی در کیفیت نهایی سقف عرشه فولادی دارد.
