انواع پروفیل ورق عرشه فولادی فقط از نظر ظاهر با هم تفاوت ندارند. هر پروفیل، هندسه مشخصی دارد که شامل گام، عمق، عرض تاج، عرض دره، زاویه دیوارهها و عرض مفید ورق میشود. همین تفاوتهای هندسی میتوانند روی نحوه نصب، مقدار بتن مصرفی، جانمایی گلمیخ، شرایط بتنریزی و عملکرد ورق در مرحله اجرا اثر بگذارند.
در بسیاری از پروژهها، هنگام انتخاب ورق عرشه فولادی فقط ضخامت ورق بررسی میشود؛ در حالی که ضخامت تنها یکی از مشخصات محصول است. برای انتخاب درست، باید انواع پروفیل ورق عرشه فولادی و تفاوت گام و عمق آنها نیز شناخته شود.
اگر هنوز با اجزای اصلی سقف عرشه آشنا نیستید، ابتدا مطالعه راهنمای کامل سقف عرشه فولادی میتواند دید بهتری از نقش ورق، بتن، گلمیخ و تیر فولادی به شما بدهد.
پروفیل ورق عرشه فولادی چیست؟
پروفیل ورق عرشه فولادی به شکل مقطع عرضی ورق گفته میشود. این مقطع شامل کنگرهها یا ریبهایی است که در عرض ورق تکرار میشوند و در امتداد طول ورق ادامه دارند.
به زبان ساده، وقتی به لبه بریدهشده ورق عرشه نگاه میکنیم، شکل بالا و پایین رفتن کنگرهها همان پروفیل ورق است. این شکل میتواند ذوزنقهای، کمعمق، عمیق، دمچلچلهای یا دارای فرمهای خاصتر باشد.
بنابراین وقتی درباره انواع پروفیل ورق عرشه فولادی صحبت میکنیم، منظور فقط نام تجاری یا مدل ورق نیست؛ بلکه منظور تفاوت واقعی در شکل مقطع، فاصله ریبها، عمق کنگره و نحوه قرارگیری بخشهای مختلف ورق است.
چرا شناخت انواع پروفیل ورق عرشه فولادی مهم است؟
شناخت انواع پروفیل ورق عرشه فولادی به این دلیل مهم است که هر پروفیل، شرایط اجرایی و فنی متفاوتی ایجاد میکند. دو ورق ممکن است ضخامت یکسانی داشته باشند، اما اگر گام، عمق یا شکل کنگرههای آنها متفاوت باشد، رفتار مشابهی در سقف نخواهند داشت.
نوع پروفیل میتواند بر موارد زیر اثر بگذارد:
مقدار بتن مصرفی در سقف، امکان عبور از دهانههای مختلف، نحوه قرارگیری ورق روی تیر، فضای موجود برای اجرای گلمیخ، عرض مفید هر پنل، همپوشانی ورقها و عملکرد ورق بهعنوان قالب ماندگار در زمان بتنریزی.
به همین دلیل، انتخاب ورق عرشه فولادی نباید فقط با عبارتهایی مثل «ورق ۰.۹» یا «ورق ۱ میلیمتر» انجام شود. ضخامت مهم است، اما بدون شناخت پروفیل، انتخاب کامل و دقیقی نخواهیم داشت.

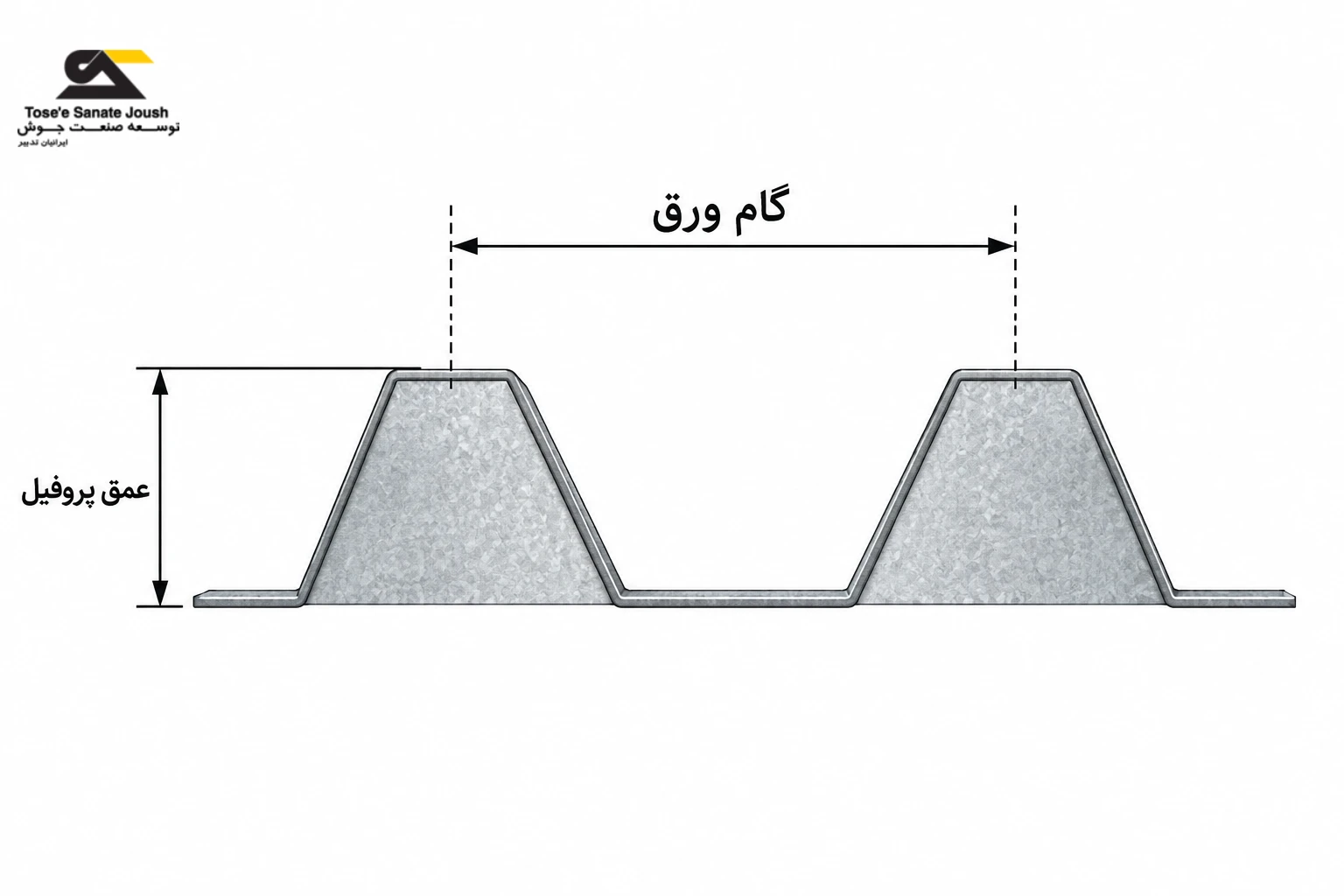

گام و عمق پروفیل چه تفاوتی دارند؟
یکی از مهمترین نکات در بررسی انواع پروفیل ورق عرشه فولادی، تشخیص تفاوت گام و عمق است. این دو اصطلاح گاهی در مکالمات اجرایی با هم اشتباه گرفته میشوند، اما از نظر فنی کاملاً متفاوتاند.
گام ورق، فاصله افقی تکرار کنگرههاست. اگر از مرکز یک ریب تا مرکز ریب مشابه بعدی اندازهگیری کنیم، عدد بهدستآمده گام یا Pitch ورق است.
عمق یا ارتفاع پروفیل، فاصله عمودی میان پایینترین و بالاترین بخش کنگره است. این عدد نشان میدهد کنگره ورق از نظر ارتفاع چقدر برجسته یا عمیق شده است.
برای مثال، ممکن است دو پروفیل گام مشابه داشته باشند، اما یکی عمق بیشتری نسبت به دیگری داشته باشد. همچنین ممکن است دو ورق عمق یکسانی داشته باشند، اما فاصله ریبها یا گام آنها متفاوت باشد.
برای بررسی دقیقتر روش اندازهگیری این بعد، مقاله گام ورق عرشه فولادی را بخوانید.
تفاوت گام، عمق، ضخامت و عرض مفید
برای مقایسه انواع پروفیل ورق عرشه فولادی باید چند مشخصه اصلی را جدا از هم بررسی کرد. اشتباه گرفتن این ابعاد میتواند باعث خطا در سفارش، متره، کنترل ورق و حتی اجرای گلمیخ شود.
مشخصه | تعریف | جهت اندازهگیری | کاربرد اصلی |
گام ورق | فاصله تکرار دو ریب مشابه | افقی | شناخت فاصله کنگرهها و جانمایی |
عمق پروفیل | فاصله پایینترین تا بالاترین بخش کنگره | عمودی | اثر بر سختی و شکل مقطع |
ضخامت ورق | ضخامت خود ورق فولادی | عمود بر سطح ورق | اثر بر وزن، اجرا و پایداری ورق |
عرض تاج | عرض بخش تخت بالای ریب | افقی | اثر بر نشیمن، شکل بتن و جزئیات |
عرض دره | عرض بخش پایین بین ریبها | افقی | اثر بر حجم بتن و پروفیل |
عرض مفید | عرض قابل پوشش هر پنل پس از همپوشانی | عرض پنل | متره و محاسبه تعداد ورق |
وقتی درباره انتخاب ورق صحبت میکنیم، این اعداد باید جداگانه بررسی شوند. برای مثال، دو ورق با ضخامت مشابه ممکن است بهدلیل تفاوت در عمق یا گام، رفتار متفاوتی داشته باشند. توضیح جداگانه این موضوع در مقاله ضخامت ورق عرشه فولادی آمده است.

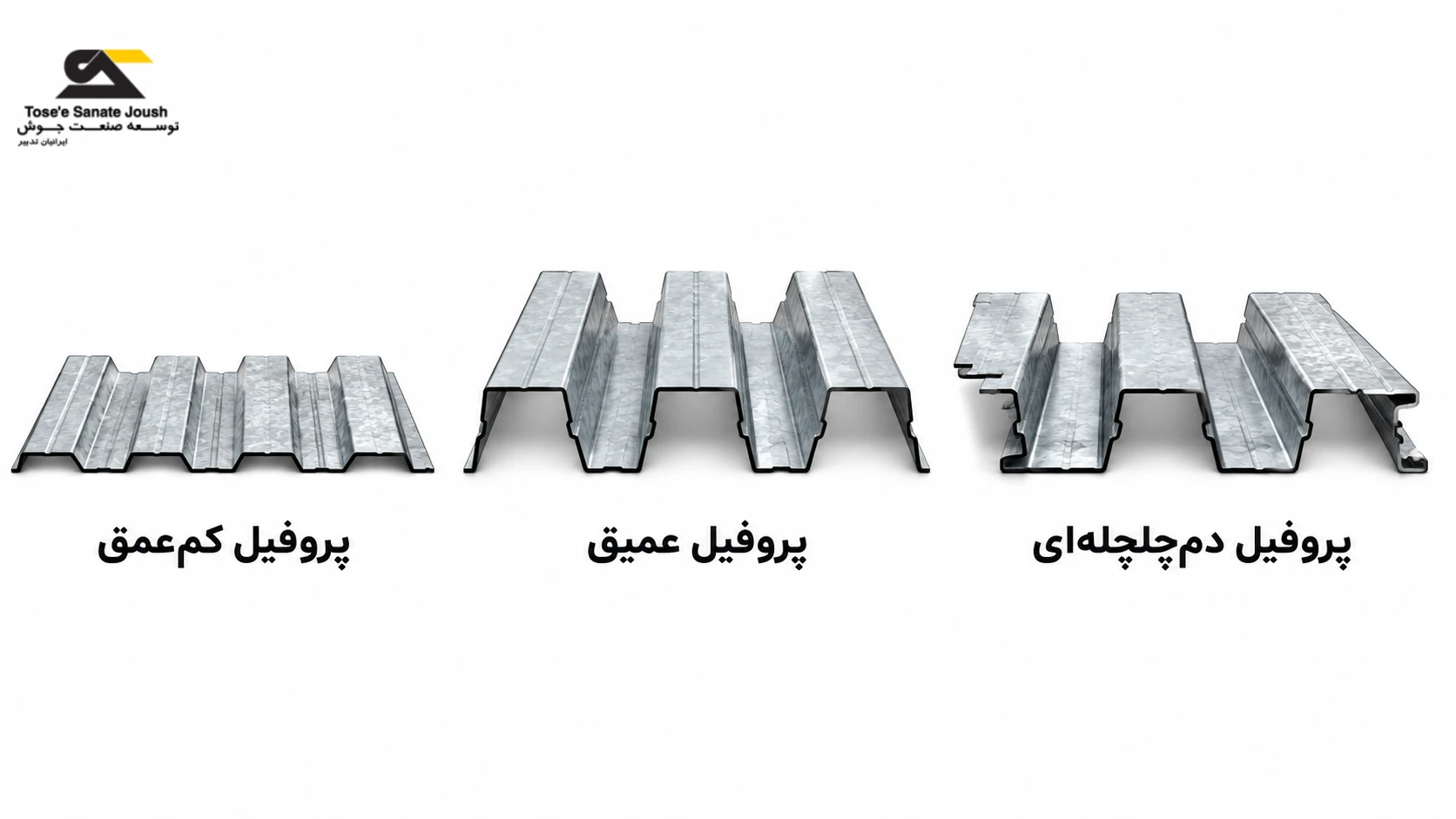

انواع پروفیل ورق عرشه فولادی از نظر شکل مقطع
انواع پروفیل ورق عرشه فولادی را میتوان از نظر شکل مقطع، عمق کنگره و نوع ریبها به چند گروه کلی تقسیم کرد. نام تجاری هر تولیدکننده ممکن است متفاوت باشد، اما از نظر فنی، شناخت فرم کلی پروفیل اهمیت بیشتری دارد.
پروفیل ذوزنقهای باز
پروفیل ذوزنقهای باز یکی از رایجترین فرمها در ورقهای عرشه فولادی است. در این نوع پروفیل، کنگرهها به شکل باز و ذوزنقهای دیده میشوند. تاج، دیوارههای شیبدار و درههای بین کنگرهها، الگوی تکرارشونده مقطع را ایجاد میکنند.
این نوع پروفیل معمولاً برای تولید صنعتی، همپوشانی پنلها و اجرای سریع مناسب است. البته تمام پروفیلهای ذوزنقهای یکسان نیستند. گام، عمق، عرض تاج، عرض دره و برجستگیهای روی ورق میتواند از یک محصول به محصول دیگر متفاوت باشد.
در میان انواع پروفیل ورق عرشه فولادی، پروفیل ذوزنقهای بهدلیل کاربرد گسترده در پروژههای ساختمانی، بیشتر برای سقفهای کامپوزیت شناخته میشود.
پروفیل کمعمق
پروفیل کمعمق دارای ارتفاع کنگره کمتری است. این نوع پروفیل معمولاً در شرایطی مطرح میشود که دهانهها کوتاهتر هستند یا نیاز به عمق زیاد در مقطع وجود ندارد.
پروفیل کمعمق میتواند در برخی پروژهها باعث کنترل بهتر حجم بتن و سهولت حمل شود، اما انتخاب آن باید براساس نقشه و دیتاشیت انجام شود. اگر فاصله تیرهای فرعی یا بار مرحله اجرا بیشتر باشد، پروفیل کمعمق ممکن است پاسخگوی نیاز پروژه نباشد.
در مقایسه انواع پروفیل ورق عرشه فولادی، پروفیل کمعمق را نباید فقط بهدلیل سبکتر بودن انتخاب کرد. نوع کاربری، دهانه، ضخامت بتن و شرایط اجرایی باید همزمان بررسی شوند.
پروفیل عمیق
پروفیل عمیق دارای کنگرههایی با ارتفاع بیشتر است. افزایش عمق پروفیل میتواند بر سختی مقطع، رفتار ورق در زمان بتنریزی و امکان عبور از دهانههای بیشتر اثر بگذارد، اما این اثر به ضخامت ورق، شکل دیوارهها و دیتاشیت محصول نیز وابسته است.
در پروفیلهای عمیق، معمولاً حجم بیشتری برای پرشدن با بتن ایجاد میشود. همچنین فضای داخل کنگرهها و نحوه قرارگیری گلمیخ اهمیت بیشتری پیدا میکند.
بنابراین عمیقتر بودن پروفیل بهتنهایی به معنی بهتر بودن آن نیست. در بررسی انواع پروفیل ورق عرشه فولادی باید دید عمق بیشتر با نیاز واقعی پروژه هماهنگ است یا فقط وزن و مصرف بتن را افزایش میدهد.
پروفیل دمچلچلهای
پروفیل دمچلچلهای یا Dovetail دارای فرم بستهتر و گوشههای برگشتی در مقطع است. این پروفیل با پروفیل ذوزنقهای باز تفاوت دارد و در برخی سیستمهای خاص سقف یا کف استفاده میشود.
بهدلیل تفاوت در فرم مقطع، محاسبه، دیتاشیت باربری، همپوشانی و اجرای اتصالها در این نوع پروفیل باید دقیقاً بر اساس مشخصات همان تولیدکننده بررسی شود.
پروفیل دمچلچلهای در همه پروژههای رایج سقف عرشه فولادی استفاده نمیشود، اما شناخت آن کمک میکند هنگام مقایسه انواع پروفیل ورق عرشه فولادی، تفاوت بین فرمهای معمول و سیستمهای خاصتر بهتر درک شود.
پروفیلهای خاص، سلولی یا آکوستیک
در برخی سیستمها، ورق پروفیلشده میتواند با یک ورق تخت یا لایه دیگر ترکیب شود و مقطع سلولی ایجاد کند. بعضی پروفیلها نیز برای کاربردهای آکوستیک یا سقفهایی با نیاز صوتی خاص طراحی میشوند.
این گروهها در پروژههای معمول ساختمانی همیشه کاربرد ندارند، اما نشان میدهند که پروفیل ورق عرشه فقط به یک فرم ثابت محدود نیست. بسته به نیاز پروژه، ممکن است پروفیلهای خاصتری نیز مطرح شوند.
پروفیل ورق عرشه چگونه تولید میشود؟
پروفیل ورق عرشه فولادی معمولاً در خط رول فرم شکل میگیرد. در این فرایند، ورق گالوانیزه بهصورت پیوسته از مجموعهای از غلتکها عبور میکند و هر مرحله بخشی از فرم نهایی کنگره را ایجاد میکند.
گام، عمق و فرم کلی پروفیل نتیجه طراحی غلتکها و تنظیم خط تولید است. اگر تنظیمات خط، کیفیت ورق خام یا کنترل خروجی مناسب نباشد، یکنواختی پروفیل میتواند دچار مشکل شود.
به همین دلیل، تولید یکنواخت انواع پروفیل ورق عرشه فولادی به کنترل دقیق خط رول فرم وابسته است. جزئیات این فرایند در مقاله رول فرم ورق عرشه فولادی توضیح داده شده است.
گام پروفیل چه اثری در اجرا دارد؟
گام تعیین میکند کنگرهها با چه فاصلهای در عرض ورق تکرار میشوند. این موضوع روی تعداد ریبها در عرض مفید، نحوه همپوشانی ورقها و محلهای احتمالی اجرای گلمیخ اثر دارد.
در تیرهایی که کنگرهها عمود بر تیر قرار میگیرند، فاصله تکرار ریبها میتواند روی محل برخورد ورق با تیر و جانمایی اتصالها اثر بگذارد.
البته گام بهتنهایی معیار انتخاب پروفیل نیست. در مقایسه انواع پروفیل ورق عرشه فولادی باید گام همراه با عمق، ضخامت، عرض تاج، عرض دره و دیتاشیت فنی بررسی شود.
عمق پروفیل چه اثری در عملکرد ورق دارد؟
عمق پروفیل یکی از مشخصات مهم هندسه مقطع است. بهطور کلی، افزایش عمق میتواند بر سختی و رفتار خمشی ورق اثر بگذارد، اما نتیجه نهایی فقط به عمق وابسته نیست.
برای قضاوت درباره عملکرد پروفیل باید این موارد هم بررسی شوند: ضخامت ورق، شکل دیوارهها، عرض تاج، عرض دره، نوع فولاد، عرض مفید، دهانه، نحوه تکیهگاه و بارگذاری مرحله اجرا.
در نتیجه، در انتخاب انواع پروفیل ورق عرشه فولادی نباید فقط به عمیقتر بودن کنگره توجه کرد. ممکن است پروفیلی با عمق کمتر، برای یک دهانه مشخص و شرایط اجرایی خاص کاملاً مناسب باشد.
آیا گام بیشتر یا عمق بیشتر یعنی ورق بهتر؟
خیر. گام بیشتر یا عمق بیشتر بهتنهایی به معنی بهتر بودن ورق نیست.
گام بیشتر ممکن است تعداد ریبها در عرض ورق را کمتر کند و روی محلهای قرارگیری اتصالها اثر بگذارد. گام کمتر نیز لزوماً بهتر نیست، چون شکل مقطع، عرض تاج و دره و ظرفیت واقعی ورق باید بررسی شود.
عمق بیشتر هم میتواند مزایایی داشته باشد، اما ممکن است حجم بتن، جزئیات اجرا، جانمایی گلمیخ و وزن نهایی سیستم را تغییر دهد.
بنابراین سؤال درست این نیست که «کدام گام یا عمق بهتر است؟» بلکه باید پرسید «کدامیک از انواع پروفیل ورق عرشه فولادی با نقشه، دهانه، بارگذاری و شرایط اجرای پروژه هماهنگتر است؟»
رابطه نوع پروفیل با جانمایی گلمیخ
در سقف عرشه فولادی، گلمیخها معمولاً برای ایجاد اتصال برشی میان دال بتنی و تیر فولادی استفاده میشوند. محل قرارگیری گلمیخ به جهت ورق، شکل کنگره، فضای داخل ریب و محل عبور ورق از روی تیر وابسته است.
اگر کنگرههای ورق عمود بر تیر باشند، گلمیخ معمولاً در محدوده ریبهایی اجرا میشود که از روی تیر عبور میکنند. اگر کنگرهها موازی تیر باشند، شرایط هندسی و اجرایی متفاوت خواهد بود.
به همین دلیل، هنگام مقایسه انواع پروفیل ورق عرشه فولادی باید بررسی شود که هر پروفیل چه فضای اجرایی برای گلمیخ ایجاد میکند. برای ارتباط میان تعداد اتصال و آرایش ورق، مقاله تعداد گل میخ عرشه فولادی در هر متر مربع را بخوانید.
رابطه پروفیل با ضخامت بتن و مصرف بتن
شکل پروفیل روی حجم بتن داخل کنگرهها اثر میگذارد. دو ورق با ضخامت فولاد یکسان اما با عمق و گام متفاوت، ممکن است حجم بتن متفاوتی نیاز داشته باشند.
در پروفیل عمیقتر، معمولاً فضای بیشتری برای پرشدن با بتن ایجاد میشود؛ اما مقدار دقیق مصرف بتن به تمام شکل مقطع وابسته است، نه فقط به عمق.
بنابراین در مقایسه انواع پروفیل ورق عرشه فولادی، مصرف بتن باید از روی مقطع واقعی پروفیل و ضخامت بتن روی ورق بررسی شود. استفاده از یک عدد ثابت برای همه پروفیلها میتواند باعث خطا در برآورد شود.
تفاوت پروفیل ورق سقف عرشه با ورقهای فرمدار معمولی
هر ورق فرمدار یا موجدار لزوماً ورق عرشه فولادی مناسب سقف کامپوزیت نیست. ورق عرشه باید براساس کاربری سازهای، نوع پروفیل، ضخامت، پوشش، عرض مفید و دیتاشیت فنی بررسی شود.
در سقف عرشه، ورق علاوه بر نقش قالب ماندگار، در مرحله اجرا باید بار بتن تازه و بارهای موقت را تحمل کند. همچنین شکل پروفیل آن با اجرای گلمیخ، بتنریزی و عملکرد دال مرتبط است.
بنابراین برای پروژه ساختمانی نباید هر ورق پروفیلشدهای را صرفاً بهدلیل شباهت ظاهری جایگزین ورق عرشه کرد.
هنگام انتخاب پروفیل ورق عرشه فولادی چه مواردی را بررسی کنیم؟
برای انتخاب درست از میان انواع پروفیل ورق عرشه فولادی باید مجموعهای از مشخصات بررسی شود. مهمترین موارد عبارتاند از نوع پروفیل، گام، عمق، ضخامت، عرض مفید، کیفیت پوشش گالوانیزه، دهانه، بارگذاری، ضخامت بتن، جهت ورق و نحوه اجرای گلمیخ.
در زمان خرید یا تأیید ورق، بهتر است نقشه مقطع با دیتاشیت محصول تطبیق داده شود. اگر نام تجاری یا کد پروفیل مشخص است، نباید صرفاً به نام اکتفا کرد و باید ابعاد واقعی مقطع نیز بررسی شود.
خطاهای رایج در مقایسه انواع پروفیل ورق عرشه فولادی
یکی از خطاهای رایج، مقایسه دو پروفیل فقط براساس ضخامت ورق است. ضخامت مهم است، اما گام، عمق و شکل مقطع هم روی عملکرد اثر دارند.
خطای دوم، اشتباه گرفتن گام با عمق است. گام افقی اندازهگیری میشود و عمق یا ارتفاع پروفیل عمودی است.
خطای سوم، قضاوت از روی ظاهر ورق است. دو ورق ممکن است شبیه به هم باشند، اما عرض مفید، زاویه دیوارهها یا دیتاشیت باربری متفاوتی داشته باشند.
خطای چهارم، بیتوجهی به جهت کنگرهها نسبت به تیر است. همین موضوع میتواند روی جانمایی گلمیخ و شرایط اجرای اتصال اثر بگذارد.
سؤالات متداول درباره انواع پروفیل ورق عرشه فولادی
انواع پروفیل ورق عرشه فولادی شامل چه مواردی است؟
انواع پروفیل ورق عرشه فولادی میتواند شامل پروفیل ذوزنقهای باز، پروفیل کمعمق، پروفیل عمیق، پروفیل دمچلچلهای و برخی پروفیلهای خاص یا سلولی باشد. انتخاب هرکدام باید براساس دیتاشیت و نیاز پروژه انجام شود.
پروفیل ورق عرشه فولادی چیست؟
پروفیل ورق عرشه فولادی، شکل مقطع عرضی ورق شامل کنگرهها، گام، عمق، عرض تاج، عرض دره و عرض مفید است.
تفاوت گام و عمق ورق عرشه چیست؟
گام فاصله افقی تکرار دو ریب مشابه است، اما عمق یا ارتفاع پروفیل فاصله عمودی پایینترین تا بالاترین بخش کنگره را نشان میدهد.
آیا پروفیل عمیقتر همیشه بهتر است؟
خیر. عمق بیشتر باید با دهانه، ضخامت ورق، حجم بتن، طراحی سازه و دیتاشیت محصول هماهنگ باشد. عمیقتر بودن بهتنهایی معیار بهتر بودن نیست.
آیا گام بیشتر یعنی ورق مقاومتر است؟
خیر. گام فقط فاصله تکرار کنگرههاست. مقاومت و عملکرد ورق به مجموعهای از عوامل مانند عمق، ضخامت، شکل مقطع، جنس ورق، دهانه و بارگذاری وابسته است.
کدام نوع پروفیل برای سقف عرشه مناسبتر است؟
پروفیل مناسب باید براساس نقشه سازه، دهانه، ضخامت دال، بارگذاری، دیتاشیت تولیدکننده و شرایط اجرای گلمیخ انتخاب شود. یک مدل ثابت برای همه پروژهها بهترین گزینه نیست.
آیا شکل پروفیل روی تعداد گلمیخ اثر دارد؟
بله، شکل و جهت کنگرهها میتواند روی محلهای قابل اجرای گلمیخ اثر بگذارد؛ اما تعداد نهایی گلمیخ باید براساس طراحی اتصال برشی و نقشه سازه مشخص شود.
جمعبندی
انواع پروفیل ورق عرشه فولادی فقط از نظر ظاهر با هم تفاوت ندارند. گام، عمق، شکل کنگره، عرض تاج، عرض دره، ضخامت و عرض مفید هرکدام روی اجرا و عملکرد سقف اثر میگذارند.
گام یک بعد افقی است و فاصله تکرار ریبها را نشان میدهد؛ اما عمق یا ارتفاع پروفیل یک بعد عمودی است و میزان برجستگی کنگره را مشخص میکند. اشتباه گرفتن این دو مفهوم میتواند در سفارش، متره، کنترل ورق و حتی جانمایی اتصالها مشکل ایجاد کند.
بهترین روش انتخاب از میان انواع پروفیل ورق عرشه فولادی، بررسی همزمان نقشه سازه، دیتاشیت تولیدکننده، شرایط دهانه، ضخامت بتن، جهت ورق و نیاز اجرایی پروژه است.
