تعداد گل میخ عرشه فولادی در هر متر مربع و نحوه محاسبه آن

چرا محاسبه تعداد گل میخ عرشه فولادی اهمیت دارد؟

گل میخ ها در سقف های کامپوزیت عرشه فولادی نقش برشگیر را ایفا می کنند. اگر تعداد گل میخ عرشه فولادی کمتر از حد مجاز باشد، سقف در برابر بارهای ثقلی و جانبی (مانند زلزله) عملکرد یکپارچه خود را از دست می دهد. از سوی دیگر، تراکم بیش از حد این قطعات نه تنها کمکی به استحکام بیشتر نمی کند، بلکه باعث اتلاف متریال و افزایش زمان اجرای پروژه می شود.

مشخصات فنی گل میخ استاندارد

برای اینکه محاسبات شما دقیق باشد، ابتدا باید با ابعاد استاندارد آشنا شوید. گل میخ های رایج در بازار ایران معمولا با قطر ۱۹ میلی متر و ارتفاع ۱۰۰ یا ۱۱۵ میلی متر تولید می شوند. این قطعات باید حتما به روش فورج سرد (Cold Forging) تولید شده باشند تا در حین اجرا و تست خم، دچار ترک خوردگی نشوند.

فرمول سریع محاسبه تعداد گل میخ در هر متر مربع

به طور کلی، برای برآورد اولیه و خرید متریال، یک استاندارد تجربی و مهندسی وجود دارد که بر اساس فواصل تیرهای فرعی تعیین می شود.

۱. برآورد بر اساس مساحت (سرانگشتی)

در اکثر نقشه های اجرایی با دهانه های متعارف (بین ۲ تا ۲.۵ متر)، تعداد گل میخ عرشه فولادی به طور میانگین ۲.۲ تا ۲.۵ عدد در هر متر مربع در نظر گرفته می شود. یعنی برای یک سقف ۱۰۰۰ متری، شما به حدود ۲۵۰۰ عدد گل میخ نیاز خواهید داشت.

۲. محاسبه بر اساس طول تیرهای فرعی

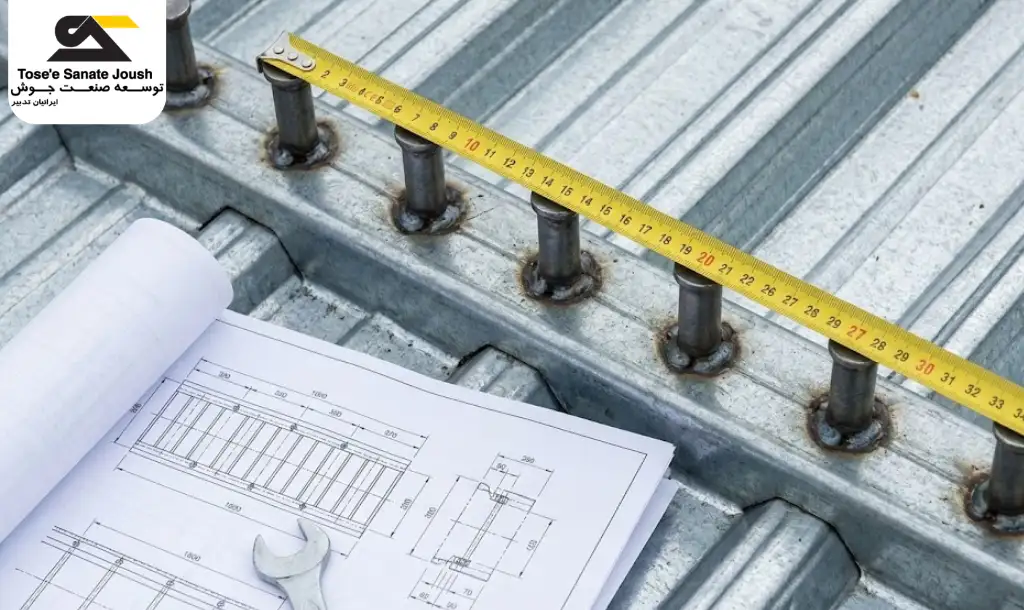

دقیق ترین روش، شمارش گام های ورق روی تیرهای فرعی است. در تیرهای عمود بر جهت ورق، معمولا در هر کنگره (گام) یک عدد گل میخ قرار می گیرد. اگر فاصله گام های ورق شما ۳۰ سانتی متر باشد، در هر متر طول تیر، ۳.۳ عدد گل میخ نصب می شود.

مقایسه قیمت سقف عرشه فولادی با تیرچه بلوک

بسیاری از سازندگان قبل از شروع پروژه به مقایسه قیمت سقف عرشه فولادی با تیرچه بلوک می پردازند. اگرچه هزینه اولیه خرید ورق و قیمت گل میخ عرشه فولادی ممکن است بالاتر به نظر برسد، اما سرعت اجرای بسیار بالا و کاهش وزن مرده سازه، هزینه نهایی را در پروژه های بزرگ کاملا رقابتی می کند.

تاثیر تعداد برشگیرها بر هزینه نهایی

تعداد گل میخ مصرفی مستقیما بر دستمزد تیم اجرا تاثیر دارد. در سقف های عرشه فولادی، هزینه جوشکاری معمولا به صورت دانه ای یا بر اساس متر مربع محاسبه می شود، بنابراین دقت در برآورد، از هزینه های پنهان جلوگیری می کند.

نحوه محاسبه بتن سقف عرشه فولادی

در کنار برآورد تعداد برشگیر، نحوه محاسبه بتن سقف عرشه فولادی نیز برای سفارش بتن آماده ضروری است. برای این کار باید حجم اشغال شده توسط گام های ورق را از کل ضخامت سقف کسر کنید.

• ضخامت دال روی ورق: معمولا ۵ تا ۷ سانتی متر.
• متوسط مصرف بتن: حدود ۰.۱۱ تا ۰.۱۳ متر مکعب به ازای هر متر مربع سقف.

آیتم سقف عرشه فولادی در فهرست بها و متره برآورد

در پروژه های دولتی و پیمانکاری، ارجاع به آیتم سقف عرشه فولادی در فهرست بها بسیار مهم است. گل میخ ها معمولا ذیل فصل کارهای فولادی سنگین یا ردیف های اختصاصی عرشه فولادی متره می شوند. قیمت ها بر اساس وزن (کیلوگرم) یا تعداد در ردیف های ستاره دار لحاظ می گردند.

محاسبه آنلاین سقف عرشه فولادی؛ ابزارها و روش ها

امروزه بسیاری از وب سایت ها امکان محاسبه آنلاین سقف عرشه فولادی را فراهم کرده اند. با وارد کردن متراژ، فاصله تیرها و ضخامت ورق، این ابزارها می توانند به صورت خودکار موارد زیر را به شما بدهند:

1. وزن کل ورق گالوانیزه.
2. تعداد کل گل میخ و سرامیک گل میخ عرشه فولادی.
3. حجم بتن ریزی مورد نیاز.

جدول فواصل و تعداد پیشنهادی

در جدول زیر، راهنمای سریع برای تخمین تعداد گل میخ عرشه فولادی ارائه شده است:

نقش سرامیک گل میخ در کیفیت اتصال

فراموش نکنید که به تعداد هر گل میخ، شما به یک عدد سرامیک گل میخ نیز نیاز دارید. این سرامیک ها وظیفه محافظت از قوس الکتریکی و جلوگیری از اکسید شدن حوضچه مذاب را دارند. کیفیت سرامیک مستقیما روی کیفیت جوش تاثیر می گذارد؛ بنابراین همیشه تعداد سرامیک را برابر با تعداد گل میخ عرشه فولادی به علاوه ۵ درصد ضایعات تهیه کنید.

نکات اجرایی و ضوابط مبحث دهم

• تست خم: پس از جوشکاری، باید تعدادی از گل میخ ها را با زاویه ۳۰ درجه خم کنید تا از عدم شکستگی جوش اطمینان حاصل شود.
• پاکسازی: سطح بال تیرهای فولادی در محل جوش گل میخ باید کاملا تمیز و بدون رنگ باشد.
• فواصل مجاز: حداکثر فاصله بین دو گل میخ نباید از ۴۵ سانتی متر فراتر رود.

سوالات متداول تعداد گل میخ عرشه فولادی
