ضخامت ورق عرشه فولادی یکی از مشخصات مهمی است که هنگام خرید، طراحی و اجرای سقف عرشه باید به آن توجه شود. این ضخامت روی وزن ورق، رفتار آن در زمان حمل و نصب، توانایی عبور از دهانههای اجرایی، میزان تغییرشکل و کیفیت اجرای سقف اثر میگذارد.
بااینحال، ضخامت تنها عامل تعیینکننده کیفیت یا مقاومت سقف نیست. یک ورق ضخیمتر، اگر پروفیل مناسبی نداشته باشد یا با نقشه سازه هماهنگ نباشد، الزاماً انتخاب بهتری محسوب نمیشود. از طرف دیگر، استفاده از ورق نازکتر بدون کنترل دهانه، بارگذاری، گام، ارتفاع پروفیل و ضخامت بتن میتواند باعث مشکل اجرایی یا سازهای شود.
برای شناخت کلی اجزای این سیستم، ابتدا میتوانید راهنمای کامل سقف عرشه فولادی را مطالعه کنید.
پاسخ کوتاه: ضخامت مناسب ورق عرشه فولادی چقدر است؟
ضخامت مناسب ورق عرشه فولادی عدد ثابتی برای همه پروژهها نیست. این ضخامت باید بر اساس دهانه بین تیرهای فرعی، نوع پروفیل، گام ورق، ارتفاع کنگره، بارهای وارد بر سقف، ضخامت بتن، شرایط اجرا و نقشه سازه انتخاب شود.
در پروژههای اجرایی معمولاً ضخامت ورق با اعدادی مانند ۰.۸، ۰.۹، ۱ و ۱.۲ میلیمتر شناخته میشود؛ اما انتخاب نهایی نباید صرفاً بر اساس عرف بازار انجام شود. مبنای اصلی باید محاسبات سازه، دیتاشیت ورق و تأیید مهندس طراح باشد.
ضخامت ورق عرشه فولادی دقیقاً به چه معناست؟
منظور از ضخامت ورق، ضخامت خود ورق فولادی گالوانیزه است؛ یعنی فاصله میان دو سطح ورق، بدون درنظرگرفتن ارتفاع کنگره یا گام پروفیل.
این ضخامت با ارتفاع ورق یا عمق کنگره تفاوت دارد. ممکن است دو ورق ضخامت یکسان داشته باشند، اما به دلیل تفاوت در ارتفاع پروفیل، گام، عرض تاج یا شکل کنگره، عملکرد متفاوتی از خود نشان دهند.
همچنین ضخامت ورق با عرض مفید یا عرض پوششدهی ورق ارتباط مستقیم ندارد. عرض مفید به نحوه قرارگیری پنلها در کنار هم و همپوشانی لبهها مربوط است.
تفاوت ضخامت، گام و ارتفاع ورق عرشه فولادی
یکی از خطاهای رایج در سفارش یا بررسی ورق، اشتباه گرفتن ضخامت با گام یا ارتفاع پروفیل است. این سه مشخصه، سه مفهوم جداگانهاند.
مشخصه | تعریف | اثر اصلی |
ضخامت ورق | ضخامت خود ورق فولادی گالوانیزه | وزن، سختی موضعی، رفتار ورق در اجرا |
گام ورق | فاصله تکرار کنگرهها در عرض ورق | تعداد ریبها، جانمایی، هندسه پروفیل |
ارتفاع پروفیل | فاصله عمودی پایینترین تا بالاترین بخش کنگره | ظرفیت خمشی ورق، دهانه و شکل مقطع |
عرض مفید | عرض قابل پوشش هر پنل پس از نصب | متره و تعداد ورق موردنیاز |
برای مثال، وقتی گفته میشود ورق ۱ میلیمتر است، منظور ضخامت فولاد ورق است؛ نه ارتفاع کنگره. برای بررسی تفاوت گام، ارتفاع و عرض کنگره، مقاله گام ورق عرشه فولادی را بخوانید.
ضخامت ورق چه اثری بر عملکرد سقف عرشه فولادی دارد؟
اثر بر وزن ورق
با افزایش ضخامت، وزن هر متر مربع ورق بیشتر میشود. این موضوع روی حمل، بارگیری، جابهجایی در کارگاه و وزن مرده سقف اثر دارد.
البته وزن بیشتر همیشه به معنی انتخاب بهتر نیست. اگر ضخامت بیش از نیاز پروژه انتخاب شود، ممکن است هزینه و وزن مرده افزایش پیدا کند، بدون اینکه مزیت قابلتوجهی در عملکرد نهایی ایجاد شود.
اثر بر خیز و تغییرشکل موقت
ورق عرشه در مرحله اجرا، پیش از گیرش بتن، نقش قالب ماندگار را دارد. در این مرحله ورق باید وزن خود، وزن بتن تازه، نیروی نفرات اجرایی و بارهای موقت کارگاهی را تحمل کند.
ضخامت بیشتر معمولاً به سختی و مقاومت بالاتر ورق در مرحله اجرا کمک میکند، اما این موضوع به شکل پروفیل، ارتفاع کنگره و فاصله تیرهای فرعی نیز وابسته است. بنابراین انتخاب ضخامت بدون توجه به دهانه، تصمیم دقیقی نیست.
اثر بر دهانه قابل اجرا
هرچه فاصله بین تیرهای فرعی بیشتر باشد، ورق باید توان بیشتری برای عبور از دهانه داشته باشد. در چنین شرایطی ضخامت ورق، ارتفاع پروفیل و شکل مقطع اهمیت بیشتری پیدا میکند.
اما فقط با افزایش ضخامت نمیتوان هر دهانهای را پوشش داد. گاهی تغییر نوع پروفیل یا کاهش فاصله تیرهای فرعی، راهحل مناسبتری نسبت به افزایش ضخامت است.
اثر بر کیفیت نصب و حمل
ورقهای نازکتر ممکن است در حمل، دپو یا راهرفتن نیروها روی سقف، زودتر دچار لهشدگی یا تغییرشکل موضعی شوند. در مقابل، ورق ضخیمتر معمولاً پایداری اجرایی بهتری دارد، اما وزن و هزینه بیشتری ایجاد میکند.
انتخاب درست یعنی تعادل میان ایمنی اجرا، هزینه، وزن و انطباق با محاسبات سازه.
اثر بر اتصال و جانمایی گل میخ
در سقف عرشه فولادی، گل میخ معمولاً از روی ورق و روی بال تیر فولادی جوش داده میشود. ضخامت ورق در کنار تماس مناسب ورق با تیر، تمیزی سطح و تنظیم دستگاه میتواند بر کیفیت اجرای جوش اثر بگذارد.
البته عملکرد نهایی گل میخ تنها به ضخامت ورق وابسته نیست. نوع گل میخ، قطر، طول، کیفیت جوش، شرایط سطح تیر و محل قرارگیری در پروفیل هم مهم هستند. برای آشنایی بیشتر با اجرای این بخش، راهنمای مراحل نصب گل میخ عرشه فولادی را ببینید.
آیا ورق ضخیمتر همیشه بهتر است؟
خیر. ورق ضخیمتر الزاماً انتخاب بهتر نیست. ضخامت باید متناسب با نیاز پروژه باشد.
اگر ورق بیش از حد نازک انتخاب شود، ممکن است در مرحله اجرا خیز، لرزش، تغییرشکل یا آسیبپذیری بیشتری ایجاد شود. اگر بیش از حد ضخیم انتخاب شود، وزن مرده و هزینه افزایش پیدا میکند و ممکن است از نظر اقتصادی بهینه نباشد.
انتخاب درست زمانی انجام میشود که ضخامت ورق با دهانه، پروفیل، ضخامت بتن، بارگذاری، نوع کاربری و نقشه سازه هماهنگ باشد.
عوامل اصلی در انتخاب ضخامت ورق عرشه فولادی
۱. فاصله تیرهای فرعی
یکی از مهمترین عوامل، فاصله تیرهای فرعی است. هرچه این فاصله بیشتر باشد، ورق در مرحله بتنریزی تحت خمش بیشتری قرار میگیرد و انتخاب ضخامت اهمیت بالاتری پیدا میکند.
در دهانههای بزرگتر، فقط ضخامت مطرح نیست؛ ارتفاع کنگره، شکل پروفیل و نحوه تکیهگاه نیز باید بررسی شود.
۲. نوع و هندسه پروفیل
دو ورق با ضخامت یکسان، اگر پروفیل متفاوتی داشته باشند، عملکرد یکسانی ندارند. ارتفاع کنگره، گام، عرض تاج، عرض دره و زاویه دیوارهها بر خواص مقطع اثر میگذارند.
پروفیل ورق در فرایند تولید و با عبور ورق از مجموعه غلتکها شکل میگیرد. توضیح کاملتر این موضوع در مقاله رول فرم ورق عرشه فولادی آمده است.
۳. ضخامت و وزن بتن
بتن تازه در زمان اجرا بار قابلتوجهی روی ورق وارد میکند. هرچه ضخامت بتن روی ورق بیشتر باشد، بار مرده مرحله اجرا نیز افزایش مییابد.
بنابراین انتخاب ضخامت ورق باید با ضخامت دال بتنی و جزئیات نقشه سازه هماهنگ باشد.
۴. بارهای موقت اجرایی
در زمان بتنریزی، نیروهای انسانی، شیلنگ پمپ، تجهیزات، تجمع بتن و رفتوآمد کارگاهی میتوانند بارهای موقت ایجاد کنند. ورق باید در این مرحله پایداری کافی داشته باشد.
به همین دلیل، کنترل ضخامت ورق فقط برای شرایط بهرهبرداری کافی نیست؛ مرحله اجرا نیز باید در نظر گرفته شود.
۵. نوع کاربری ساختمان
بارگذاری سقف در یک ساختمان مسکونی، پارکینگ، تجاری یا صنعتی یکسان نیست. نوع کاربری میتواند بر ضخامت دال، فاصله تیرها و مشخصات ورق اثر بگذارد.
ضخامت ورق باید در قالب کل سیستم سقف انتخاب شود، نه بهصورت یک عدد جداگانه.
۶. گالوانیزه و شرایط محیطی
ورق عرشه معمولاً از ورق گالوانیزه تولید میشود. کیفیت پوشش گالوانیزه، شرایط انبارش، رطوبت محیط و زمان قرارگیری ورق در فضای باز، بر دوام و کیفیت سطح اثر دارد.
در محیطهای مرطوب یا پروژههایی که ورق زمان بیشتری در معرض شرایط جوی قرار میگیرد، کنترل وضعیت سطح و پوشش اهمیت بیشتری پیدا میکند.
۷. الزامات نقشه و دیتاشیت محصول
هیچ عددی نباید جایگزین نقشه مصوب سازه و دیتاشیت تولیدکننده شود. ضخامت، نوع پروفیل، عرض مفید، گام و طول ورق باید مطابق مدارک فنی پروژه کنترل شود.
اگر ضخامت ورق تحویلی با نقشه یا سفارش اختلاف داشته باشد، پیش از نصب باید موضوع بررسی و تأیید شود.
ضخامت اسمی و ضخامت واقعی ورق چه تفاوتی دارند؟
در بازار، ورقها معمولاً با ضخامت اسمی معرفی میشوند؛ برای مثال ورق ۰.۹ یا ۱ میلیمتر. اما ضخامت واقعی باید با ابزار مناسب اندازهگیری و با تلرانس مجاز محصول مقایسه شود.
همچنین باید مشخص شود عدد اعلامشده مربوط به ضخامت پایه فولاد است یا ضخامت کلی همراه با پوشش. در پروژههای حساس، این موضوع باید از دیتاشیت یا گواهی محصول بررسی شود.
بهتر است هنگام تحویل، ضخامت چند نمونه از ورقها در نقاط مختلف کنترل شود. اندازهگیری فقط یک نقطه یا یک پنل، برای قضاوت درباره کل محموله کافی نیست.
ضخامت ورق را چگونه کنترل کنیم؟

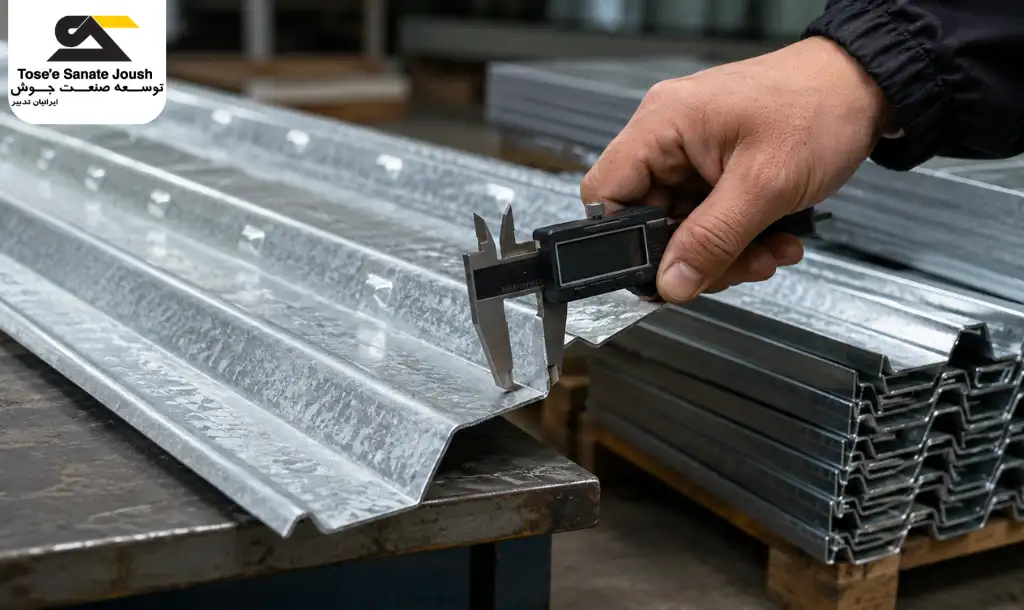

برای کنترل ضخامت، از کولیس یا میکرومتر مناسب استفاده میشود. نقطه اندازهگیری باید تمیز، سالم و بدون لهشدگی باشد.
اندازهگیری روی لبههای آسیبدیده، محل خمشدگی شدید یا قسمتهایی که در حمل دچار ضربه شدهاند، ممکن است عدد درستی نشان ندهد.
بهتر است چند نقطه از چند ورق مختلف اندازهگیری شود و نتیجه با ضخامت اعلامی در سفارش، فاکتور، دیتاشیت یا نقشه پروژه مقایسه شود. اختلافهای جزئی باید طبق تلرانس محصول بررسی شوند.
انتخاب ضخامت بر اساس قیمت درست است؟
قیمت ورق عرشه فولادی به ضخامت، وزن، نوع ورق، پوشش گالوانیزه، ابعاد، شرایط بازار و هزینه تولید وابسته است. ضخامت بیشتر معمولاً باعث افزایش وزن و قیمت میشود.
اما انتخاب ضخامت فقط برای کاهش قیمت میتواند خطرناک باشد. اگر ضخامت کمتر از نیاز پروژه انتخاب شود، امکان بروز مشکل در اجرا، خیز، آسیب ورق یا عدم تأیید فنی وجود دارد.
راه درست این است که ابتدا ضخامت موردنیاز براساس نقشه و مشخصات فنی تعیین شود و سپس قیمت گزینههای مجاز مقایسه گردد. برای بررسی محصول و استعلام، صفحه ورق عرشه فولادی میتواند بهعنوان مسیر تجاری مقاله استفاده شود.
رابطه ضخامت ورق با تعداد گل میخ
ضخامت ورق مستقیماً تعداد گل میخ را تعیین نمیکند. تعداد گل میخ به طراحی اتصال برشی، طول تیر، نیروی برشی، جهت کنگرهها و تعداد گل میخ در هر ریب وابسته است.
بااینحال، ضخامت و هندسه ورق میتواند بر شرایط اجرایی جوش و قرارگیری گل میخ اثر بگذارد. بنابراین در پروژههای عرشه فولادی، مشخصات ورق و جزئیات اتصال باید همزمان بررسی شوند.
برای برآورد و توضیح کاملتر این بخش، مقاله تعداد گل میخ عرشه فولادی در هر متر مربع را بخوانید.
خطاهای رایج در انتخاب ضخامت ورق عرشه فولادی
یکی از خطاهای رایج، انتخاب ضخامت فقط بر اساس قیمت است. در این حالت ممکن است ورقی انتخاب شود که با دهانه یا شرایط اجرای پروژه هماهنگ نیست.
خطای دوم، یکسان دانستن ضخامت با ارتفاع پروفیل است. ورق ۱ میلیمتر ممکن است پروفیل کوتاه یا بلند داشته باشد و این دو از نظر عملکرد یکسان نیستند.
خطای سوم، مقایسه دو ورق فقط با ضخامت است. برای مقایسه فنی باید گام، ارتفاع، عرض مفید، شکل پروفیل، نوع فولاد، پوشش گالوانیزه و دیتاشیت باربری نیز بررسی شود.
خطای چهارم، توجه نکردن به مرحله اجراست. ورق در زمان بتنریزی نقش قالب ماندگار دارد و باید پیش از سختشدن بتن نیز عملکرد قابلقبولی داشته باشد.
هنگام خرید یا تحویل ورق چه چیزهایی را بررسی کنیم؟
پیش از تأیید ورق، ضخامت اعلامی را با سفارش و نقشه تطبیق دهید. سپس گام، ارتفاع پروفیل، عرض مفید و وضعیت پوشش گالوانیزه را کنترل کنید.
ورقها باید سالم، بدون لهشدگی شدید، پیچش غیرعادی و زنگزدگی قابلتوجه باشند. همچنین بهتر است چند پنل از بخشهای مختلف محموله بررسی شود، نه فقط اولین ورق بسته.
در پروژههایی که ورق برای اجرای گل میخ استفاده میشود، محل نشستن ورق روی تیر، جهت کنگرهها و انطباق با نقشه جانمایی اتصال نیز باید کنترل شود.
سؤالات متداول درباره ضخامت ورق عرشه فولادی
ضخامت ورق عرشه فولادی چند میلیمتر است؟
ضخامت ورق بسته به پروژه و مشخصات فنی متفاوت است. اعدادی مانند ۰.۸، ۰.۹، ۱ و ۱.۲ میلیمتر در پروژهها مطرح میشوند، اما انتخاب نهایی باید براساس نقشه سازه و دیتاشیت محصول انجام شود.
آیا ورق عرشه فولادی ضخیمتر همیشه مقاومتر است؟
ضخامت بیشتر میتواند به سختی و پایداری ورق کمک کند، اما مقاومت و عملکرد سقف فقط به ضخامت وابسته نیست. نوع پروفیل، ارتفاع کنگره، گام، دهانه، بتن و طراحی سازه نیز مؤثرند.
ضخامت ورق با گام ورق چه تفاوتی دارد؟
ضخامت مربوط به خود ورق فولادی است، اما گام فاصله تکرار کنگرهها در عرض ورق را نشان میدهد. این دو نباید بهجای هم استفاده شوند.
برای انتخاب ضخامت ورق باید به چه عواملی توجه کنیم؟
دهانه تیرهای فرعی، نوع پروفیل، ضخامت بتن، بارهای اجرایی، نوع کاربری، پوشش گالوانیزه، نقشه سازه و دیتاشیت محصول باید بررسی شوند.
آیا کاهش ضخامت ورق باعث کاهش هزینه میشود؟
ممکن است وزن و قیمت اولیه را کاهش دهد، اما اگر با نقشه و شرایط اجرا هماهنگ نباشد، میتواند باعث مشکلات فنی و هزینههای بعدی شود.
ضخامت ورق را در کارگاه چگونه اندازه بگیریم؟
با کولیس یا میکرومتر، در نقاط سالم و بدون تغییرشکل ورق اندازهگیری انجام میشود. بهتر است چند نمونه از چند پنل مختلف کنترل و با مشخصات سفارش مقایسه شود.
جمعبندی
ضخامت ورق عرشه فولادی یکی از معیارهای مهم انتخاب ورق است، اما بهتنهایی برای قضاوت درباره کیفیت یا مقاومت سقف کافی نیست. انتخاب درست باید همزمان به ضخامت، گام، ارتفاع پروفیل، دهانه، ضخامت بتن، نوع کاربری، شرایط اجرا و نقشه سازه توجه کند.
ورق نازکتر ممکن است از نظر اقتصادی جذاب باشد، اما در صورت نبود انطباق با محاسبات و شرایط اجرایی میتواند مشکل ایجاد کند. ورق ضخیمتر نیز همیشه انتخاب بهینه نیست و ممکن است وزن و هزینه پروژه را بدون نیاز واقعی افزایش دهد.
بهترین مسیر، انتخاب ضخامت بر اساس نقشه، کنترل مشخصات هنگام تحویل و استفاده از ورق و اتصالهای استاندارد در اجرای سقف عرشه فولادی است.
