سقف عرشه فولادی و جوش گل میخ امروزه به عنوان یکی از سریعترین و اقتصادیترین روشهای ساختوساز در پروژههای اسکلت فلزی شناخته میشود. اگر برای شما هم سوال است که سقف عرشه فولادی چیست و چرا جایگزین روشهای سنتی شده، باید گفت اجرای این سقف به دلیل حذف قالببندی و امکان بتنریزی همزمان طبقات، سرعت کار را تا ۱۱ برابر افزایش میدهد.
یکی از حیاتیترین بخشها در مراحل اجرای آن، برقراری اتصال میان ورق گالوانیزه و تیرآهن است که این وظیفه بر عهده جوش گل میخ قرار دارد. کیفیت این اتصال، ضامن ایمنی کل سازه در برابر نیروهای جانبی و زلزله خواهد بود.
به دلیل نوسانات بازار آهن و مواد اولیه، برای دریافت قیمت روز انواع گل میخ، ورق عرشه و هزینه اجرا، همین حالا تماس بگیرید.
سقف عرشه فولادی چیست و از چه اجزایی تشکیل شده؟
سقف عرشه فولادی (Steel Deck) یک سیستم ساختمانی مدرن است که در آن ورقهای گالوانیزه فرمبندی شده به عنوان قالب دائم بتن و همچنین المان کششی عمل میکنند. این سیستم به دلیل حذف شمعبندی، فضای کارگاهی بیشتری را در اختیار پیمانکاران قرار میدهد.
اجزای چهارگانه سیستم عرشه فولادی
- ورق گالوانیزه ذوزنقهای: این ورقها با ضخامتهای ۰.۸ تا ۱.۲ میلیمتر تولید میشوند. ارتفاع گام ورق (معمولاً ۵ تا ۷.۵ سانتیمتر) تعیینکننده میزان مقاومت خمشی سقف است.
- گل میخ (Shear Stud): به عنوان برشگیر عمل کرده و باعث درگیری کامل دال بتنی با تیرآهن فولادی میشود.
- میلگرد حرارتی: برای کنترل ترکهای ناشی از جمعشدگی بتن (Shrinkage) روی گامهای ورق قرار میگیرد.
- بتن: که طبق جدول بارگذاری سقف عرشه فولادی روی ورق ریخته شده و نقش عضو فشاری را ایفا میکند.
نقش کلیدی گل میخ؛ چرا سایز و کیفیت آن مهم است؟
گل میخها صرفاً قطعات فلزی ساده نیستند؛ آنها وظیفه انتقال نیروی برشی از دال بتنی به تیرآهن را بر عهده دارند. بدون یک گل میخ سقف عرشه فولادی استاندارد، در هنگام زلزله، بتن از روی تیرها لغزیده و سقف فرو میریزد.
انتخاب سایز مناسب گل میخ سقف عرشه فولادی
بر اساس استانداردهای اجرایی، دو سایز پرکاربرد در بازار ایران عبارتند از:
- ۱۹ × ۱۰۰ میلیمتر: مناسب برای سقفهای معمولی که ضخامت بتن رویه در آنها حدود ۵ تا ۷ سانتیمتر است.
- ۱۹ × ۱۱۵ میلیمتر: برای پروژههایی که به دلیل بارگذاری سنگین یا دهانههای بلند، ضخامت بتن بیشتری نیاز دارند.
در این راهنما، بدون پیچیدگیهای مهندسی، دقیقاً به شما میگوییم کدام سایز گل میخ عرشه فولادی برای پروژه شما مناسب است.

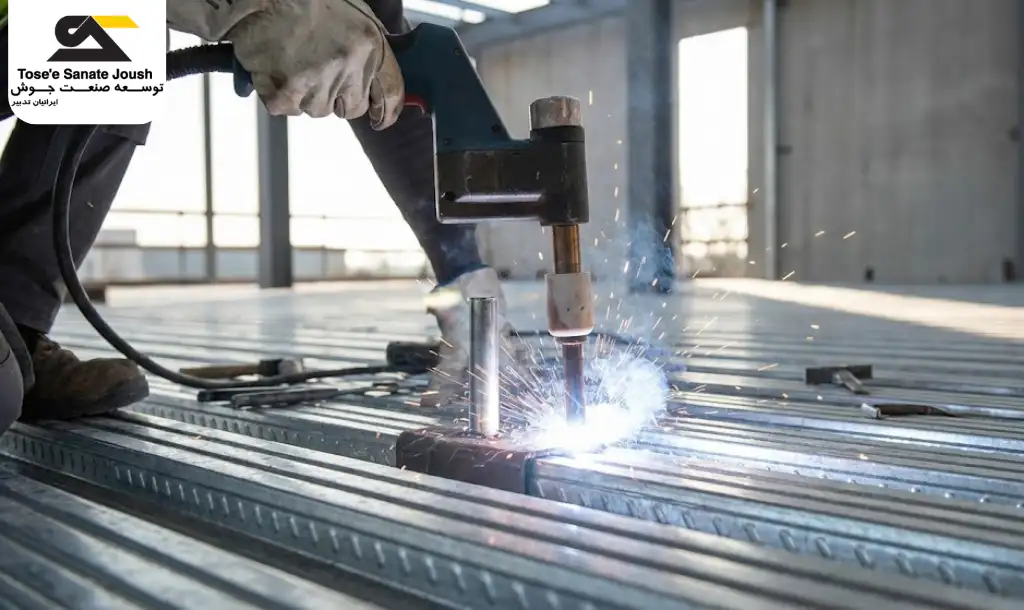

مراحل اجرای جوش گل میخ با روش استاد ولدینگ (Stud Welding)
فرآیند جوش گل میخ استادولدینگ یک عملیات قوس الکتریکی فوقسریع است. در این روش، در کمتر از یک ثانیه، قوسی میان انتهای گل میخ و تیر ایجاد شده و هر دو قطعه به حالت ذوب رسیده و به هم فشرده میشوند.
گام اول: آمادهسازی و چیدمان
ورقهای عرشه روی تیرآهنها پخش و با میخهای شلیک فیکس میشوند. محل جوش باید کاملاً خشک و بدون رنگ یا چربی باشد. وجود آب یا روغن در محل جوش باعث ایجاد تخلخل و “جوش سرد” میشود.
گام دوم: نقش حیاتی حلقه سرامیکی (Ferrule)
برای هر نقطه جوش، یک شعلهپوش یا سرامیک استفاده میشود. قیمت سرامیک جوش گل میخ در مقابل نقشی که در متمرکز کردن قوس، محافظت از اپراتور در برابر پاشش ذوب و ایجاد “یقه جوش” منظم دارد، بسیار ناچیز است. این سرامیک پس از خنک شدن جوش، شکسته و دور انداخته میشود.
گام سوم: تنظیمات دستگاه استاد ولدینگ
دستگاه جوش گل میخ باید بر اساس قطر گل میخ و ضخامت ورق تنظیم شود. تنظیم دقیق شدت جریان (Amperage) و زمان جوش (Time) تفاوت بین یک جوش نفوذی کامل و یک اتصال ضعیف را رقم میزند.
بازرسی فنی و تستهای پذیرش جوش
پس از اجرای جوش گل میخ با دستگاه، نظارت مقیم یا ناظر سازه باید کیفیت اتصالات را تایید کند.
بررسی ظاهری و یقه جوش
یک جوش استاندارد باید دارای یقهای یکنواخت و کامل (۳۶۰ درجه) در دورتادور پایه گل میخ باشد. رنگ جوش نباید متمایل به آبی خیلی تیره یا سیاه سوخته باشد که نشاندهنده گرمای بیش از حد است.
تست خم (Bend Test)؛ سختگیرانهترین آزمون
طبق آییننامه، تعدادی از گل میخها (معمولاً ۱٪ یا حداقل ۲ عدد در هر طبقه) باید با لوله مخصوص تا زاویه ۳۰ درجه نسبت به خط عمود خم شوند. اگر جوش در ناحیه اتصال ترک نخورد، کیفیت مورد تایید است.
الزامات طراحی و ضوابط مبحث دهم مقررات ملی
طراحی سقف عرشه فولادی باید با استانداردهای AISC و مبحث دهم ایران مطابقت داشته باشد.
فواصل مجاز آرایش گل میخها
فواصل گل میخها نباید از حد مجاز (معمولاً حداکثر ۸ برابر ضخامت دال بتنی) بیشتر شود. همچنین، گل میخ باید حداقل ۲۵ میلیمتر پوشش بتنی جانبی داشته باشد تا دچار قلوهکن شدن بتن نشود.
مزایا و چالشهای اجرایی سقف عرشه
هر سیستم ساختمانی در کنار مزایا، نکاتی دارد که باید مدیریت شوند.
سرعت ۱۱ برابری؛ واقعیت یا تبلیغ؟
به دلیل حذف مراحل طولانی قالببندی و آرماتوربندی سنتی، و همچنین امکان استفاده از ورقها به عنوان سکوی کار، سرعت پیشرفت پروژه به طور چشمگیری افزایش مییابد.
کنترل لرزش در سقفهای عرشه فولادی
یکی از چالشهای این سقف، احتمال لرزش در صورت دهانههای بلند است. برای حل این مشکل، افزایش ضخامت ورق یا استفاده از تیرهای فرعی صلبتر توصیه میشود. رعایت ضخامت سقف عرشه فولادی طبق محاسبات، این مشکل را به کلی مرتفع میکند.
تحلیل هزینه: آیا عرشه فولادی واقعاً اقتصادی است؟
اگرچه هزینه اولیه خرید ورق و گل میخ سقف عرشه ممکن است بالا به نظر برسد، اما با در نظر گرفتن موارد زیر، این سقف کاملاً اقتصادی است:
- کاهش مصرف بتن (به دلیل شکل ذوزنقهای ورق).
- کاهش وزن مرده سازه و در نتیجه سبکتر شدن اسکلت و فونداسیون.
- کاهش هزینههای نیروی انسانی و زمان خواب سرمایه.
اشتباهات رایج در اجرای جوش گل میخ
دانستن این اشتباهات از ضررهای مالی سنگین جلوگیری میکند:
- جوشکاری روی ورق مرطوب: باعث ایجاد حباب در جوش و کنده شدن گل میخ با یک ضربه ساده میشود.
- استفاده از گل میخ فورج گرم: این قطعات مقاومت برشی لازم را ندارند و در تست خم به سرعت میشکنند.
- عدم تعویض قطعات مصرفی دستگاه: فرسودگی چاک (Holder) دستگاه باعث انتقال نامناسب جریان و جوش ناقص میشود.
جدول خلاصه استانداردهای پذیرش و بازرسی جوش
برای اطمینان از کیفیت پروژه، باید پس از انجام کار، تستهای زیر روی انواع گل میخ سقف عرشه فولادی انجام شود:
نوع تست | روش انجام | معیار پذیرش |
بازرسی چشمی | بررسی ظاهری یقه جوش | جوش باید ۳۶۰ درجه دور گل میخ را پر کرده باشد. |
تست خم (Bend Test) | خم کردن گل میخ تا زاویه ۳۰ درجه | عدم مشاهده ترک در محل جوش گل میخ. |
تست صدا | ضربه با چکش | صدای شفاف و زنگدار (نشانه اتصال کامل). |
تست ابعادی | چک کردن ارتفاع پس از جوش | کاهش ارتفاع حدود ۳ تا ۵ میلیمتر (نشانه نفوذ مناسب). |
استاندارد گل میخ فولادی (ISO 13918) و روشهای تست جوش آن چیست؟
سوالات متداول سقف عرشه فولادی و جوش گل میخ (FAQ)
مزایا و معایب سقف عرشه فولادی با جوش گل میخ چیست؟
مزیت اصلی سرعت بالا و کاهش وزن سازه است. از معایب آن می توان به لرزش در صورت عدم اجرای صحیح اشاره کرد.
تعداد گل میخ در سقف عرشه فولادی چقدر است؟
تعداد دقیق در پلان تیر ریزی مشخص میشود، اما معمولاً در هر گام ورق نصب میگردند.
تفاوت سقف کامپوزیت با عرشه فولادی در چیست؟
در سقف کامپوزیت سنتی از قالب بندی چوبی یا فلزی استفاده میشود که بعدا باز میشود، اما در عرشه فولادی، ورق گالوانیزه به عنوان قالب ماندگار باقی میماند.
نیاز به استعلام قیمت اجرای سقف عرشه فولادی یا خرید قطعات دارید؟
سقف عرشه فولادی زمانی ایمن است که از ورق با گرید مناسب و گل میخ استاندارد (تولید شده به روش فورج سرد) استفاده کنید. هرگونه کوتاهی در کیفیت جوش گل میخ میتواند خسارات جبرانناپذیری به بار آورد. ما در توسعه صنعت جوش، با تأمین بهترین قطعات و دستگاههای استادولدینگ، کیفیت پروژه شما را تضمین میکنیم.
برای انتخاب بهترین سیستم سقف در پروژههای ساختمانی، آشنایی با نکات مهم در مقایسه سقف عرشه فولادی با تیرچه بلوک میتواند به تصمیمگیری دقیقتر کمک کند.
