جوشکاری گل میخ از روی ورق یکی از روشهای رایج اتصال گلمیخهای برشی در سیستمهای سقف عرشه فولادی و سازههای کامپوزیت است. در این روش، گلمیخ بدون ایجاد سوراخ در ورق عرشه فولادی و مستقیماً از روی ورق به تیر فولادی زیرین جوش داده میشود.
در سیستم سقف عرشه فولادی، گلمیخها وظیفه ایجاد اتصال برشی بین تیر فولادی، ورق و بتن را بر عهده دارند. کیفیت این اتصال تأثیر مستقیمی روی عملکرد مرکب سقف دارد؛ به همین دلیل انتخاب روش مناسب جوشکاری و اجرای صحیح آن اهمیت زیادی دارد.
در این مقاله بررسی میکنیم جوشکاری گل میخ از روی ورق چیست، چگونه انجام میشود، چه تفاوتی با جوش مستقیم دارد و در چه شرایطی استفاده از Through-Deck Welding انتخاب مناسبی است.
جوشکاری گل میخ از روی ورق چیست؟

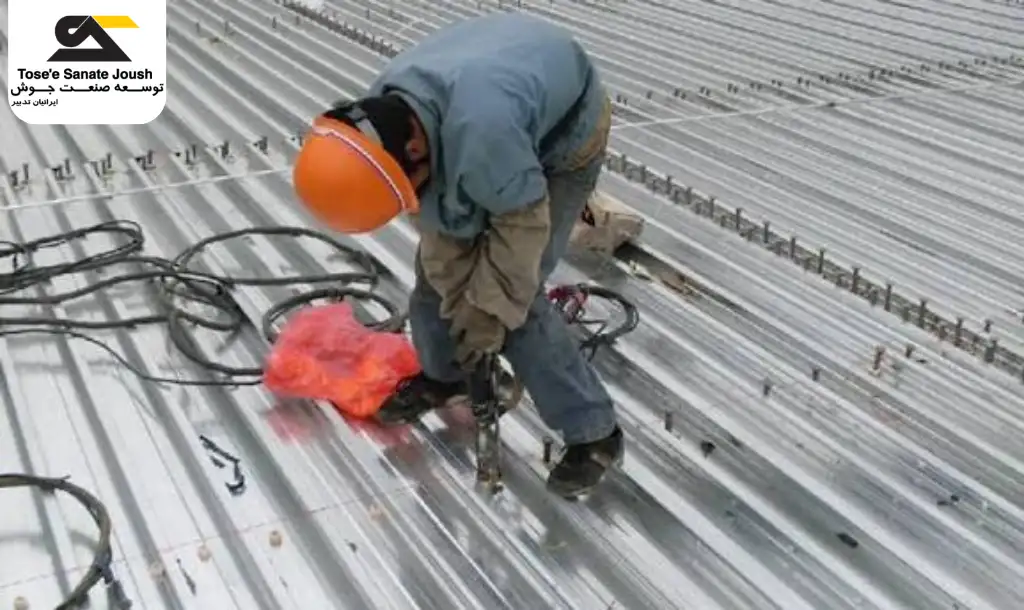

جوشکاری گل میخ از روی ورق یا Through-Deck Welding روشی است که در آن گلمیخ به وسیله دستگاه استاد ولدینگ، از روی ورق عرشه فولادی به تیر زیرین متصل میشود.
در این روش، قوس الکتریکی ایجادشده بین گلمیخ و سطح زیرین باعث ذوبشدن نوک گلمیخ و بخش کوچکی از فلز پایه میشود. پس از پایان سیکل جوش، گلمیخ و تیر فولادی یک اتصال یکپارچه ایجاد میکنند.
برخلاف روش جوش مستقیم که در آن ابتدا محل نصب گلمیخ باید از ورق آزاد شود، در جوشکاری گل میخ از روی ورق، ورق عرشه در محل خود باقی میماند و عملیات اتصال سریعتر انجام میشود.
برای آشنایی بیشتر با ساختار کلی این سیستم، مقاله نقش گل میخ در اقزایش مقاومت سقف عرشه فولادی و اجزای تشکیلدهنده آن میتواند مکمل این مطلب باشد.
تفاوت جوشکاری گل میخ از روی ورق و جوش مستقیم
به طور کلی دو روش اصلی برای اتصال گلمیخ به تیر فولادی وجود دارد:
۱. جوش مستقیم گل میخ روی تیر
در این روش، محل نصب گلمیخ باید مستقیماً به سطح تیر فولادی دسترسی داشته باشد. معمولاً نیاز است ورق عرشه در محل اتصال سوراخ شود یا شرایطی فراهم شود که قوس جوش مستقیماً به تیر برسد.
مزیت اصلی این روش، تماس مستقیم گلمیخ با تیر فولادی است.
اما از طرف دیگر، اجرای آن معمولاً زمان بیشتری نیاز دارد و آمادهسازی محل اتصال پیچیدهتر است.
۲. جوشکاری گل میخ از روی ورق (Through-Deck Welding)
در این روش، ورق عرشه فولادی بین گلمیخ و تیر قرار دارد و عملیات جوشکاری از روی ورق انجام میشود.
مهمترین مزیت این روش، سرعت بالاتر اجرا و حذف مرحله سوراخکاری ورق است.
البته کیفیت اتصال در این روش به عوامل مختلفی مانند ضخامت ورق، تنظیم دستگاه، وضعیت سطح ورق، نوع گلمیخ و شرایط جوشکاری وابسته است.
چرا از جوشکاری گل میخ از روی ورق استفاده میشود؟
استفاده از روش Through-Deck Welding به دلایل اجرایی و اقتصادی در بسیاری از پروژههای عرشه فولادی رایج شده است.
افزایش سرعت اجرا
در این روش، تیم اجرایی نیاز ندارد برای هر نقطه اتصال ورق را باز کند یا عملیات آمادهسازی اضافی انجام دهد. به همین دلیل سرعت اجرای سقف افزایش پیدا میکند.
حفظ یکپارچگی ورق عرشه فولادی
وقتی ورق بدون ایجاد بازشو باقی میماند، فرآیند نصب سادهتر شده و تعداد عملیات اجرایی کاهش پیدا میکند.
مناسب برای پروژههای پرتعداد
در پروژههایی که تعداد زیادی گلمیخ باید نصب شود، کاهش زمان هر اتصال میتواند تأثیر زیادی روی زمان نهایی اجرا داشته باشد.
کاهش عملیات کارگاهی
جوشکاری گل میخ از روی ورق باعث کاهش نیاز به برش، سوراخکاری و آمادهسازی دستی در محل اتصال میشود.
برای ارزیابی اثر جوشکاری از روی ورق بر رفتار اتصال، میتوان از آزمایشهای تخصصی مانند تست پوشآوت گل میخ استفاده کرد.
نقش ورق عرشه فولادی در جوشکاری گل میخ از روی ورق
در روش Through-Deck Welding، ورق عرشه فقط یک لایه بین گلمیخ و تیر نیست؛ بلکه مشخصات هندسی آن روی کیفیت اجرا تأثیر دارد.
پارامترهایی مانند:
- ضخامت ورق
- ارتفاع پروفیل
- شکل کنگرهها
- فاصله ریبها
- جهت قرارگیری ورق نسبت به تیر
میتوانند روی شرایط اتصال اثرگذار باشند.
به همین دلیل قبل از اجرای جوشکاری گل میخ از روی ورق باید مشخصات ورق عرشه فولادی، ضخامت ورق عرشه فولادی و انواع پروفیل ورق عرشه فولادی بررسی شود.
مراحل اجرای جوشکاری گل میخ از روی ورق
۱. بررسی نقشه و جانمایی گل میخها
قبل از شروع جوشکاری، محل دقیق نصب گلمیخها باید مطابق نقشه اجرایی مشخص شود.
فاصله گلمیخها، محل قرارگیری روی تیر و تعداد آنها باید مطابق طراحی سازه باشد.
۲. بررسی وضعیت ورق و تیر
سطح ورق و محل اتصال باید شرایط مناسب برای ایجاد قوس الکتریکی داشته باشد.
وجود آلودگی، رطوبت، زنگزدگی شدید یا شرایط نامناسب سطح میتواند باعث کاهش کیفیت جوش شود.
۳. نصب سرامیک فرول
در فرآیند جوش گلمیخ، سرامیک فرول وظیفه کنترل حوضچه مذاب، محافظت از محل جوش و شکلدهی بهتر یقه جوش را دارد.
کیفیت و خشکبودن سرامیک اهمیت زیادی در نتیجه نهایی دارد.
۴. تنظیم دستگاه استاد ولدینگ
تنظیمات دستگاه باید متناسب با قطر گلمیخ، ضخامت ورق و شرایط پروژه انجام شود.
تنظیم نامناسب زمان جوش یا جریان میتواند باعث ایجاد جوش سرد، نفوذ ناکافی یا پاشش بیش از حد شود.
برای شناخت بهتر تنظیمات دستگاه، مقاله دستگاه جوش گل میخ و تنظیمات استاد ولدینگ را مطالعه کنید.
۵. اجرای جوش و کنترل اولیه
پس از اجرای جوش، ظاهر اتصال باید بررسی شود. تشکیل مناسب یقه جوش و نبود نقص ظاهری، اولین مرحله کنترل کیفیت است.
مزایای جوشکاری گل میخ از روی ورق
سرعت بیشتر نسبت به روشهای سنتی
مهمترین مزیت Through-Deck Welding کاهش زمان اجرای اتصالها است.
کاهش عملیات آمادهسازی
عدم نیاز به سوراخکاری گسترده ورق باعث سادهتر شدن فرآیند اجرا میشود.
مناسب برای سقفهای عرشه فولادی
این روش با ساختار سقف عرشه فولادی هماهنگ است و در بسیاری از پروژههای ساختمانی استفاده میشود.
کاهش خطاهای ناشی از جابهجایی ورق
وقتی ورق در جای خود باقی میماند، احتمال تغییر وضعیت ورق در طول عملیات کمتر میشود.
محدودیتها و نکات مهم در جوشکاری گل میخ از روی ورق
با وجود مزایای زیاد، این روش همیشه بدون محدودیت نیست.
تأثیر ضخامت ورق
ضخامت ورق باید با روش جوشکاری و مشخصات گلمیخ هماهنگ باشد. ورق بسیار نازک یا شرایط نامناسب میتواند روی کیفیت اتصال اثر بگذارد.
اهمیت تنظیم دستگاه
Through-Deck Welding نسبت به تنظیمات دستگاه حساس است. آمپر و زمان نامناسب میتواند باعث کاهش کیفیت اتصال شود.
تأثیر شکل پروفیل ورق
هندسه ورق و محل قرارگیری گلمیخ در کنگرهها میتواند روی رفتار اتصال اثرگذار باشد.
به همین دلیل بررسی گام ورق عرشه فولادی و شکل پروفیل قبل از اجرا اهمیت دارد.
تفاوت جوشکاری گل میخ از روی ورق با پیچ و میخ و چاشنی
گاهی اتصال ورق عرشه به تیر با اتصال گلمیخ اشتباه گرفته میشود.
میخ و چاشنی، پیچ یا سایر روشهای فیکس کردن ورق معمولاً برای تثبیت ورق روی سازه استفاده میشوند.
اما گلمیخ یک عضو برشی است که برای ایجاد عملکرد مرکب بین بتن و فولاد استفاده میشود.
بنابراین:
میخ و چاشنی → تثبیت ورق عرشه
پیچ → اتصال مکانیکی ورق
گلمیخ → اتصال برشی بتن و فولاد
این تفاوت یکی از مهمترین نکات اجرایی در سقفهای عرشه فولادی است.
خطاهای رایج در اجرای Through-Deck Welding
مهمترین مشکلاتی که ممکن است باعث کاهش کیفیت جوش شوند عبارتند از:
- استفاده از گلمیخ غیراستاندارد
- تنظیم نبودن دستگاه جوش
- رطوبت سرامیک فرول
- آلودگی سطح ورق یا تیر
- انتخاب نامناسب محل نصب گلمیخ
- بیتوجهی به ضخامت و پروفیل ورق
در صورت مشاهده مشکل در جوش، بررسی مقاله عیبیابی جوش گل میخ میتواند به شناسایی علت کمک کند.
آیا جوشکاری گل میخ از روی ورق همیشه بهترین روش است؟
خیر. انتخاب روش اتصال باید براساس شرایط پروژه، طراحی سازه، نوع ورق، ضخامت ورق، تجهیزات موجود و دستورالعمل اجرایی انجام شود.
Through-Deck Welding یکی از روشهای رایج و کاربردی است، اما در بعضی پروژهها ممکن است روش جوش مستقیم یا روشهای دیگر مناسبتر باشد.
سوالات متداول درباره جوشکاری گل میخ از روی ورق
Through-Deck Welding یعنی چه؟
Through-Deck Welding یعنی جوشکاری گلمیخ از روی ورق عرشه فولادی به تیر زیرین بدون برداشتن ورق.
آیا در جوشکاری از روی ورق، ورق عرشه سوراخ میشود؟
در روش استاندارد Through-Deck Welding معمولاً ورق در محل اتصال باقی میماند و عملیات جوش از روی آن انجام میشود.
آیا جوشکاری گل میخ از روی ورق جایگزین گلمیخ استاندارد است؟
خیر. این فقط یک روش اجرای اتصال گلمیخ است و خود گلمیخ باید مشخصات استاندارد و کیفیت مناسب داشته باشد.
آیا ضخامت ورق روی کیفیت جوش تأثیر دارد؟
بله. ضخامت ورق، نوع پروفیل و شرایط اجرا باید با تنظیمات جوش هماهنگ باشد.
جمعبندی
جوشکاری گل میخ از روی ورق یا Through-Deck Welding یکی از روشهای مهم اجرای اتصال گلمیخ در سقفهای عرشه فولادی است.
این روش با کاهش عملیات آمادهسازی، افزایش سرعت اجرا و هماهنگی با سیستم عرشه فولادی، در بسیاری از پروژهها مورد استفاده قرار میگیرد.
با این حال، کیفیت نهایی اتصال به عوامل مختلفی مانند کیفیت گلمیخ، تنظیم دستگاه استاد ولدینگ، وضعیت ورق، سرامیک فرول و کنترل کیفیت پس از اجرا وابسته است.
اجرای اصولی Through-Deck Welding باعث میشود اتصال بین فولاد و بتن عملکرد مورد انتظار طراحی را داشته باشد.
