در پروژه های عظیم ساختمانی، زمان طلا است و کوچکترین اشتباه فنی می تواند خسارات جبران ناپذیری به بار آورد. تنظیم دستگاه استاد ولدینگ قلب تپنده اجرای سقف عرشه فولادی است که اگر به درستی انجام نشود، تمام زحمات تیم اجرایی و استحکام سازه زیر سوال می رود.
یک جوش ضعیف، پاشش بیش از حد یا کنده شدن گل میخ ها، نه تنها تاییدیه ناظر را با مشکل مواجه می کند، بلکه ایمنی کل سازه را به خطر می اندازد. در این مقاله تخصصی، ما به شما یاد می دهیم که چطور مانند یک حرفه ای، تنظیم دستگاه استاد ولدینگ را انجام دهید و از بروز خطاهای پرهزینه جلوگیری کنید.
برای دریافت مشاوره رایگان و همچنین اطلاع از قیمت روز دستگاه های استاد ولدینگ و قطعات جانبی، همین حالا با ما تماس بگیرید.
درک پارامترهای کلیدی در تنظیم دستگاه استاد ولدینگ

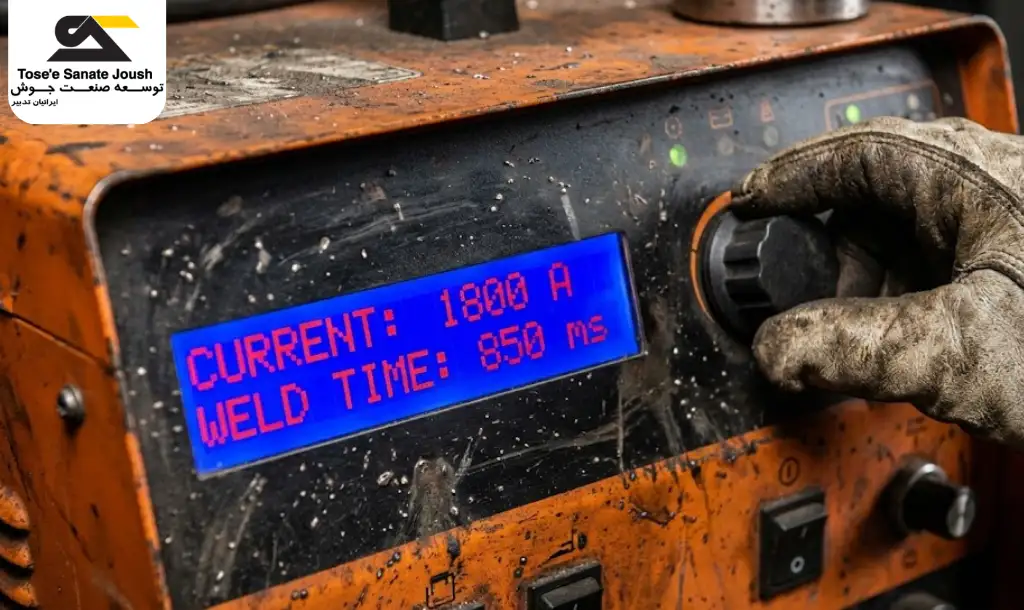

برای شروع کار، باید بدانید که دو متغیر اصلی روی پنل دستگاه، کیفیت نهایی کار شما را تعیین می کنند. این دو پارامتر باید با دقت میلی متری و بر اساس استانداردهای مهندسی تنظیم شوند.
شدت جریان یا آمپراژ (Current)
جریان الکتریکی وظیفه ایجاد حرارت لازم برای ذوب کردن انتهای گل میخ و سطح تیرآهن را دارد. در تنظیم دستگاه استاد ولدینگ، اگر آمپر پایین باشد، ذوب به اندازه کافی نیست و اگر بیش از حد بالا باشد، باعث سوختگی ورق و پاشش شدید مواد مذاب به اطراف می شود.
زمان جوشکاری (Time)
زمان جوشکاری بر حسب میلی ثانیه تنظیم می شود و تعیین می کند که قوس الکتریکی چه مدتی برقرار بماند. زمان طولانی باعث ذوب بیش از حد و زمان کوتاه باعث عدم اتصال کامل (جوش سرد) می شود.
جدول راهنمای تنظیمات فنی بر اساس سایز گل میخ
اینجاست که بسیاری از اشتباهات حتی در انتخاب سایز گل میخ عرشه فولادی در مرحله خرید رخ میدهد. استفاده از مقادیر صحیح بر اساس قطر گل میخ، اولین قدم برای یک خروجی بی نقص است. این جدول یک راهنمای کلی برای شروع تنظیم دستگاه استاد ولدینگ است:
قطر گل میخ (میلی متر) | شدت جریان (آمپر) | زمان جوش (میلی ثانیه) | فشار فنر گان (توصیه شده) |
۱۶ میلی متر | ۱۲۰۰ – ۱۴۵۰ | ۴۰۰ – ۵۵۰ | متوسط |
۱۹ میلی متر | ۱۶۰۰ – ۱۹۵۰ | ۷۰۰ – ۹۰۰ | قوی |
۲۲ میلی متر | ۲۰۰۰ – ۲۴۰۰ | ۹۵۰ – ۱۱۵۰ | بسیار قوی |
تنظیمات مکانیکی گان؛ مکمل تنظیمات دستگاه

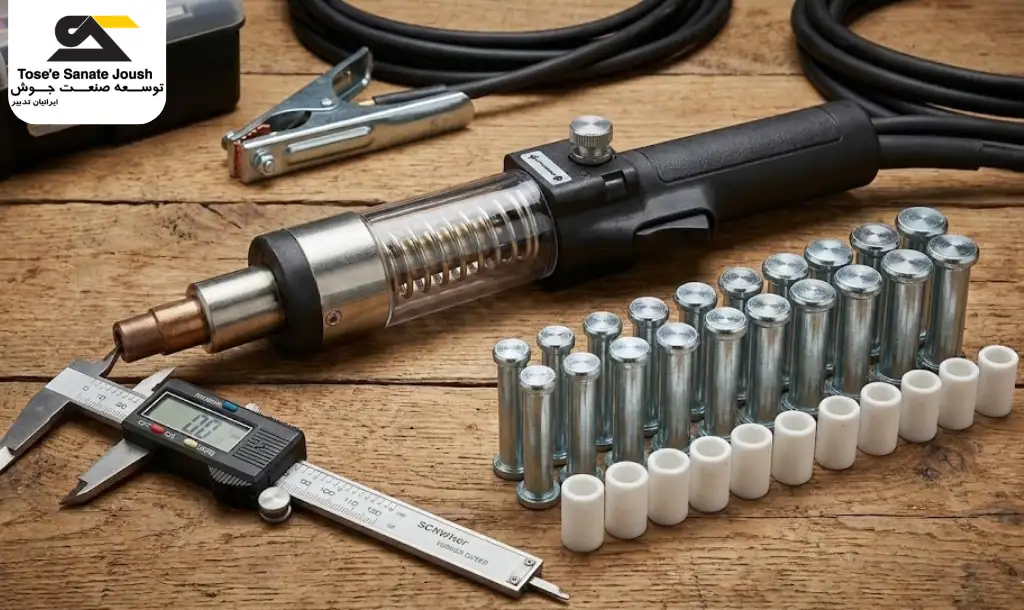

فرآیند تنظیم دستگاه استاد ولدینگ در اجرای جوش گل میخ فقط به پنل برق محدود نمی شود؛ بخش بزرگی از کار در “گان” یا اسلحه جوشکاری اتفاق می افتد.
- تنظیم مقدار لیفت (Lift): این فاصله ای است که گل میخ در لحظه شروع از ورق فاصله می گیرد. برای سایز ۱۹، این عدد باید حدود ۳ میلی متر باشد.
- تنظیم فشار فنر (Plunge): بعد از پایان زمان جوش، فنر باید با قدرت گل میخ را در حوضچه مذاب فرو ببرد. اگر فنر ضعیف باشد، اتصال محکم برقرار نمی شود.
تاثیر ضخامت ورق گالوانیزه بر تنظیمات نهایی
در اجرای سقف عرشه فولادی، جوشکاری معمولا از روی ورق (Through-Deck) انجام می شود. در این حالت، بخشی از انرژی دستگاه صرف ذوب کردن لایه روی (Zink) و سوراخ کردن ورق می شود.
در فرآیند تنظیم دستگاه استاد ولدینگ برای این شرایط، حتما باید آمپراژ و زمان را حدود ۱۰ درصد نسبت به حالت جوش مستقیم افزایش دهید تا اطمینان حاصل شود که گل میخ به تیر اصلی نفوذ کرده است.
نقش قطعات مصرفی در پایداری تنظیمات
خرابی قطعات مصرفی می تواند تمام محاسبات شما را در تنظیم دستگاه استاد ولدینگ به هم بریزد.
- چک (Chuck): اگر نگهدارنده گل میخ گشاد شده باشد، قوس الکتریکی داخل گان ایجاد می شود و قدرت جوش کاهش می یابد.
- حلقه سرامیکی (Ferrule): سرامیک ها باید کاملا خشک باشند. رطوبت سرامیک باعث ایجاد حباب در جوش و ضعیف شدن اتصال می شود.
اهمیت کالیبراسیون و نگهداری در تنظیم دستگاه استاد ولدینگ
برای اینکه خروجی دستگاه شما در طول یک پروژه طولانی ثابت بماند، کالیبراسیون دوره ای الزامی است. دستگاه های استاد ولدینگ به دلیل کار در شرایط سخت کارگاهی و نوسانات برق، ممکن است دچار خطا در نمایش اعداد آمپر شوند.
یک برنامه منظم برای تست برد الکترونیکی و تمیز کردن خروجی های مسی دستگاه داشته باشید. در فرآیند تنظیم دستگاه استاد ولدینگ، اگر متوجه شدید با وجود تنظیمات درست روی نمایشگر، جوش ها ضعیف هستند، احتمالا برد کنترل نیاز به کالیبره شدن دارد یا کابل های انتقال جریان دچار پوسیدگی داخلی شده اند.
استانداردهای ایمنی محیطی در زمان تنظیمات و اجرا
ایمنی اپراتور و محیط کار مستقیما با نحوه تنظیم دستگاه استاد ولدینگ گره خورده است. به دلیل آمپراژ بسیار بالایی که این دستگاه استفاده می کند، هرگونه اتصال ضعیف در کابل های برق ورودی می تواند باعث آتش سوزی شود.
همچنین، به دلیل پاشش مواد مذاب در زمان جوشکاری، استفاده از پوشش های نسوز برای کابل ها و تجهیزات حساس اطراف ضروری است. قبل از شروع تنظیمات، مطمئن شوید که محیط کار از مواد اشتعال زا پاک شده است و اپراتور از دستکش و ماسک مخصوص استفاده می کند تا در برابر اشعه قوس الکتریکی محافظت شود.
عیب یابی سریع و راهکارهای اصلاحی
اگر بعد از تنظیم دستگاه استاد ولدینگ با مشکلات زیر روبرو شدید، این اقدامات را انجام دهید:
- جوش یک طرفه: گان را کاملا عمود بر سطح نگه دارید یا اتصال ارث را تقویت کنید.
- کنده شدن گل میخ: زمان جوش را افزایش دهید و مطمئن شوید که روی تیرآهن رنگ یا زنگ زدگی وجود ندارد.
- صدای انفجار شدید: آمپر بسیار بالا است یا فشار فنر گان تنظیم نیست.
سوالات متداول مشتریان از نحوه تنظیم دستگاه استاد ولدینگ
آیا برای گل میخ ۱۹ حتما باید از برق سه فاز استفاده کرد؟
بله، برای تنظیم دستگاه استاد ولدینگ در سایزهای بالا، نیاز به جریان لحظه ای بسیار زیادی است که فقط از طریق برق سه فاز صنعتی (حداقل ۶۳ آمپر) تامین می شود.
چرا گل میخ ها بعد از جوشکاری با ضربه چکش جدا می شوند؟
این نشان دهنده ذوب ناقص است. احتمالا زمان جوش خیلی کوتاه است یا شدت جریان برای نفوذ در ورق گالوانیزه کافی نبوده است. تنظیمات را مجددا بررسی کنید.
بهترین برند برای قطعات مصرفی گان چیست؟
استفاده از قطعاتی که رسانایی بالایی دارند (مانند مس با خلوص بالا برای چک) اهمیت زیادی دارد. برندهای معتبر اروپایی و برخی تولیدات با کیفیت داخلی در بازار موجود هستند که پایداری تنظیمات را حفظ می کنند.
چرا تنظیم دستگاه استاد ولدینگ در هوای بارانی دشوار است؟
رطوبت دشمن اصلی این نوع جوشکاری است. وجود آب روی ورق یا داخل سرامیک باعث می شود قوس الکتریکی ناپایدار شده و کیفیت جوش به شدت افت کند.
بهترین کابل برای برق ورودی دستگاه چیست؟
به دلیل مصرف لحظه ای بسیار بالا، حتما از کابل های مسی با نمره بالا (حداقل ۳ در ۱۰) استفاده کنید تا در هنگام جوشکاری دچار افت ولتاژ نشوید.
آیا تنظیمات دستگاه برای مارک های مختلف گل میخ متفاوت است؟
بله، آلیاژ گل میخ ها ممکن است کمی متفاوت باشد. همیشه توصیه می شود قبل از شروع پروژه، با انجام چند تست ضربه، بهترین تنظیم دستگاه استاد ولدینگ را برای آن محموله خاص پیدا کنید.
آیا نیاز به تامین قطعات یدکی یا کالیبراسیون دستگاه خود دارید؟
قبل از مرحله تنظیم، یک انتخاب مهم وجود دارد که بسیاری در این مرحله دچار اشتباه میشوند؛ برای جلوگیری از این خطا راهنمای جامع انتخاب و خرید دستگاه استاد ولدینگ را از دست ندهید!
تسلط بر تنظیم دستگاه استاد ولدینگ مهارتی است که کیفیت و ایمنی سازه شما را تضمین می کند. با رعایت دقیق نسبت آمپر به زمان و تنظیم مکانیکی گان، می توانید از جوش های استاندارد و یکنواخت لذت ببرید و سرعت پروژه را به حداکثر برسانید. فراموش نکنید که سرویس دوره ای دستگاه و تمیز نگه داشتن کابل ها، عمر مفید تجهیزات شما را افزایش می دهد.
