تست مقاومت برشی گل میخ چیست؟ آشنایی با آزمایش پوش‌آوت (Push Out)

تست مقاومت برشی گل میخ چیست؟

تست مقاومت برشی گل میخ یا Push-Out Test آزمایشی است که در آن نمونه‌ای شامل تیر فولادی، دال‌های بتنی و گل ‌میخ های جوش‌شده ساخته می‌شود. سپس با اعمال بار، دال بتنی نسبت به مقطع فولادی تحت فشار و لغزش قرار می‌گیرد تا رفتار اتصال برشی بررسی شود.

در این آزمایش، گل میخ ها تحت نیروی برشی قرار می‌گیرند. با افزایش بار، میزان لغزش بین بتن و فولاد، حداکثر نیروی قابل‌تحمل و نوع شکست نمونه ثبت می‌شود.

به زبان ساده، تست پوش‌آوت گل میخ نشان می‌دهد گل میخ تا چه حد می‌تواند نیروی برشی را بین فولاد و بتن منتقل کند و قبل از شکست، چه مقدار تغییرشکل یا لغزش از خود نشان می‌دهد.

برای آشنایی با نقش خود قطعه در سیستم سقف، مقاله گل میخ عرشه فولادی را ببینید.

تست مقاومت برشی گل میخ چه چیزی را اندازه‌گیری می‌کند؟

تست پوش‌آوت گل میخ فقط یک عدد ساده به‌عنوان مقاومت گل میخ ارائه نمی‌دهد. این آزمایش چند خروجی مهم دارد که هرکدام برای تحلیل رفتار اتصال اهمیت دارند.

مهم‌ترین مواردی که در تست پوش‌آوت گل میخ اندازه‌گیری یا بررسی می‌شوند عبارت‌اند از:

ظرفیت برشی اتصال، مقدار لغزش بین دال بتنی و تیر فولادی، شکل‌پذیری اتصال، منحنی نیرو ـ لغزش، نوع شکست گل میخ، وضعیت بتن اطراف اتصال و اثر جهت یا هندسه ورق عرشه بر عملکرد اتصال.

در منابع آزمایشگاهی، هنگام اجرای تست Push روی گل میخ، نیروی اعمال‌شده، لغزش طولی بین دال بتنی و مقطع فولادی و حتی جداشدگی عرضی بین فولاد و دال اندازه‌گیری می‌شود.

چرا تست پوش‌آوت گل میخ مهم است؟

اهمیت تست پوش‌آوت گل میخ به این دلیل است که رفتار واقعی اتصال برشی فقط از روی ابعاد ظاهری گل میخ یا کیفیت جوش قابل تشخیص نیست. در سازه کامپوزیت، بتن، تیر فولادی، ورق عرشه، جهت ریب‌ها و گل میخ با هم کار می‌کنند.

اگر اتصال برشی ضعیف باشد، لغزش بین بتن و فولاد بیشتر می‌شود و سختی واقعی تیر یا سقف کاهش پیدا می‌کند. در چنین شرایطی، حتی اگر ظاهر اجرا مناسب باشد، عملکرد نهایی سیستم ممکن است با فرض طراحی تفاوت داشته باشد.

تست پوش‌آوت گل میخ برای شناخت این رفتار واقعی استفاده می‌شود. به همین دلیل در پژوهش‌های فنی، تأیید سیستم‌های جدید، مقایسه انواع گل میخ یا بررسی اثر ورق پروفیل‌شده کاربرد زیادی دارد.

برای توضیح ساده‌تر نقش گل میخ در رفتار سقف، مقاله نقش گل میخ در مقاومت سقف عرشه فولادی می‌تواند مکمل این بخش باشد.

تفاوت تست مقاومت برشی گل میخ با تست خمش گل میخ

تست مقاومت برشی گل میخ و تست خمش گل میخ هر دو با کیفیت و عملکرد گل میخ ارتباط دارند، اما هدف یکسانی ندارند.

تست خمش گل میخ معمولاً یک آزمون کارگاهی برای کنترل کیفیت جوش پس از اجراست. در این تست، گل میخ تا زاویه مشخص خم می‌شود و ناحیه جوش از نظر ترک یا جدایش بررسی می‌گردد.

اما تست پوش‌آوت گل میخ یک آزمایش تخصصی‌تر است که روی نمونه آزمایشگاهی انجام می‌شود و رفتار اتصال برشی را تحت بارگذاری بررسی می‌کند. خروجی این تست معمولاً شامل ظرفیت برشی، منحنی نیرو ـ لغزش و شکل‌پذیری اتصال است.

برای جزئیات بیشتر درباره کنترل کارگاهی جوش، مقاله تست خمش گل میخ را بخوانید.

ساختار نمونه در تست پوش‌آوت گل میخ

در تست مقاومت برشی گل میخ، نمونه معمولاً به‌گونه‌ای ساخته می‌شود که رفتار اتصال بین مقطع فولادی و بتن قابل بررسی باشد. این نمونه می‌تواند شامل یک مقطع فولادی در وسط، دال‌های بتنی در دو طرف و چند گل میخ جوش‌شده به مقطع فولادی باشد.

در نمونه‌های مربوط به سقف عرشه فولادی، ممکن است ورق عرشه فولادی نیز در نمونه وجود داشته باشد تا اثر پروفیل ورق، جهت ریب‌ها و روش جوشکاری گل میخ بررسی شود.

در یکی از منابع فنی، نمونه‌ها برای بررسی دو حالت قرارگیری ریب‌های ورق پروفیل‌شده نسبت به تیر ساخته شده‌اند؛ یک حالت با ریب‌های موازی تیر و حالت دیگر با ریب‌های عمود بر تیر. همین موضوع نشان می‌دهد که تست پوش‌آوت گل میخ فقط مربوط به خود گل میخ نیست، بلکه به هندسه ورق و نحوه قرارگیری آن هم وابسته است.

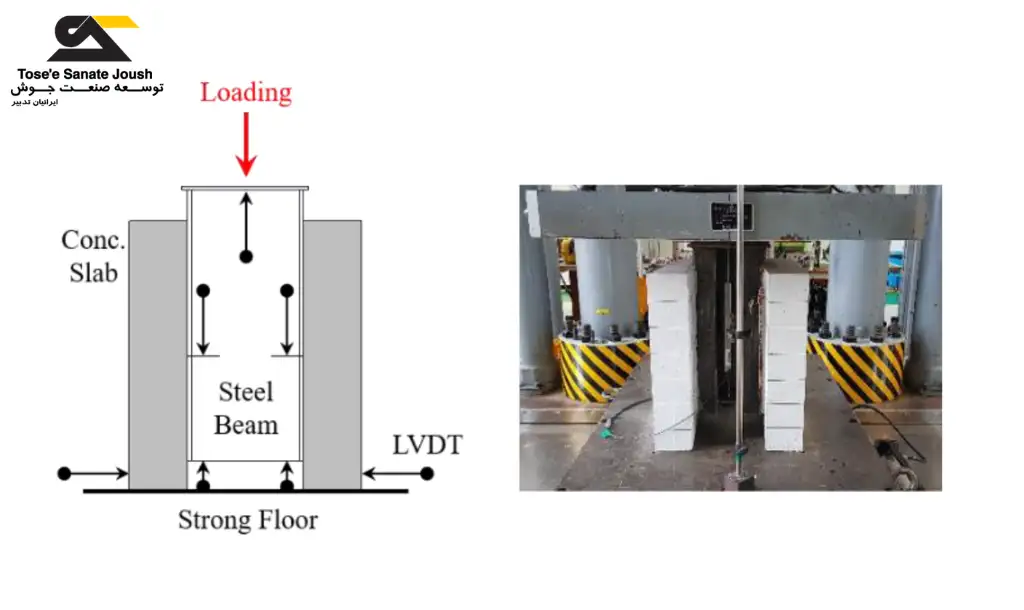

مراحل کلی انجام تست مقاومت برشی گل میخ

۱. ساخت نمونه آزمایشگاهی

ابتدا نمونه شامل مقطع فولادی، دال بتنی، گل میخ‌ها و در صورت نیاز ورق عرشه فولادی ساخته می‌شود. ابعاد نمونه، تعداد گل میخ‌ها، قطر و طول گل میخ، نوع بتن، آرایش آرماتور و وضعیت ورق باید طبق برنامه آزمایش مشخص باشد.

در نمونه‌های مرتبط با سقف عرشه، جهت کنگره‌ها و محل قرارگیری گل میخ نسبت به ریب‌ها اهمیت زیادی دارد.

۲. نصب تجهیزات اندازه‌گیری

در مرحله بعد، تجهیزات اندازه‌گیری روی نمونه نصب می‌شود. این تجهیزات می‌توانند شامل سنسور اندازه‌گیری جابه‌جایی، ابزار ثبت لغزش، کرنش‌سنج و دستگاه ثبت داده باشند.

هدف این تجهیزات، ثبت دقیق رابطه بین بار اعمال‌شده و تغییرشکل اتصال است.

۳. اعمال بار کنترل‌شده

پس از آماده‌سازی، نمونه زیر دستگاه بارگذاری قرار می‌گیرد. بار به‌صورت تدریجی افزایش پیدا می‌کند تا گل میخ‌ها تحت برش قرار بگیرند و لغزش بین فولاد و بتن ایجاد شود.

در این مرحله، نیروی اعمال‌شده و مقدار لغزش به‌طور پیوسته ثبت می‌شود.

۴. ثبت منحنی نیرو ـ لغزش

یکی از خروجی‌های اصلی تست پوش‌آوت گل میخ، منحنی نیرو ـ لغزش است. این منحنی نشان می‌دهد اتصال در بارهای مختلف چه مقدار جابه‌جایی نسبی داشته و در چه نقطه‌ای به ظرفیت نهایی یا شکست رسیده است.

این نمودار برای تحلیل رفتار شکل‌پذیر یا ترد اتصال اهمیت زیادی دارد.

۵. بررسی نوع شکست

پس از پایان آزمایش، نمونه از نظر نوع شکست بررسی می‌شود. شکست ممکن است در خود گل میخ، در بتن اطراف اتصال، در ناحیه جوش یا به شکل ترک و خردشدگی بتن رخ دهد.

نوع شکست به مهندس یا پژوهشگر کمک می‌کند علت محدودشدن ظرفیت اتصال را بهتر تشخیص دهد.

منحنی نیرو ـ لغزش در تست مقاومت برشی گل میخ چیست؟

منحنی نیرو ـ لغزش یکی از مهم‌ترین خروجی‌های تست مقاومت برشی گل میخ است. محور عمودی این نمودار معمولاً نیروی اعمال‌شده و محور افقی مقدار لغزش بین دال بتنی و مقطع فولادی را نشان می‌دهد.

در ابتدای آزمایش، معمولاً با افزایش نیرو، لغزش کم است و اتصال سختی بالاتری نشان می‌دهد. با افزایش بار، تغییرشکل اتصال بیشتر می‌شود و منحنی به سمت ظرفیت نهایی حرکت می‌کند. پس از رسیدن به ظرفیت بیشینه، ممکن است کاهش مقاومت یا ادامه تغییرشکل تا شکست اتفاق بیفتد.

در منابع آزمایشگاهی مربوط به گل میخ‌های سرقارچی، نمودار P-δ یا نیرو ـ لغزش برای نمونه‌های مختلف ارائه می‌شود تا تفاوت رفتار اتصال‌ها قابل مقایسه باشد.

ظرفیت برشی گل میخ در تست مقاومت برشی چگونه تفسیر می‌شود؟

ظرفیت برشی گل میخ در تست مقاومت برشی گل میخ معمولاً از روی حداکثر نیروی ثبت‌شده و تعداد گل میخ‌های موجود در نمونه تحلیل می‌شود. اگر نمونه چند گل میخ داشته باشد، مقدار مقاومت هر گل میخ از تقسیم نیروی نهایی بر تعداد اتصال‌ها به‌دست می‌آید؛ البته تفسیر دقیق باید طبق روش آزمون و استاندارد مورد استفاده انجام شود.

این عدد برای مقایسه عملکرد انواع گل میخ، بررسی اثر قطر و طول، ارزیابی روش جوشکاری یا تحلیل اثر ورق پروفیل‌شده استفاده می‌شود.

اما باید توجه کرد که نتیجه تست مقاومت برشی گل میخ دقیقاً معادل ظرفیت واقعی تمام سقف نیست. این تست یک مدل آزمایشگاهی برای بررسی رفتار اتصال است و باید همراه با شرایط واقعی پروژه و محاسبات سازه تفسیر شود.

شکل‌پذیری در تست مقاومت برشی گل میخ یعنی چه؟

شکل‌پذیری یعنی اتصال بتواند قبل از شکست، مقدار قابل‌قبولی تغییرشکل یا لغزش را تحمل کند. در اتصال برشی گل میخ، فقط مقاومت بالا کافی نیست؛ اتصال باید رفتار قابل پیش‌بینی و غیرترد داشته باشد.

اگر گل میخ در بار بالا ولی به‌صورت ناگهانی و بدون لغزش کافی شکست بخورد، رفتار آن می‌تواند نامطلوب باشد. اما اگر اتصال قبل از شکست، لغزش و تغییرشکل قابل‌قبول نشان دهد، رفتار شکل‌پذیرتری دارد.

در منبع آزمایشگاهی مورد بررسی، رفتار شکل‌پذیر گل میخ طبق EC4 با ظرفیت لغزش حداقل ۶ میلی‌متر در سطح بار مشخصه ۰.۹Pmax مطرح شده است. این نکته برای انتشار عمومی باید با نظر فنی کارفرما یا مشاور پروژه کنترل شود.

اثر ورق عرشه فولادی در تست مقاومت برشی گل میخ

در سقف عرشه فولادی، گل میخ معمولاً در کنار ورق پروفیل‌شده، بتن و تیر فولادی عمل می‌کند. به همین دلیل، تست پوش‌آوت گل میخ در نمونه‌های عرشه فولادی می‌تواند اثر ورق را هم نشان دهد.

مواردی مانند گام ورق، عمق پروفیل، جهت ریب‌ها، ضخامت ورق و محل قرارگیری گل میخ نسبت به کنگره‌ها می‌توانند روی رفتار اتصال اثر بگذارند.

برای مثال، وقتی ریب‌های ورق نسبت به تیر موازی یا عمود قرار می‌گیرند، شرایط بتن اطراف گل میخ و مسیر انتقال نیرو تغییر می‌کند. به همین دلیل در برخی آزمایش‌ها، نمونه‌ها برای حالت‌های مختلف جهت ریب‌ها ساخته می‌شوند.

برای شناخت بهتر این موضوع، مقاله انواع پروفیل ورق عرشه فولادی و مقاله گام ورق عرشه فولادی را مطالعه کنید.

رابطه تست مقاومت برشی با جوشکاری گل میخ از روی ورق

در پروژه‌های عرشه فولادی، گل میخ ممکن است به‌صورت مستقیم روی تیر یا از روی ورق عرشه فولادی جوش داده شود. در روش Through-Deck Welding، ورق بین گل میخ و تیر قرار دارد و جوشکاری از روی ورق انجام می‌شود.

تست پوش‌آوت گل میخ می‌تواند برای بررسی اثر این روش اجرا بر ظرفیت برشی، لغزش و نوع شکست اتصال استفاده شود. در مطالعات آزمایشگاهی، یکی از موضوعات مهم همین مقایسه بین شرایط مختلف جوش، جهت ورق و آرایش گل میخ است.

برای توضیح اجرایی این روش، مقاله جوشکاری گل میخ از روی ورق را ببینید.

چه عواملی بر نتیجه تست مقاومت برشی گل میخ اثر می‌گذارد؟

نتیجه تست مقاومت برشی گل میخ تحت تأثیر عوامل زیادی است. مهم‌ترین عوامل عبارت‌اند از قطر و طول گل میخ، کیفیت متریال گل میخ، کیفیت جوش، مقاومت بتن، آرایش آرماتور، ضخامت و نوع ورق عرشه، جهت ریب‌ها، تعداد گل میخ‌ها در هر ریب، فاصله گل میخ‌ها، روش بارگذاری و شرایط ساخت نمونه.

همچنین آماده‌سازی سطح، خشک‌بودن سرامیک فرول، تنظیم دستگاه استاد ولدینگ و تمیزی محل جوش نیز روی عملکرد اتصال اثر دارند.

اگر هدف بررسی مشکل اجرایی در پروژه باشد، ابتدا باید کیفیت جوش با روش‌های کارگاهی کنترل شود. در این زمینه، مقاله عیب‌یابی جوش گل میخ و مقاله فرایند نصب گل میخ عرشه فولادی کاربردی هستند.

تفاوت تست مقاومت برشی با محاسبات طراحی

محاسبات طراحی معمولاً با استفاده از روابط آیین‌نامه‌ای، مشخصات مصالح و ضرایب کاهش انجام می‌شود. اما تست پوش‌آوت گل میخ رفتار واقعی نمونه را نشان می‌دهد.

در بعضی مطالعات، نتایج آزمایشگاهی با مقادیر محاسبه‌شده آیین‌نامه‌ای مقایسه می‌شوند. این مقایسه کمک می‌کند اثر عواملی مثل ورق پروفیل‌شده، جهت ریب‌ها، روش جوشکاری و شکست بتن بهتر درک شود.

بنابراین تست پوش‌آوت گل میخ جایگزین طراحی سازه نیست، اما می‌تواند اطلاعات مهمی برای پژوهش، تأیید سیستم یا بررسی عملکرد اتصال ارائه دهد.

آیا تست مقاومت برشی گل میخ در کارگاه انجام می‌شود؟

در حالت معمول، تست تست مقاومت برشی گل میخ یا پوش آوت گل میخ یک آزمایش آزمایشگاهی است و مثل تست خمش یا بازرسی چشمی، در کارگاه برای همه پروژه‌ها انجام نمی‌شود.

در کارگاه، کنترل‌های رایج‌تر شامل بازرسی چشمی، تست خمش، تست صدا و کنترل کیفیت جوش هستند. اما اگر قرار باشد رفتار اتصال برشی به‌صورت تخصصی بررسی شود، نمونه باید در آزمایشگاه و با تجهیزات مناسب تست شود.

بنابراین نباید تست مقاومت برشی گل میخ را با تست خمش کارگاهی اشتباه گرفت. هرکدام جایگاه و هدف جداگانه‌ای دارند.

چه زمانی تست مقاومت برشی گل میخ کاربرد دارد؟

تست مقاومت برشی گل میخ در چند موقعیت کاربرد بیشتری دارد.

در تحقیقات دانشگاهی و آزمایشگاهی، برای بررسی رفتار اتصال برشی استفاده می‌شود. در پروژه‌های خاص، ممکن است برای تأیید یک سیستم اجرایی یا نوع اتصال کاربرد داشته باشد. در توسعه محصول، برای مقایسه گل میخ‌ها یا بررسی اثر ابعاد و متریال استفاده می‌شود. در برخی ارزیابی‌های فنی نیز می‌تواند برای بررسی عملکرد اتصال در شرایط خاص به کار رود.

برای پروژه‌های معمول اجرایی، معمولاً کنترل کیفیت کارگاهی اهمیت بیشتری دارد؛ اما آشنایی با تست پوش‌آوت گل میخ کمک می‌کند مفهوم ظرفیت برشی و لغزش اتصال بهتر درک شود.

خطاهای رایج در برداشت از تست مقاومت برشی گل میخ

یکی از خطاهای رایج این است که نتیجه تست پوش‌آوت گل میخ به کل سقف تعمیم داده شود. این تست رفتار یک نمونه مشخص را نشان می‌دهد و باید با شرایط همان نمونه تفسیر شود.

خطای دوم، یکسان دانستن تست مقاومت برشی با تست خمش است. تست خمش کنترل کیفیت جوش اجراشده است، اما پوش‌آوت رفتار اتصال برشی را در نمونه آزمایشگاهی بررسی می‌کند.

خطای سوم، بی‌توجهی به نوع شکست است. فقط عدد نیروی نهایی مهم نیست؛ اینکه شکست در بتن، گل میخ، جوش یا اطراف اتصال رخ داده، برای تحلیل رفتار سیستم اهمیت دارد.

خطای چهارم، نادیده گرفتن اثر ورق عرشه است. در نمونه‌های دارای ورق پروفیل‌شده، گام، عمق و جهت ریب‌ها می‌توانند نتیجه تست را تغییر دهند.
