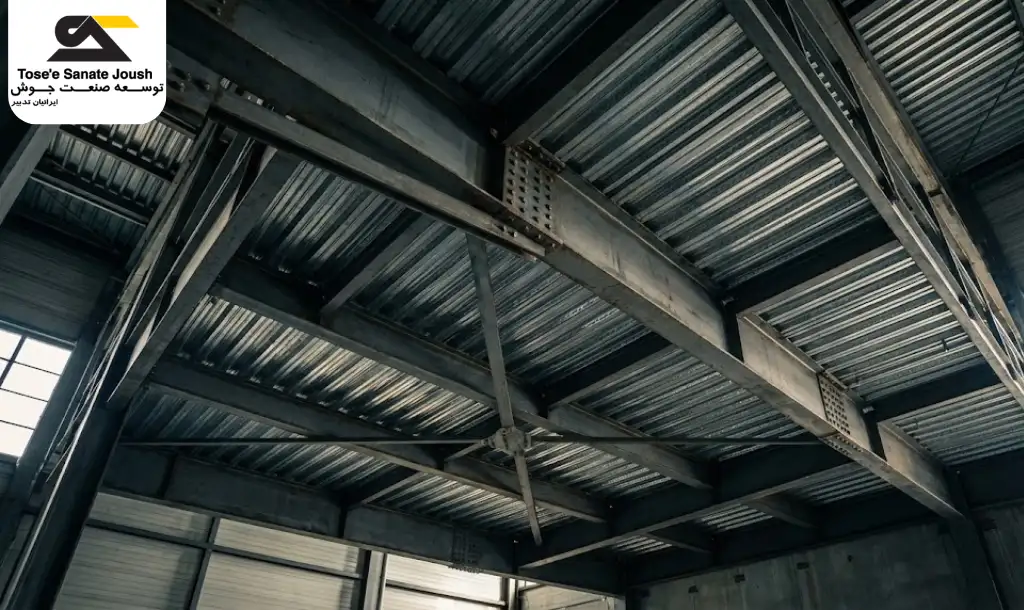

در سقف عرشه فولادی، قرارگرفتن بتن روی ورق و تیر فولادی بهتنهایی به معنی تشکیل یک سیستم کاملاً یکپارچه نیست. هنگامی میتوان از عملکرد مرکب بتن و فولاد استفاده کرد که نیروی ایجادشده میان دال بتنی و تیر فولادی بهدرستی منتقل شود و لغزش نسبی این دو بخش تحت کنترل قرار گیرد.
گل میخ کلهدار یا Headed Stud همان اتصال برشی است که این وظیفه را انجام میدهد. این قطعه پس از جوشکاری به بال تیر فولادی، درون بتن قرار میگیرد و ارتباط مکانیکی میان تیر و دال را برقرار میکند. بنابراین نقش گل میخ فقط نگهداشتن ورق نیست؛ بلکه یکی از عوامل اصلی در شکلگیری رفتار مرکب سقف است. برای آشنایی با اجزا، مراحل اجرا و عملکرد کلی این سیستم میتوانید راهنمای کامل سقف عرشه فولادی را مطالعه کنید.
نقش گل میخ در مقاومت سقف چیست؟
گل میخ با انتقال نیروی برشی در سطح تماس بتن و فولاد، محدودکردن لغزش دال روی تیر و جلوگیری از جدایی دو بخش، امکان مشارکت همزمان بتن و تیر فولادی در تحمل بار را فراهم میکند.
در نتیجه، آنچه باعث بهبود عملکرد سقف میشود صرفاً مقاومت بدنه یک گل میخ نیست؛ بلکه مجموعهای از گل میخهای طراحی و اجراشده است که اتصال برشی موردنیاز میان دال و تیر را تأمین میکنند.
منظور از مقاومت سقف عرشه فولادی چیست؟
عبارت مقاومت سقف عرشه فولادی ممکن است به چند موضوع متفاوت اشاره کند؛ از جمله ظرفیت باربری نهایی، سختی سقف، میزان خیز، مقاومت اتصال برشی و توانایی سیستم در تحمل تغییرشکل.
گل میخ بر همه این موارد به یک اندازه و بهصورت مستقل اثر نمیگذارد. نقش اصلی آن ایجاد اتصال برشی و فعالکردن عملکرد مرکب است. ظرفیت نهایی سقف همچنان به مشخصات تیر، بتن، ورق پروفیلشده، آرماتور، دهانه، بارگذاری و جزئیات طراحی بستگی دارد.
بنابراین نمیتوان تنها با مشاهده قطر یا تعداد گل میخ درباره مقاومت کل سقف قضاوت کرد. ارزیابی صحیح باید بر اساس مجموعه سیستم سازهای و نقشههای محاسباتی انجام شود.
گل میخ چگونه عملکرد مرکب سقف را ایجاد میکند؟
انتقال نیروی برشی میان بتن و تیر فولادی
هنگامی که سقف تحت بار قرار میگیرد، دال بتنی و تیر فولادی تمایل دارند نسبت به یکدیگر جابهجا شوند. در سطح تماس این دو عضو، نیروی برشی طولی ایجاد میشود.
گل میخ این نیرو را از دال بتنی به تیر فولادی و برعکس منتقل میکند. در صورت کافیبودن اتصال برشی، بتن و فولاد بهجای دو عضو جداگانه، مانند اجزای یک مقطع مرکب رفتار میکنند.
برای بررسی آزمایشگاهی عملکرد اتصال برشی، از آزمایش پوشآوت گل میخ استفاده میشود تا ظرفیت، لغزش و شکلپذیری اتصال مشخص شود.
گلمیخ عامل اصلی اتصال برشی سقف است و با میخهای تثبیت ورق تفاوت دارد. برای جلوگیری از این اشتباه اجرایی، مقاله میخ و چاشنی عرشه فولادی چیست را بخوانید.
محدودکردن لغزش در سطح تماس
اگر اتصال برشی کافی نباشد، دال بتنی میتواند روی تیر فولادی دچار لغزش نسبی شود. این لغزش باعث کاهش مشارکت واقعی بتن و فولاد و تغییر رفتار پیشبینیشده سقف خواهد شد.
گل میخ با ایجاد درگیری مکانیکی در بتن، این لغزش را محدود میکند. میزان لغزش فقط به خود گل میخ وابسته نیست و خواص بتن، کیفیت جوش، تعداد اتصالها، محل قرارگیری و هندسه ورق نیز در آن اثر دارند.
جلوگیری از جدایی دال و تیر
اتصال کلهدار گل میخ علاوه بر انتقال برش، به کنترل جداشدگی دال از تیر کمک میکند. سر گل میخ درون بتن درگیر میشود و مانع از آن خواهد شد که بتن و تیر فولادی بهراحتی از یکدیگر فاصله بگیرند.
البته گل میخ جایگزین طراحی صحیح آرماتور، بتن و ورق عرشه نیست؛ بلکه یکی از اجزای مکمل سیستم مرکب محسوب میشود.
مشارکت بتن و فولاد در تحمل بار
بتن در فشار و فولاد در کشش عملکرد مناسبی دارند. اتصال برشی مناسب کمک میکند این دو ماده مطابق فرضیات طراحی در کنار یکدیگر کار کنند.
در چنین شرایطی، دال بتنی میتواند در عملکرد تیر مرکب مشارکت داشته باشد. کاهش یا ضعف اتصال برشی ممکن است باعث شود سختی و ظرفیت واقعی سیستم از مقداری که برای یک مقطع کاملاً مرکب در نظر گرفته شده کمتر باشد.
مقاومت گل میخ با مقاومت کل سقف یکسان نیست
یکی از اشتباهات رایج، یکساندانستن مقاومت یک گل میخ با مقاومت سقف عرشه فولادی است. مقاومت اتصال برشی تنها یکی از متغیرهای طراحی سقف است.
ظرفیت یک اتصال میتواند تحت تأثیر قطر و ارتفاع گل میخ، خواص مکانیکی آن، مقاومت بتن، کیفیت جوش، شکل ورق، جهت کنگرهها و تعداد گل میخ قرار گیرد. در مقابل، مقاومت کل سقف علاوه بر اتصال برشی، به ظرفیت تیر و دال، آرماتورگذاری، ضخامت بتن، دهانه و نوع بارگذاری وابسته است.
به همین علت، افزایش تعداد گل میخ بدون محاسبه مهندسی الزاماً به معنی افزایش متناسب مقاومت سقف نیست.
چه عواملی بر عملکرد گل میخ در سقف اثر میگذارند؟
تعداد و فاصله گل میخها
تعداد اتصالها باید متناسب با نیروی برشی موردنیاز، دهانه، نوع تیر، شرایط بارگذاری و مشخصات ورق تعیین شود. فاصله زیاد میتواند باعث کاهش درجه اتصال برشی شود و تراکم بیدلیل نیز ممکن است با محدودیتهای اجرایی و هندسه کنگرههای ورق مواجه شود. جزئیات بیشتر درباره عوامل تعیینکننده و روش برآورد اولیه در مقاله تعداد گل میخ عرشه فولادی در هر متر مربع بررسی شده است.
محاسبه تعداد گل میخ باید براساس نقشه سازه انجام شود و مقادیر تجربی تنها برای برآورد اولیه کاربرد دارند.
قطر، ارتفاع و جنس گل میخ
گل میخ کلهدار مورد استفاده در اتصال برشی باید از نظر ابعاد، ترکیب شیمیایی و خواص مکانیکی با الزامات فنی پروژه مطابقت داشته باشد. برای بررسی مشخصات محصول، روش نامگذاری، مواد و الزامات کنترل کیفیت میتوانید به مطلب استاندارد ISO 13918 گل میخ مراجعه کنید.
برای مشاهده ویژگیها، کاربردها و مشخصات محصول قابلعرضه نیز صفحه گل میخ عرشه فولادی در دسترس است.
کیفیت جوش گل میخ
حتی یک گل میخ استاندارد نیز در صورت جوشکاری نامناسب نمیتواند وظیفه خود را بهدرستی انجام دهد. اتصال باید بتواند نیروی برشی را از بدنه گل میخ به بال تیر منتقل کند.
آلودگی سطح، وجود رنگ یا رطوبت، تنظیم نامناسب زمان و جریان، تماس ناقص ورق با تیر، ضعف اتصال ارت و استفاده از تجهیزات نامتناسب میتواند کیفیت جوش را کاهش دهد.
در این مقاله تنها اثر کیفیت جوش بر رفتار سقف مطرح است. مراحل تنظیم دستگاه، روش اجرا و خطاهای جوشکاری باید در راهنمای تخصصی نصب بررسی شوند.
نقش سرامیک فرول
حلقه سرامیکی یا فرول در زمان جوشکاری از حوضچه مذاب محافظت میکند، به تمرکز و پایداری قوس کمک میکند و مانند قالبی موقت، شکلگیری مذاب اطراف پایه گل میخ را کنترل میکند.
فرول بهتنهایی عضو باربر دائمی سقف نیست و پس از پایان فرایند شکسته و جدا میشود؛ اما کیفیت و شرایط آن میتواند بر کیفیت اتصال نهایی اثر بگذارد. فرول مرطوب، آسیبدیده یا نامتناسب ممکن است باعث بروز ناپیوستگی در جوش شود.
مقاومت بتن اطراف گل میخ
نیرو تنها از مسیر فولاد گل میخ منتقل نمیشود. بتن اطراف آن نیز تحت فشار، برش و تنشهای موضعی قرار میگیرد. بنابراین کیفیت، مقاومت و تراکم بتن بر رفتار اتصال اثر دارد.
در صورت ضعف بتن یا تراکم نامناسب اطراف اتصال، ممکن است خرابی در بتن رخ دهد، حتی اگر خود گل میخ و جوش آن سالم باشند.
تأثیر شکل و جهت ورق عرشه بر مقاومت اتصال
ورق عرشه فولادی یک سطح کاملاً صاف نیست. گل میخ معمولاً داخل کنگره یا در محل عبور ورق از روی تیر جوش داده میشود و در نتیجه هندسه پروفیل ورق بر فضای بتن اطراف اتصال اثر میگذارد.
ارتفاع کنگره، عرض بازشدگی ریب، گام ورق، محل قرارگیری گل میخ و جهت کنگره نسبت به تیر، همگی از متغیرهای مؤثر بر عملکرد اتصال هستند. به همین علت، ظرفیت اتصال در دال تخت الزاماً با ظرفیت همان گل میخ در ورق پروفیلشده برابر نیست.
شکل، گام و ارتفاع کنگرههای ورق در خط تولید و طی رول فرم ورق عرشه فولادی ایجاد میشوند. یکنواختی این پروفیلها بر محل نشستن ورق روی تیر، فضای بتن اطراف گل میخ و امکان اجرای صحیح اتصال اثر دارد.
جهت کنگرههای ورق چرا اهمیت دارد؟
وقتی کنگرهها عمود بر تیر قرار میگیرند، گل میخ در فضای محدود ریب ورق و در میان حجم مشخصی از بتن اجرا میشود. تعداد گل میخ در هر ریب و ابعاد فضای اطراف آن میتواند بر نحوه انتقال نیرو اثر بگذارد.
در حالت موازیبودن کنگرهها با تیر نیز شرایط هندسی و محل قرارگیری اتصال متفاوت خواهد بود. به همین دلیل، برای هر دو آرایش نمیتوان بدون کنترل طراحی از ظرفیت یکسان استفاده کرد.
جهت ورق باید در نقشهها مشخص باشد و جانمایی اتصالها مطابق طراحی انجام شود. این موضوع نباید به تصمیم کارگاهی و بدون هماهنگی با طراح سازه واگذار شود.
اگر گل میخ عملکرد مناسبی نداشته باشد چه اتفاقی میافتد؟
ضعف اتصال برشی ممکن است ابتدا به شکل لغزش بیشتر میان دال و تیر ظاهر شود. با افزایش بار، سختی واقعی سیستم کاهش مییابد و خیز یا تغییرشکل میتواند از مقادیر مورد انتظار بیشتر شود.
در حالتهای شدیدتر، امکان خرابی جوش، برش بدنه گل میخ، خردشدگی یا ترکخوردگی بتن اطراف اتصال و کاهش عملکرد مرکب وجود دارد. نوع خرابی به مشخصات اتصال، بتن، ورق، تیر و نحوه بارگذاری بستگی دارد.
به همین دلیل، بررسی ظاهری گل میخ کافی نیست. یک جوش ممکن است از بیرون قابلقبول به نظر برسد اما در صورت تنظیم نادرست دستگاه یا آمادهسازی نامناسب سطح، کیفیت لازم را نداشته باشد.
چگونه از عملکرد صحیح اتصال مطمئن شویم؟
اطمینان از عملکرد اتصال از مرحله خرید محصول آغاز میشود و تا بازرسی پس از اجرا ادامه دارد. گل میخ باید دارای مشخصات فنی قابلردیابی باشد، ابعاد و خواص آن با نقشه مطابقت داشته باشد و فرول مناسب همراه آن استفاده شود.
پیش از جوشکاری، سطح تیر و ورق باید کنترل شود و تجهیزات متناسب با قطر گل میخ تنظیم شوند. در زمان اجرا نیز شکل حلقه جوش، وضعیت قرارگیری گل میخ و ثبات پارامترهای دستگاه اهمیت دارد.
در پایان، اتصالها باید طبق برنامه کنترل کیفیت پروژه بازرسی شوند. جزئیات آزمونهای دیداری، خمش و سایر روشهای ارزیابی در مقاله اختصاصی تست گل میخ بررسی شده است.
آیا گل میخ بیشتر همیشه مقاومت سقف را افزایش میدهد؟
خیر. افزایش تعداد گل میخ زمانی مفید است که طراحی سازه به اتصال برشی بیشتری نیاز داشته باشد و محدودیتهای فاصله، کنگره ورق، بتن و تیر نیز رعایت شوند.
پس از رسیدن سیستم به درجه اتصال موردنیاز، اضافهکردن اتصال بدون محاسبه الزاماً افزایش متناسب ظرفیت ایجاد نمیکند. تصمیم نهایی باید توسط مهندس محاسب و بر اساس مشخصات پروژه گرفته شود.
آیا ورق عرشه میتواند جای گل میخ را بگیرد؟
ورق پروفیلشده و برجستگیهای آن میتوانند در درگیری ورق و بتن نقش داشته باشند، اما اتصال تیر فولادی به دال موضوع جداگانهای است. در سیستمهایی که برای عملکرد مرکب تیر و دال طراحی شدهاند، اتصال برشی باید مطابق نقشه و ضوابط پروژه تأمین شود.
بنابراین نباید صرفاً به کنگره یا آج ورق بهعنوان جایگزین گل میخ تیر مرکب نگاه کرد.
آیا گل میخ فقط مقاومت برشی سقف را افزایش میدهد؟
وظیفه مستقیم گل میخ انتقال نیروی برشی در فصل مشترک بتن و فولاد است؛ اما کنترل این لغزش میتواند بر سختی، خیز، توزیع نیرو و رفتار کلی تیر مرکب نیز اثر بگذارد.
بااینحال بهتر است بهجای عبارت کلی «گل میخ تمام مقاومت سقف را افزایش میدهد» گفته شود که گل میخ امکان عملکرد مرکب طراحیشده میان دال و تیر را فراهم میکند.
سوالات متداول درمورد نقش گل میخ در مقاومت سقف عرشه فولادی (FAQ)
آیا میتوان برای افزایش مقاومت سقف عرشه فولادی، تعداد گل میخها را بیشتر از نقشه زد؟
خیر. تراکم بیش از حد گل میخ باعث خرد شدن بتن در نواحی بین گل میخها میشود و همچنین ورق عرشه را ضعیف میکند. باید طبق نقشه عمل کرد.
تأثیر ارتفاع گل میخ بر مقاومت چیست؟
ارتفاع گل میخ باید طوری باشد که کاملاً در “ناحیه فشاری بتن” قرار بگیرد. گل میخهای خیلی کوتاه نمیتوانند نیروی برشی را به درستی به دال بتنی منتقل کنند.
آیا گل میخ در سقفهای غیر عرشه فولادی (کامپوزیت معمولی) هم کاربرد دارد؟
بله. در سقفهای کامپوزیت سنتی (که با تخته قالببندی میشوند) و پلهای بتنی-فولادی نیز گل میخ دقیقاً همین نقش افزایش مقاومت و یکپارچگی را دارد.
جمعبندی
نقش گل میخ در مقاومت سقف عرشه فولادی، ایجاد یک اتصال برشی مطمئن میان دال بتنی و تیر فولادی است. این اتصال با انتقال نیروی برشی، محدودکردن لغزش و کمک به کنترل جدایی دو بخش، شرایط لازم را برای عملکرد مرکب سقف فراهم میکند.
عملکرد واقعی گل میخ به یک عامل محدود نیست. تعداد و آرایش اتصالها، قطر و ارتفاع محصول، خواص بتن، هندسه و جهت پروفیل ورق، کیفیت جوش، وضعیت فرول و شرایط سطح تیر باید همزمان کنترل شوند.
به همین دلیل، گل میخ را نباید یک قطعه جانبی ساده در نظر گرفت. این اتصال بخشی از سیستم باربر سقف است و انتخاب، طراحی، اجرا و بازرسی آن باید بر اساس نقشه و الزامات فنی پروژه انجام شود.
