گل میخ عرشه فولادی یا Headed Shear Stud یکی از اجزای اصلی اتصال در سقف‌های عرشه فولادی و سازه‌های مرکب فولاد و بتن است. این قطعه با ایجاد اتصال برشی میان تیر فولادی و دال بتنی، در انتقال نیرو و عملکرد یکپارچه سیستم نقش دارد.
در انتخاب گل میخ عرشه فولادی، فقط قیمت یا قطر قطعه ملاک نیست. ابعاد گل میخ، کیفیت متریال، روش تولید، حلقه سرامیکی مناسب، کیفیت اجرای جوش و مدارک فنی محصول از جمله مواردی هستند که باید متناسب با مشخصات پروژه بررسی شوند.
گل میخ‌های عرضه‌شده توسط توسعه صنعت به روش فورج سرد (Cold Forging) تولید می‌شوند و امکان تأمین آنها در قطرها و طول‌های مختلف، متناسب با مشخصات پروژه و موجودی، وجود دارد.
برای ثبت سفارش کافی است قطر، طول، تعداد، محل تحویل و نیاز به سرامیک یا مدارک فنی را اعلام کنید تا مشخصات سفارش بررسی و پیش‌فاکتور صادر شود.
مشخصات فنی گل میخ عرشه فولادی
مشخصات دقیق گل میخ باید با نقشه‌های سازه، شرایط اجرایی و الزامات پروژه تطبیق داده شود. هنگام سفارش، قطر و طول موردنیاز پروژه اعلام شود تا امکان تأمین همان مشخصات بررسی شود.
| مشخصه | توضیحات |
|---|---|
| نام محصول | گل میخ برشی / Headed Shear Stud |
| کاربرد اصلی | ایجاد اتصال برشی میان تیر فولادی و دال بتنی |
| قطر | متناسب با مشخصات پروژه و موجودی |
| طول | متناسب با نقشه و سفارش پروژه |
| روش تولید | فورج سرد (Cold Forging) |
| روش اتصال | Stud Welding |
| متریال | فولاد مناسب جوشکاری گل میخ؛ گرید دقیق طبق مدارک محصول |
| اقلام جانبی | امکان عرضه همراه با حلقه سرامیکی متناسب |
| وضعیت سطح | مطابق مشخصات محصول و سفارش |
| استاندارد محصول | ISO 13918 |
| مرجع جوشکاری | ISO 14555 و الزامات مرتبط پروژه |
| مدارک قابل بررسی | مشخصات فنی، گواهی متریال و گزارش‌های آزمون متناسب با محصول و سفارش |

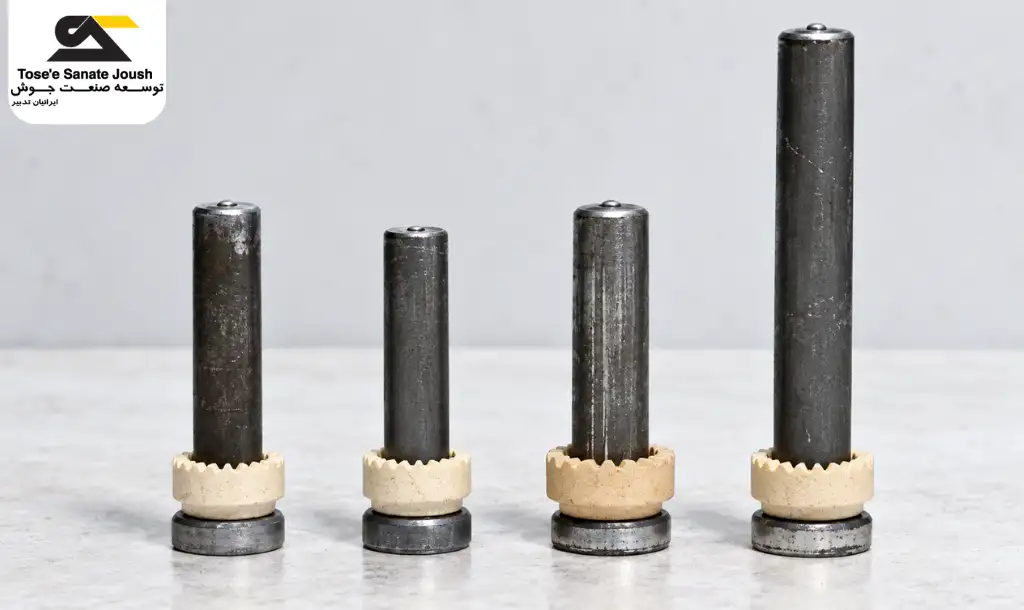

انتخاب سایز گل میخ عرشه فولادی
انتخاب قطر و طول گل میخ باید بر اساس نقشه سازه، جزئیات اجرایی و نظر طراح انجام شود. استفاده از یک سایز صرفاً به دلیل موجودبودن در بازار یا بزرگ‌تر بودن قطر، جایگزین بررسی فنی اتصال نیست.
ظرفیت و رفتار اتصال فقط به قطر گل میخ وابسته نیست. عواملی مانند مقاومت بتن، ارتفاع گل میخ، هندسه ورق عرشه، جهت ریب‌ها، تعداد گل میخ در هر ریب و کیفیت جوش نیز بر عملکرد نهایی اتصال تأثیر دارند.
بنابراین، در هنگام سفارش بهتر است قطر و طول دقیق طبق نقشه یا لیست خرید پروژه اعلام شود.
گل میخ GAAM (گام)؛ هنگام سفارش چه مشخصاتی اعلام کنیم؟
برخی خریداران و مجریان پروژه، هنگام جست‌وجوی محصول از عبارت‌های گل میخ GAAM یا گل میخ گام استفاده می‌کنند.
اگر برند GAAM در لیست خرید، مشخصات فنی یا درخواست کارفرمای پروژه شما ذکر شده است، هنگام استعلام نام برند را همراه با قطر، طول و تعداد موردنیاز اعلام کنید تا امکان تأمین همان مشخصات بررسی شود.
در سفارش پروژه‌ای بهتر است فقط به نام برند اکتفا نشود. ابعاد گل میخ، نوع سرامیک، مشخصات فنی و مدارک موردنیاز پروژه نیز باید در درخواست خرید مشخص شوند.
حلقه سرامیکی گل میخ چه کاربردی دارد؟
حلقه سرامیکی یا Ceramic Ferrule در فرایند جوشکاری گل میخ، در اطراف محل جوش قرار می‌گیرد و به کنترل شرایط حوضچه مذاب و شکل‌گیری مناسب جوش کمک می‌کند.
سرامیک باید متناسب با قطر گل میخ و شرایط اجرای جوش انتخاب شود. به همین دلیل، هنگام سفارش بهتر است نیاز به حلقه سرامیکی نیز همراه با مشخصات گل میخ اعلام شود.
در صورت نیاز، گل میخ می‌تواند همراه با سرامیک متناسب با مشخصات سفارش تأمین شود. نوع و تعداد سرامیک در پیش‌فاکتور نهایی تأیید خواهد شد.
استانداردها و نتایج آزمون گل میخ
در پروژه‌های سازه‌ای، تطابق ابعادی تنها بخشی از فرایند انتخاب محصول است و بررسی استانداردها و مستندات فنی نیز اهمیت دارد.
استاندارد ISO 13918 از مراجع مرتبط با گل میخ و حلقه سرامیکی در Stud Welding است و ISO 14555 نیز الزامات مربوط به جوشکاری قوسی گل میخ روی مواد فلزی را پوشش می‌دهد.
توسعه صنعت در بخش استانداردهای سایت، مستندات مرتبط با آزمون گل میخ، ماکروگرافی جوش و استانداردهای فنی را در دسترس قرار داده است.
همچنین برای آشنایی بیشتر با رفتار اتصال و روش‌های آزمون، می‌توانید به مقاله تخصصی مربوط به تست مقاومت برشی گل میخ را مطالعه فرمایید.
کاربرد گل میخ در سقف عرشه فولادی
گل میخ برشی در سیستم‌های عرشه فولادی، ارتباط میان تیر فولادی و دال بتنی را برقرار می‌کند و امکان انتقال نیرو میان این دو بخش را فراهم می‌سازد.
عملکرد صحیح این اتصال به مجموعه‌ای از عوامل وابسته است؛ از جمله:
- مشخصات گل میخ
- هندسه و جهت ورق عرشه
- مشخصات بتن
- آرایش گل میخ‌ها
- روش و کیفیت جوشکاری
- شرایط اجرایی پروژه
به همین دلیل، تعداد و مشخصات گل میخ باید بر اساس نقشه‌های سازه و طراحی پروژه تعیین شود.
جوشکاری گل میخ روی عرشه فولادی
گل میخ عرشه فولادی معمولاً با دستگاه Stud Welding به تیر فولادی متصل می‌شود.
در پروژه‌های عرشه فولادی، بسته به جزئیات اجرا ممکن است گل میخ مستقیماً روی تیر یا به روش Through-Deck Welding از روی ورق عرشه جوش داده شود.
کیفیت اتصال در این روش به عواملی مانند وضعیت سطح، مشخصات ورق عرشه، تنظیم دستگاه، نوع سرامیک و شرایط اجرایی بستگی دارد.
قبل از سفارش گل میخ چه اطلاعاتی برای پیش‌فاکتور ارسال کنیم؟
برای اینکه سفارش سریع‌تر و دقیق‌تر بررسی شود، بهتر است اطلاعات اصلی پروژه از ابتدا در درخواست خرید درج شوند:
قطر + طول + تعداد + محل تحویل + نیاز به سرامیک + برند در صورت الزام + مدارک فنی موردنیاز
نمونه درخواست مناسب:
گل میخ عرشه فولادی با قطر … میلی‌متر و طول … میلی‌متر، تعداد … عدد، همراه سرامیک، تحویل در …، همراه با مدارک فنی موردنیاز پروژه.
پس از بررسی مشخصات و موجودی، پیش‌فاکتور شامل شرایط فروش و تحویل برای شما ارسال خواهد شد.
سوالات متداول درمورد گل میخ عرشه فولادی
گل میخ عرشه فولادی در چه سایزهایی عرضه می‌شود؟
گل میخ در قطرها و طول‌های مختلف تولید و عرضه می‌شود. سایز قابل تأمین به مشخصات پروژه و موجودی بستگی دارد. برای مشاهده سایزهای موجود می‌توانید به صفحه لیست قیمت گل میخ مراجعه کنید.
سایز مناسب گل میخ چگونه انتخاب می‌شود؟
قطر و طول گل میخ باید بر اساس نقشه سازه و مشخصات فنی پروژه تعیین شود. انتخاب سایز صرفاً بر اساس موجودی بازار یا بزرگ‌تر بودن قطر توصیه نمی‌شود.
آیا سرامیک همراه گل میخ عرضه می‌شود؟
امکان تأمین گل میخ همراه با حلقه سرامیکی متناسب وجود دارد. نوع و تعداد سرامیک هنگام ثبت سفارش در پیش‌فاکتور مشخص می‌شود.
آیا مدارک آزمون و گواهی متریال قابل ارائه است؟
بسته به محصول و شرایط سفارش، امکان بررسی و ارائه مدارک فنی و گواهی‌های مرتبط وجود دارد. بهتر است نیاز پروژه به این مدارک پیش از صدور پیش‌فاکتور اعلام شود.
آیا این گل میخ برای جوشکاری از روی ورق عرشه مناسب است؟
امکان اجرای Through-Deck Welding به مشخصات گل میخ، ورق عرشه، تیر فولادی، سرامیک، دستگاه جوش و دستورالعمل اجرایی پروژه بستگی دارد. شرایط اجرا باید پیش از شروع عملیات بررسی شود.
سفارش و دریافت پیش‌فاکتور گل میخ عرشه فولادی
برای سفارش گل میخ عرشه فولادی، مشخصات موردنیاز پروژه شامل قطر، طول، تعداد و محل تحویل را برای واحد فروش ارسال کنید.
در صورت نیاز به سرامیک، برند خاص یا مدارک فنی، این موارد را نیز در درخواست خود ذکر کنید. پس از بررسی موجودی و شرایط سفارش، پیش‌فاکتور برای شما صادر خواهد شد.
