تست خمش گل میخ؛ روش اجرا، معیار پذیرش و خطاهای رایج

تست خمش گل میخ چیست؟

تست خمش گل میخ آزمایشی است که در آن ساقه گل میخ پس از جوشکاری، با ابزار مناسب تا زاویه مشخصی خم می‌شود. هدف از این کار، بررسی رفتار اتصال جوش در برابر تغییرشکل است.

در یک جوش سالم، گل میخ باید بدون جداشدن از پایه، بدون ترک قابل‌مشاهده در ناحیه جوش و بدون شکست ناگهانی، خمش موردنظر را تحمل کند. اگر گل میخ از محل جوش کنده شود یا در اطراف حوضچه جوش ترک ایجاد شود، اتصال از نظر بازرسی مردود محسوب می‌شود.

تست خمش گل میخ معمولاً در کنار بازرسی چشمی، کنترل صدای اتصال و بررسی ظاهر یقه جوش انجام می‌شود تا کیفیت جوش فقط از روی ظاهر قضاوت نشود.

چرا تست خمش گل میخ در سقف عرشه فولادی مهم است؟

در سقف عرشه فولادی، گل میخ ها نقش اتصال برشی بین تیر فولادی و دال بتنی را بر عهده دارند. اگر جوش گل میخ کیفیت کافی نداشته باشد، عملکرد مرکب تیر و بتن دچار مشکل می‌شود و اتصال نمی‌تواند نقش طراحی‌شده خود را به‌درستی ایفا کند.

تست خمش گل میخ کمک می‌کند مشکلاتی مثل نفوذ ناکافی جوش، تنظیم نبودن جریان و زمان جوشکاری، آماده نبودن سطح تیر، رطوبت سرامیک فرول یا استفاده از گل میخ نامناسب زودتر شناسایی شود.

برای شناخت بهتر خود قطعه و نقش آن در سقف عرشه، مقاله گل میخ عرشه فولادی را مطالعه کنید.

تست خمش گل میخ چه چیزی را بررسی می‌کند؟

تست خمش گل میخ مستقیماً ظرفیت نهایی کل سقف را اندازه‌گیری نمی‌کند، اما یک شاخص مهم برای کنترل کیفیت جوش است. این تست چند موضوع اصلی را بررسی می‌کند.

اول، مشخص می‌کند اتصال گل میخ به تیر فولادی پیوستگی کافی دارد یا نه. دوم، نشان می‌دهد ناحیه جوش در برابر تغییرشکل دچار ترک یا جدایش می‌شود یا سالم باقی می‌ماند. سوم، به بازرس کمک می‌کند کیفیت اجرای دستگاه استاد ولدینگ و تنظیمات اولیه جوشکاری را ارزیابی کند.

بنابراین تست خمش گل میخ باید به‌عنوان بخشی از فرایند کنترل کیفیت دیده شود، نه جایگزین طراحی، نقشه اجرایی یا سایر آزمون‌های فنی.

تفاوت تست خمش گل میخ با بازرسی چشمی

بازرسی چشمی اولین مرحله کنترل کیفیت جوش گل میخ است. در این مرحله، ظاهر جوش، کامل بودن یقه جوش، سوختگی بیش از حد، تخلخل، ترک ظاهری و وضعیت قرارگیری گل میخ بررسی می‌شود.

اما بازرسی چشمی همیشه کافی نیست. ممکن است ظاهر جوش قابل‌قبول باشد، اما اتصال در عمق جوش کیفیت مناسبی نداشته باشد. تست خمش گل میخ با اعمال نیروی مکانیکی، اتصال را به چالش می‌کشد و به بازرس نشان می‌دهد آیا جوش در برابر خمش مقاومت دارد یا خیر.

به زبان ساده، بازرسی چشمی ظاهر اتصال را بررسی می‌کند، اما تست خمش گل میخ رفتار مکانیکی اتصال را ارزیابی می‌کند.

تست خمش بیشتر برای کنترل کیفیت جوش در کارگاه استفاده می‌شود، اما برای بررسی رفتار کامل اتصال برشی، آزمایش تخصصی‌تری به نام تست پوش‌آوت گل میخ انجام می‌شود.

استانداردها و دستورالعمل‌های مرتبط با تست خمش گل میخ

برای اجرای تست خمش گل میخ باید به استانداردها، نقشه پروژه، دستورالعمل مشاور و WPS یا دستورالعمل جوشکاری پروژه توجه شود. استاندارد ISO 13918 بیشتر به مشخصات گل میخ، ابعاد، شکل و الزامات محصول مربوط است. در مقابل، استانداردهای جوشکاری و دستورالعمل‌های اجرایی پروژه، روش بازرسی، آزمون و معیار پذیرش جوش را مشخص می‌کنند.

در بسیاری از پروژه‌ها، زاویه خمش، تعداد نمونه‌ها و روش انتخاب گل میخ‌های تست‌شونده توسط مشاور، ناظر یا مدارک فنی پروژه تعیین می‌شود. بنابراین بهتر است اعداد اجرایی مانند زاویه خمش و تعداد نمونه‌ها قبل از انتشار نهایی، با نظر کارفرما یا واحد فنی کنترل شود.

برای آشنایی با فرایند اجرای جوش، مقاله فرایند نصب گل میخ عرشه فولادی می‌تواند مکمل این بخش باشد.

تجهیزات موردنیاز برای تست خمش گل میخ

تست خمش گل میخ نباید به شکل نامنظم و با ضربه‌های کنترل‌نشده انجام شود. برای اجرای دقیق‌تر و ایمن‌تر، معمولاً از ابزارهای زیر استفاده می‌شود.

لوله توخالی یا اهرم فولادی برای خم‌کردن یکنواخت گل میخ، چکش بازرسی برای ضربه‌های کنترل‌شده، زاویه‌سنج یا شابلون برای کنترل زاویه خمش، تجهیزات ایمنی مانند عینک، دستکش و کفش ایمنی، و ابزارهای کمکی برای بررسی ظاهر جوش پس از خمش.

استفاده از ابزار مناسب باعث می‌شود تست خمش گل میخ به بدنه گل میخ آسیب غیرطبیعی وارد نکند و نتیجه آزمون قابل‌اتکاتر باشد.

مراحل انجام تست خمش گل میخ

۱ . بازرسی ظاهری قبل از خمش

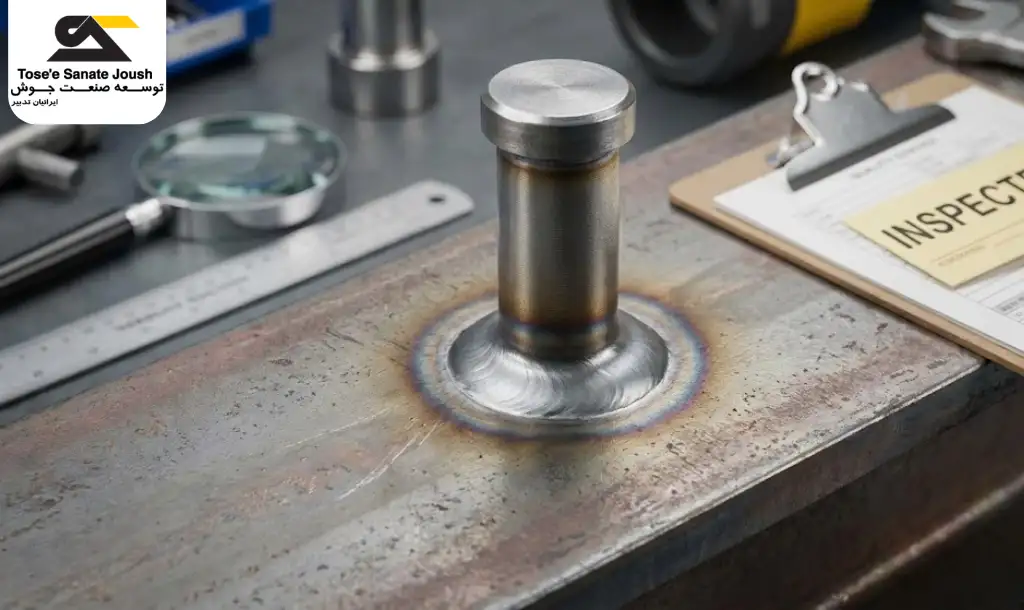

قبل از انجام تست خمش گل میخ، ابتدا باید ظاهر جوش بررسی شود. یقه جوش باید تا حد قابل‌قبول دور پایه گل میخ تشکیل شده باشد. همچنین نباید ترک واضح، سوختگی شدید، تخلخل زیاد، کج‌بودن غیرعادی یا جدایش در اطراف پایه دیده شود.

اگر گل میخ از همان مرحله بازرسی چشمی ایراد واضح داشته باشد، ممکن است نیاز به تست خمش نباشد و اتصال باید طبق نظر ناظر اصلاح یا جایگزین شود.

۲. انتخاب نمونه‌های مناسب برای تست

در مرحله بعد، گل میخ‌هایی که باید تست شوند انتخاب می‌شوند. تعداد نمونه‌ها و محل انتخاب آن‌ها باید طبق دستورالعمل پروژه، نظر بازرس یا استاندارد مورد استناد مشخص شود.

در بعضی پروژه‌ها، بخشی از گل میخ‌ها به‌صورت نمونه‌ای تست می‌شوند و در برخی موارد نیز گل میخ‌های مشکوک، دارای ظاهر نامناسب یا نزدیک به نواحی حساس برای تست انتخاب می‌شوند.

۳. اعمال خمش با لوله یا چکش

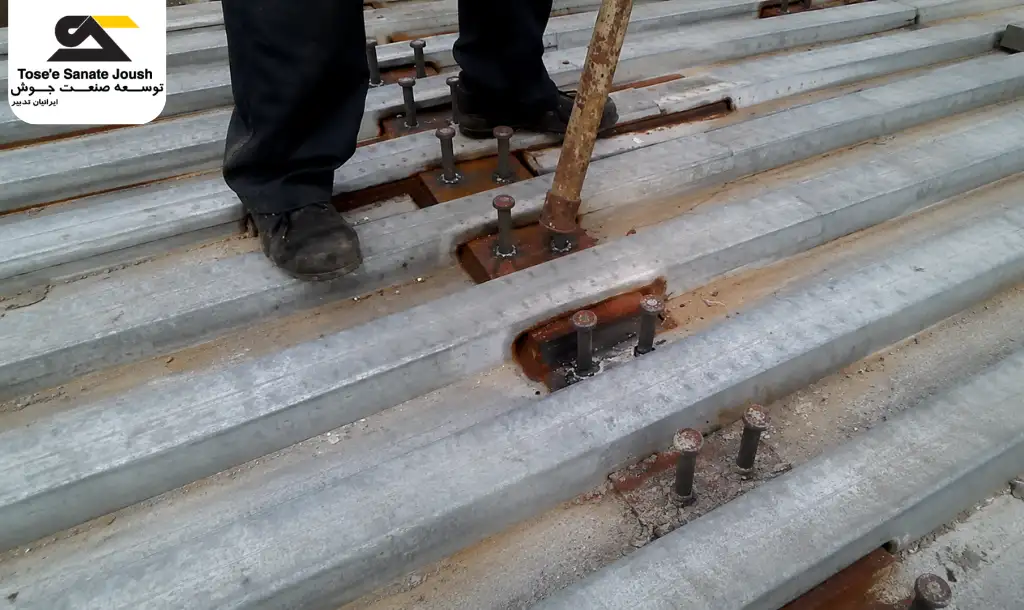

برای انجام تست خمش گل میخ، یک لوله توخالی روی ساقه گل میخ قرار داده می‌شود و گل میخ به‌آرامی تا زاویه تعیین‌شده خم می‌شود. در برخی شرایط، از چکش بازرسی نیز برای ایجاد خمش یا ضربه کنترل‌شده استفاده می‌شود.

روش لوله معمولاً کنترل بیشتری روی جهت و میزان خمش ایجاد می‌کند و احتمال آسیب تصادفی به بدنه گل میخ را کاهش می‌دهد.

۴. بررسی ناحیه جوش پس از خمش

پس از خم شدن گل میخ، ناحیه اتصال باید با دقت بررسی شود. اگر در اطراف پایه گل میخ ترک، جدایش، کنده‌شدن جوش یا شکست ناگهانی دیده شود، نتیجه تست مردود است.

در یک نتیجه قابل‌قبول، گل میخ پس از خمش در محل خود باقی می‌ماند و ناحیه جوش ترک یا جداشدگی قابل‌مشاهده نشان نمی‌دهد.

زاویه خمش در تست گل میخ چقدر است؟

زاویه تست خمش گل میخ باید براساس استاندارد پروژه، دستورالعمل مشاور یا WPS تعیین شود. در بسیاری از پروژه‌ها، زاویه ۳۰ درجه برای آزمون نمونه‌ای مطرح می‌شود و در برخی شرایط، خمش ۱۵ درجه برای گل میخ‌های مشکوک یا کنترل‌های تکمیلی استفاده می‌شود.

نکته مهم این است که زاویه خمش نباید سلیقه‌ای انتخاب شود. اگر پروژه، استاندارد یا مشاور عدد مشخصی اعلام کرده باشد، همان عدد مبنای پذیرش یا رد اتصال است.

معیار پذیرش تست خمش گل میخ

معیار اصلی پذیرش در تست خمش گل میخ این است که گل میخ تا زاویه تعیین‌شده خم شود، اما از محل جوش جدا نشود و در ناحیه پایه یا حوضچه جوش ترک قابل‌مشاهده ایجاد نگردد.

اگر بدنه گل میخ کمی خم شود، اما جوش سالم بماند، معمولاً نشانه خوبی از کیفیت اتصال است. اما اگر شکست از محل جوش، جدایش پایه، ترک شعاعی در یقه جوش یا کنده‌شدن کامل گل میخ دیده شود، اتصال مردود است.

در صورت مردودی، تصمیم نهایی درباره تعداد تست‌های تکمیلی، اصلاح جوش یا جایگزینی گل میخ باید توسط ناظر یا مشاور پروژه اعلام شود.

جدول کنترل کیفیت تست خمش گل میخ

چه عواملی باعث مردودی تست خمش گل میخ می‌شود؟

مردودی تست خمش گل میخ معمولاً فقط یک دلیل ندارد. گاهی چند عامل هم‌زمان باعث می‌شوند جوش کیفیت لازم را نداشته باشد.

مهم‌ترین دلایل شکست تست شامل تمیز نبودن سطح تیر، وجود رنگ یا زنگ‌زدگی در محل جوش، رطوبت ورق یا سرامیک فرول، تنظیم نبودن آمپر یا زمان جوشکاری، انتخاب نامناسب Lift یا Protrusion، تماس نامناسب ورق عرشه با تیر، استفاده از گل میخ غیراستاندارد و کیفیت پایین سرامیک فرول است.

اگر در پروژه چند تست متوالی مردود شود، باید فقط گل میخ شکسته‌شده را تعویض نکرد؛ بلکه باید علت اصلی در فرایند جوشکاری پیدا شود. برای بررسی خطاها و نشانه‌های مشکل، مقاله عیب یابی جوش گل میخ را بخوانید.

نقش کیفیت تولید گل میخ در نتیجه تست خمش

کیفیت خود گل میخ در نتیجه تست خمش گل میخ اثر مستقیم دارد. اگر گل میخ از متریال نامناسب تولید شده باشد، یا در فرایند تولید دچار ترک، سختی غیرعادی، ناهمگنی یا ایراد ابعادی شده باشد، ممکن است در زمان خمش از بدنه بشکند یا رفتار قابل‌قبولی نشان ندهد.

در پروژه‌های سقف عرشه فولادی، استفاده از گل میخ استاندارد با ابعاد، جنس و خواص مکانیکی قابل‌ردیابی اهمیت زیادی دارد. گل میخ مناسب باید هم قابلیت جوش‌پذیری داشته باشد و هم در تست‌های کنترلی، رفتار شکل‌پذیر و قابل‌قبول نشان دهد.

نقش سرامیک فرول در موفقیت تست خمش گل میخ

سرامیک فرول در فرایند جوشکاری گل میخ به شکل‌گیری بهتر حوضچه مذاب، کنترل پاشش جوش و محافظت از ناحیه جوش کمک می‌کند. اگر سرامیک مرطوب، ترک‌خورده، آلوده یا نامتناسب با سایز گل میخ باشد، کیفیت جوش کاهش پیدا می‌کند و احتمال مردودی تست خمش گل میخ بیشتر می‌شود.

به همین دلیل، نگهداری صحیح سرامیک، خشک‌بودن آن و انتخاب سایز مناسب باید پیش از شروع جوشکاری کنترل شود.

آماده‌سازی سطح قبل از جوشکاری و تست

یکی از اصلی‌ترین دلایل مردودی تست خمش گل میخ، آماده نبودن سطح جوش است. سطح تیر فولادی باید تا حد لازم تمیز، خشک و عاری از رنگ، زنگ‌زدگی شدید، روغن، گردوغبار و آلودگی باشد.

در جوشکاری از روی ورق عرشه، ضخامت پوشش گالوانیزه، تماس ورق با تیر و وضعیت قرارگیری ورق نیز اهمیت دارد. اگر ورق روی تیر لق باشد یا فاصله ایجاد شود، کیفیت جوش کاهش پیدا می‌کند.

برای شناخت اثر ورق و اجرای صحیح آن، مطالعه مقاله ضخامت ورق عرشه فولادی و اتصال ورق عرشه به تیر می‌تواند مفید باشد.

آیا گل میخ خم‌شده بعد از تست باید صاف شود؟

در بسیاری از پروژه‌ها، گ ‌میخ هایی که تست خمش گل میخ را با موفقیت پشت سر گذاشته‌اند، در همان حالت باقی می‌مانند و نیازی به صاف‌کردن مجدد آن‌ها نیست. علت این است که راست‌کردن دوباره ممکن است به اتصال فشار اضافه وارد کند.

بااین‌حال، تصمیم نهایی باید مطابق دستورالعمل پروژه و نظر ناظر باشد. اگر مشاور پروژه الزام خاصی داشته باشد، همان الزام مبنای اجرا قرار می‌گیرد.

اگر تست خمش گل میخ مردود شد چه باید کرد؟

اگر یک گل میخ در تست خمش مردود شود، ابتدا باید محل شکست بررسی شود. شکست از بدنه گل میخ، کنده‌شدن از پایه، ترک در جوش یا جدایش کامل، هرکدام می‌تواند علت متفاوتی داشته باشد.

پس از آن، معمولاً گل میخ‌های مجاور یا بخش مشخصی از اجرا دوباره بررسی می‌شوند. اگر مردودی تکرار شود، باید تنظیمات دستگاه، کیفیت سطح، وضعیت سرامیک، نوع گل میخ و مهارت اپراتور کنترل شود.

در نهایت، گل میخ مردود باید طبق دستورالعمل پروژه اصلاح، حذف یا جایگزین شود. ادامه کار بدون رفع علت مردودی می‌تواند باعث تکرار همان مشکل در تعداد بیشتری از اتصال‌ها شود.

خطاهای رایج در اجرای تست خمش گل میخ

یکی از خطاهای رایج، ضربه‌زدن شدید و کنترل‌نشده با چکش است. تست خمش گل میخ باید به‌گونه‌ای انجام شود که اتصال بررسی شود، نه اینکه گل میخ با ضربه غیرواقعی تخریب شود.

خطای دوم، انتخاب نمونه‌های نامناسب است. اگر فقط گل میخ‌های ظاهراً سالم تست شوند و نقاط مشکوک نادیده گرفته شوند، نتیجه بازرسی قابل‌اعتماد نخواهد بود.

خطای سوم، بی‌توجهی به زاویه خمش است. اگر زاویه کمتر از مقدار تعیین‌شده باشد، تست ناقص است و اگر بیش از حد اعمال شود، ممکن است نتیجه آزمون غیرواقعی شود.

خطای چهارم، ثبت نکردن نتایج است. در پروژه‌های حرفه‌ای، نتیجه تست باید همراه با محل تست، تعداد نمونه‌ها، وضعیت قبولی یا مردودی و اقدامات اصلاحی ثبت شود.
