گل میخ عرشه فولادی چیست و چرا در سازه حیاتی است؟

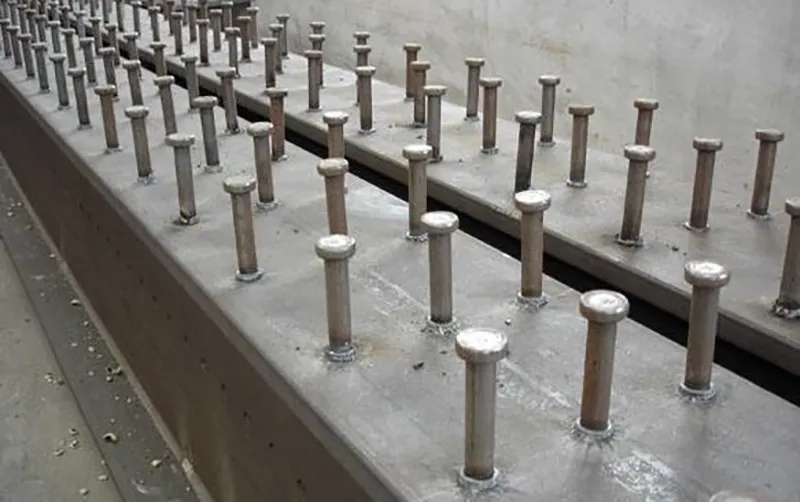

گل میخ عرشه فولادی که در اصطلاح مهندسی به آن Shear Stud یا برشگیر می گویند، قطعه ای فولادی با ساقه استوانه ای و سری قارچی شکل است. وظیفه اصلی این قطعه، انتقال نیروی برشی بین تیر آهن فولادی و دال بتنی سقف است.

بیایید ساده تر نگاه کنیم: در سقف های عرشه فولادی، بتن و فولاد دو ماده جدا از هم هستند. اگر گل میخ وجود نداشته باشد، بتن روی ورق فولادی می لغزد و سقف دچار خیز و لرزش می شود. گل میخ مانند یک «قفل مکانیکی قدرتمند» عمل می کند و باعث می شود بتن و فولاد به صورت یکپارچه و مرکب در برابر زلزله و فشار عمل کنند.

تولید این محصول حساسیت بسیار بالایی دارد و باید دقیقا مطابق با استاندارد گل میخ فولادی (ISO 13918) انجام شود. طبق این استاندارد بین المللی، متریال استفاده شده باید حتما از فولاد کم کربن و آلیاژی خاص باشد و به روش «فورج سرد» تولید شود تا در تست های خمش و کشش دچار شکست و بریدگی نشود.

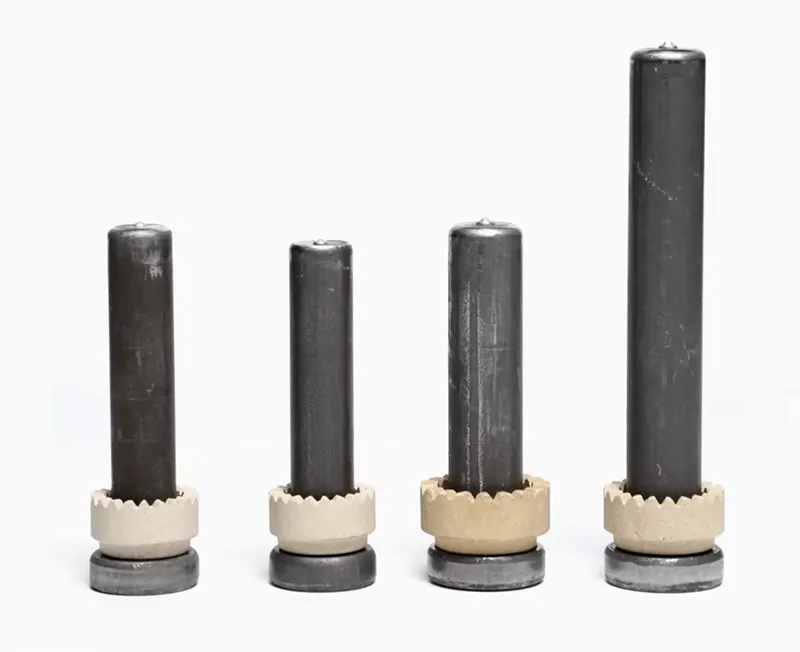

جدول راهنمای انتخاب سایز و ارتفاع مناسب

یکی از اولین سوالات خریداران این است: «چه سایزی برای پروژه من مناسب است؟». اگرچه نظر نهایی و تاییدیه باید توسط مهندس محاسب سازه انجام شود، اما جدول زیر استاندارد رایج در ساختمان سازی ایران است که می توانید به عنوان مرجع استفاده کنید:

نکته مهم: ارتفاع ذکر شده در جدول، ارتفاع نهایی بعد از جوشکاری است. با توجه به اینکه بخشی از گل میخ هنگام جوش ذوب می شود، طول اولیه آن ها کمی بلندتر تولید می شود.

۳ فاکتور طلایی و حیاتی قبل از خرید گل میخ

بازار پر از گل میخ های متفرقه و کارگاهی است که با قیمت های ارزانتر فروخته می شوند. اما قبل از اینکه پیش فاکتور را تایید کنید، برای حفظ سرمایه و اعتبار خود حتما این ۳ مورد را از تامین کننده بپرسید و در قرارداد قید کنید:

۱. روش تولید (تفاوت فورج سرد با گرم و تراشکاری)

بهترین و تنها روش استاندارد تولید گل میخ، فورج سرد (Cold Forging) است. چرا؟ چون در این روش، فولاد بدون حرارت دیدن شکل دهی می شود که باعث می شود ساختار مولکولی فولاد حفظ شده و تراکم آن افزایش یابد. این یعنی مقاومت کششی بسیار بالا.

در مقابل، گل میخ های تولید شده به روش ریخته گری یا تراشکاری (که متاسفانه در بازار موجود هستند)، ساختار شکننده ای دارند و اغلب در «تست خمش» از ناحیه اتصال به تیر می شکنند و فاقد ارزش فنی هستند.

۲. اهمیت حلقه سرامیکی (Ceramic Ferrule)

آیا گل میخ همراه با سرامیک عرضه می شود؟ این سوال بسیار مهم است. حلقه سرامیکی یک قطعه تزئینی نیست؛ بلکه یک قالب نسوز است که سه وظیفه مهم دارد:

• محافظت از حوضچه مذاب در برابر اکسید شدن با اکسیژن هوا.
• جلوگیری از پاشش مواد مذاب به اطراف و اپراتور.
• باعث می شود مواد مذاب به آرامی خنک شوند و جوش ترد و شکننده نشود.


در مجموعه توسعه صنعت، تمام بارها همراه با سرامیک استاندارد و خشک تحویل داده می شوند تا کیفیت جوش تضمین شود.

۳. تطابق با دستگاه جوش و کالیبراسیون

کیفیت نهایی کار شما حاصل ترکیب «گل میخ خوب» و «دستگاه خوب» است. برای اجرای صحیح جوش، علاوه بر گل میخ باکیفیت، به دستگاه جوش گل میخ (استاد ولدینگ) کالیبره شده نیاز دارید.

توجه داشته باشید که گل میخ های غیراستاندارد حتی اگر با بهترین دستگاه های اروپایی هم جوش داده شوند، باز هم جوش بی کیفیتی می دهند و کنده می شوند.

پارامترهای موثر بر قیمت گل میخ در بازار

شاید قیمت های متفاوتی در بازار بشنوید، اما قیمت گل میخ عرشه فولادی بصورت نهایی و تمام شده سفارش شما به چند عامل اصلی بستگی دارد که باید آنها را بدانید:

• قیمت روز میلگرد و آلیاژ فولاد: چون ماده اولیه اصلی فولاد است، نوسانات بازار آهن مستقیما روی قیمت گل میخ تاثیر دارد.
• نوع پوشش (گالوانیزه یا ساده): گل میخ ها در دو نوع ساده (خودرنگ) و گالوانیزه تولید می شوند. نوع گالوانیزه به دلیل داشتن لایه محافظ روی (Zinc) برای مناطق مرطوب مناسب تر است و قیمت بالاتری دارد.
• سایز و وزن: طبیعتا سایز ۲۲ به دلیل وزن بیشتر فولاد به کار رفته، از سایز ۱۹ گران تر است.

نکته بسیار مهم: هرگز کیفیت و ایمنی را فدای قیمت ارزان نکنید. استفاده از گل میخ های ضایعاتی شاید ۱۰ درصد هزینه خرید را کم کند، اما هزینه های تعمیرات سقف، برشکاری مجدد و یا رد شدن توسط مهندس ناظر، صدها برابر بیشتر خواهد بود.

روش های تست و بازرسی گل میخ (کنترل کیفیت)

از کجا مطمئن شویم جنسی که خریده ایم کیفیت لازم را دارد؟ طبق مبحث دهم مقررات ملی ساختمان، شما می توانید تست های زیر را انجام دهید:

1. تست خمش (Bend Test): رایج ترین تست کارگاهی است. بعد از جوشکاری، گل میخ را با لوله یا چکش تا ۳۰ درجه (و در برخی استانداردها تا ۶۰ درجه) خم می کنند. گل میخ باکیفیت باید خم شود اما جوش آن نشکند و ترک نخورد.
2. تست کشش: این تست در آزمایشگاه انجام می شود تا مقاومت کششی فولاد سنجیده شود.
3. تست ظاهری: ارتفاع تمام گل میخ ها بعد از جوش باید یکسان باشد و هاله جوش دور پایه آن باید کامل و ۳۶۰ درجه باشد.

چرا خرید از توسعه صنعت جوش؟

ما در مجموعه توسعه صنعت فقط یک فروشنده کالا نیستیم؛ ما مشاور فنی و همراه پروژه شما هستیم تا تاییدیه نهایی را بگیرید.

• تضمین کیفیت و اصالت: ارائه برگه آزمایش (Certificate) معتبر و ضمانت پاس کردن تست خمش برای تمام بارها.
• موجودی کامل انبار: پاسخگویی سریع به نیاز پروژه های شما به سراسر کشور در کمترین زمان.
• مشاوره فنی رایگان: قبل از خرید، کارشناسان ما نقشه های سازه شما را بررسی می کنند تا دقیق ترین سایز و تعداد را پیشنهاد دهند.
• بسته بندی استاندارد: تحویل کالا در بسته بندی های مقاوم به همراه تعداد دقیق سرامیک.
