جوشکاری گل میخ با پایان یافتن قوس الکتریکی تمام نمیشود. کیفیت واقعی اتصال زمانی مشخص میشود که کل فرایند، از آمادهسازی سطح و کنترل گل میخ و سرامیک گرفته تا تنظیم دستگاه، آزمونهای پیش از تولید، بازرسی چشمی و تستهای تکمیلی، تحت یک برنامه کنترل کیفیت مشخص قرار گیرد.
بازرسی جوش گل میخ با هدف اطمینان از سلامت اتصال بین گل میخ و فولاد پایه انجام میشود. در سقف عرشه فولادی این موضوع اهمیت بیشتری دارد؛ زیرا گل میخ برشی بخشی از سیستم انتقال نیرو بین تیر فولادی و دال بتنی است و نقص در جوش میتواند عملکرد اتصال مرکب را تحت تأثیر قرار دهد.
نکته مهم این است که «بازرسی جوش گل میخ» با «تست خمش گل میخ» یک مفهوم واحد نیست. تست خمش فقط یکی از ابزارهای کنترل است. یک برنامه بازرسی صحیح، شرایط قبل از جوشکاری، تستهای شروع کار، ظاهر اتصالات اجراشده، تستهای تکمیلی و نحوه برخورد با موارد مردود را در کنار هم بررسی میکند.
بازرسی جوش گل میخ از کجا شروع میشود؟
کنترل کیفیت نباید بعد از اجرای صدها گل میخ آغاز شود. بخش مهمی از عیوب جوش را میتوان قبل از روشن کردن دستگاه شناسایی کرد.
در این مرحله باید نوع، قطر و طول گل میخ با نقشه و مشخصات پروژه تطبیق داده شود و در صورت الزام پروژه، مدارک ردیابی متریال و مشخصات محصول نیز بررسی شود. سرامیک فرول باید متناسب با گل میخ و فرایند جوشکاری باشد و در شرایط خشک نگهداری شود. سطح فولاد پایه نیز باید در محل اتصال خشک و عاری از آلودگیهایی باشد که مانع تشکیل جوش مناسب میشوند.
در جوشکاری از روی ورق عرشه یا Through-Deck Welding، وضعیت تماس ورق با تیر، شرایط پوشش سطح، موقعیت گل میخ و شرایط واقعی اجرای پروژه نیز باید در تنظیم فرایند در نظر گرفته شود.
تنظیمات دستگاه مانند جریان، زمان، Lift، Plunge یا Protrusion و وضعیت کابلها نیز نباید بر اساس یک عدد ثابت برای همه پروژهها انتخاب شوند. مبنا باید WPS، مشخصات دستگاه و گل میخ، شرایط واقعی کار و نتیجه آزمونهای شروع تولید باشد.
آزمون شروع شیفت و کنترل Setup دستگاه
یکی از مهمترین مراحل کنترل کیفیت، تست قبل از ادامه تولید انبوه است.

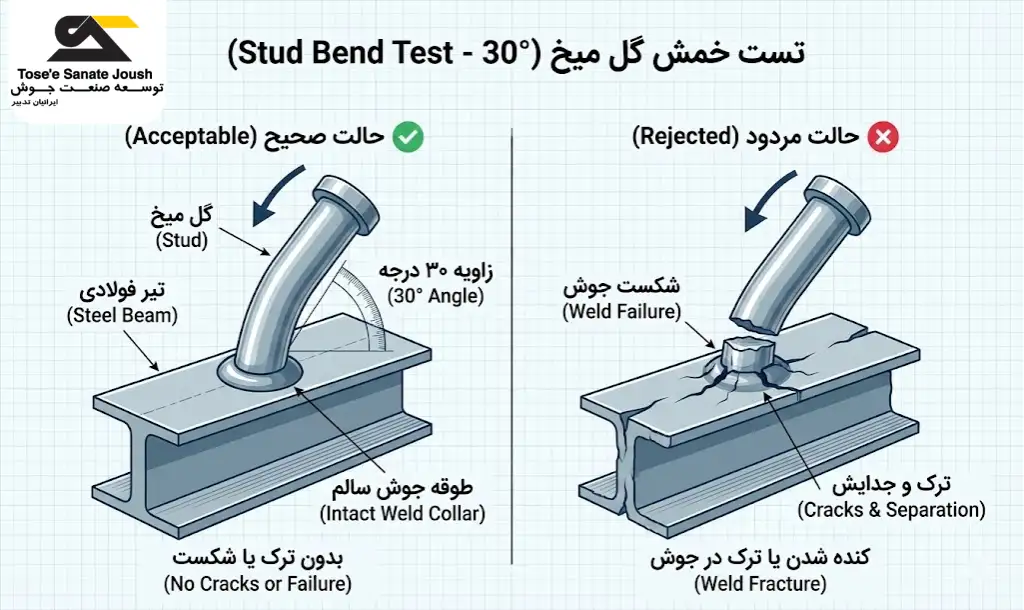

در AWS D1.1:2025، در شروع هر روز یا شیفت تولید با یک Setup مشخص و برای سایز و نوع مشخص گل میخ، دو گل میخ اول باید آزمایش شوند. پس از سرد شدن، علاوه بر کنترل ظاهری، این نمونهها تقریباً ۳۰ درجه از محور اولیه خم میشوند. اگر Setup مؤثر جوشکاری تغییر کند، کنترل مربوط به شروع تولید باید پیش از ادامه کار تکرار شود.
این مرحله با بازرسی گل میخهای تولیدی اشتباه نشود. زاویه ۳۰ درجهای که در آزمون آغاز تولید استفاده میشود، به این معنی نیست که تمام گل میخهای پروژه باید ۳۰ درجه خم شوند.
در پروژههایی که ISO 14555 مبنای کار است، Production Test، Simplified Production Test و Production Surveillance باید دقیقاً مطابق ویرایش استاندارد مورد استناد، WPS و مدارک قرارداد اجرا شوند. ISO 14555:2025 بهطور مشخص آزمونهای تولید، پایش تولید، ثبت نتایج و اقدامات اصلاحی را در ساختار استاندارد خود پیشبینی کرده است.
بازرسی جوش گل میخ بصورت چشمی
بازرسی چشمی اولین و مهمترین کنترل روی اتصالات اجراشده است. هدف آن فقط پیدا کردن گل میخ کج یا جوش «بدشکل» نیست؛ بلکه باید مشخص شود اتصال از نظر معیارهای پذیرش استاندارد مورد استفاده قابل قبول است یا به کنترل تکمیلی نیاز دارد.
طبق AWS D1.1:2025، گل میخ پس از جوشکاری باید فاقد ناپیوستگی یا مادهای باشد که در عملکرد موردنظر آن اختلال ایجاد کند، قطر اولیه پایه گل میخ کاهش پیدا نکرده باشد و Flash جوش بهصورت ۳۶۰ درجه تشکیل شده باشد. در عین حال، این استاندارد تصریح میکند که برخی ناپیوستگیهای جزئی در ساقه Flash و ترکهای انقباضی کوچک الزاماً به معنای مردودی اتصال نیستند. بنابراین صرفاً «کاملاً صاف و زیبا بودن» یقه جوش معیار فنی پذیرش نیست.
کنترل ارتفاع نهایی گل میخ نیز میتواند برای تشخیص تغییر غیرعادی Burn-off مفید باشد، اما بهتر است یک عدد ثابت مانند ۳ تا ۵ میلیمتر برای تمام دستگاهها، سایزها و پروژهها درج نشود. مقدار مورد انتظار باید با WPS یا دادههای فرایند مقایسه شود.
تست خمش چه نقشی در بازرسی جوش گل میخ دارد؟
تست خمش گل میخ یک روش مکانیکی برای ارزیابی رفتار اتصال است، اما زاویه و شرایط اجرای آن به هدف آزمون بستگی دارد.
همانطور که گفته شد، AWS D1.1 برای دو گل میخ آزمون شروع تولید، خمش حدود ۳۰ درجه را پیشبینی میکند. در مقابل، اگر در بازرسی تولید یک گل میخ معیار Flash کامل ۳۶۰ درجه را نداشته باشد یا اتصال با جوش تعمیر شده باشد، استاندارد خمش حدود ۱۵ درجه را برای کنترل آن مشخص میکند. در گل میخ دارای Flash ناقص، جهت خمش باید به سمت مخالف بخش فاقد Flash باشد. اگر گل میخ تحت این آزمون نشانهای از شکست نشان ندهد، برای استفاده قابل قبول محسوب میشود.
سایر روشهای تست و کنترل گل میخ
| روش کنترل | کاربرد اصلی | محل معمول اجرا | نکته مهم |
|---|---|---|---|
| بازرسی چشمی | کنترل وضعیت اتصال اجراشده و شناسایی موارد مشکوک | پروژه | پایه اصلی کنترل تولید |
| تست خمش | کنترل Setup، اتصالات مشکوک، تعمیرشده یا نمونههای تعیینشده | پروژه | زاویه آزمون به هدف تست و استاندارد بستگی دارد |
| تست کشش | ارزیابی خواص یا صلاحیت اتصال/محصول در شرایط تعیینشده | آزمایشگاه یا Qualification | تست روتین همه گل میخهای پروژه نیست |
| Macro Examination | مشاهده نفوذ و وضعیت ناحیه جوش در مقطع | Qualification / آزمایشگاه | آزمون مخرب است |
| Ring Test یا کنترلهای تکمیلی | در صورت پیشبینی در استاندارد یا برنامه QC | پروژه | جایگزین مستقل تمام معیارهای پذیرش نیست |
| Push-Out Test | بررسی مقاومت، لغزش و شکلپذیری اتصال برشی | آزمایشگاه و تحقیق | آزمون پذیرش روزمره جوش کارگاهی نیست |
تفکیک Push-Out Test اهمیت زیادی دارد. در مطالعه آزمایشگاهی پیوست، آزمون Push Test طبق Eurocode 4 Annex B2 برای بررسی مقاومت و شکلپذیری Headed Stud Connector و ثبت نیرو و لغزش بهکار رفته است؛ بنابراین نباید آن را با تست روزمره پذیرش جوش در پروژه یکی دانست.
اگر یک جوش گل میخ مردود یا مشکوک باشد چه باید کرد؟
در صورت مشاهده نقص، نخست باید اتصال موردنظر علامتگذاری شود و علت احتمالی بررسی شود. ادامه جوشکاری بدون بررسی تنظیمات دستگاه، سطح کار، وضعیت فرول، کابلها یا روش اجرا میتواند همان عیب را در تعداد زیادی اتصال تکرار کند.
برای گل میخهای فاقد Flash کامل یا اتصالات تعمیرشده، آزمون تکمیلی باید مطابق استاندارد و برنامه بازرسی پروژه انجام شود. بازرس نیز در صورت وجود شرایط مشکوک میتواند تعداد معقولی از گل میخهای دیگر را برای آزمون تکمیلی انتخاب کند.
روش تعمیر یا جایگزینی نباید با یک دستور عمومی مانند «همیشه با الکترود E7018 تعمیر شود» تعیین شود. AWS برای برخی شرایط امکان Repair Welding را پیشبینی میکند، اما نحوه اجرا باید مطابق الزامات کد، WPS مورد تأیید و نظر مهندس مسئول پروژه باشد.
اگر مشکل اصلی مربوط به کیفیت جوشکاری، تنظیم دستگاه، رطوبت، سطح یا تجهیزات باشد، پیشنهاد به مطالعه توضیح تفصیلی آن در مقاله «عیبیابی جوش گل میخ» میشود.
چکلیست کنترل کیفیت و بازرسی جوش گل میخ
این جدول را پیشنهاد میکنم عیناً در صفحه قرار دهید؛ هم ارزش عملی صفحه را بالا میبرد و هم دقیقاً خواسته این تسک را پوشش میدهد.
| مرحله | مورد کنترل | معیار / مدرک کنترل | نتیجه |
|---|---|---|---|
| مدارک | استاندارد و ویرایش مرجع پروژه مشخص است | قرارداد، Specification، WPS | ☐ قبول ☐ اصلاح |
| محصول | نوع، قطر و طول گل میخ با نقشه تطابق دارد | نقشه و مشخصات محصول | ☐ قبول ☐ اصلاح |
| فرول | نوع و سایز سرامیک صحیح و فرول خشک و سالم است | کنترل ظاهری / دستورالعمل تولیدکننده | ☐ قبول ☐ اصلاح |
| سطح | محل جوش تمیز و خشک و فاقد آلودگی مؤثر بر جوش است | بازرسی قبل از اجرا | ☐ قبول ☐ اصلاح |
| تجهیزات | Setup دستگاه با WPS و شرایط کار تطابق دارد | Current، Time، Lift، Plunge و کابل | ☐ قبول ☐ اصلاح |
| عرشه | در Through-Deck Welding تماس ورق و تیر مناسب است | بازرسی محل اجرا | ☐ قبول ☐ اصلاح |
| شروع تولید | آزمونهای لازم قبل از تولید انجام شدهاند | گزارش Pre-production / Setup Test | ☐ قبول ☐ اصلاح |
| تولید | وضعیت Flash و پایه گل میخ کنترل شده است | معیار پذیرش استاندارد | ☐ قبول ☐ تست تکمیلی |
| موارد مشکوک | تست تکمیلی لازم انجام شده است | استاندارد / نظر بازرس | ☐ قبول ☐ مردود |
| تعمیر | Repair یا Replacement با روش تأییدشده انجام شده است | WPS / دستور مهندس | ☐ قبول ☐ اصلاح |
| آزمون مجدد | اتصال تعمیرشده یا جایگزین دوباره کنترل شده است | گزارش QC | ☐ قبول ☐ مردود |
| ثبت نهایی | محل، شیفت، اپراتور، Setup و نتایج ثبت شدهاند | فرم بازرسی | ☐ تکمیل |
راهنمای SDI نیز در حوزه نصب و جوشکاری خود Steel Deck بر اهمیت WPS، Qualification و Visual Inspection در سیستم QA/QC تأکید میکند؛ البته الزامات آن برای جوش ورق Deck است و جایگزین AWS D1.1 یا ISO 14555 برای Stud Welding محسوب نمیشود.
تفاوت بازرسی جوش گل میخ با کنترل کیفیت خود گل میخ
بازرسی جوش بیشتر روی اتصال اجراشده و فرایند نصب تمرکز دارد، اما کیفیت خود گل میخ نیز باید جداگانه کنترل شود. ISO 13918 مشخصات مربوط به Stud و Ceramic Ferrule، از جمله ابعاد، مواد و خواص مکانیکی را پوشش میدهد. بنابراین یک گل میخ میتواند از نظر محصول استاندارد باشد اما در اثر اجرای نامناسب، جوش مردود ایجاد کند؛ برعکس، بهترین تنظیمات دستگاه نیز نمیتواند ضعف جدی متریال نامناسب را جبران کند.
سؤالات متداول بازرسی جوش گل میخ
آیا همه گل میخ ها باید تست خمش شوند؟
خیر. تست خمش برای تمام گل میخهای تولیدی به یک شکل انجام نمیشود. آزمونهای آغاز تولید، موارد دارای نقص ظاهری، اتصالات تعمیرشده و نمونههایی که بازرس انتخاب میکند شرایط متفاوتی دارند. بازرسی چشمی و برنامه کنترل تولید باید مطابق استاندارد و مدارک پروژه اجرا شود.
تفاوت خمش ۳۰ درجه و ۱۵ درجه چیست؟
در AWS D1.1، خمش حدود ۳۰ درجه برای نمونههای آزمون شروع تولید کاربرد دارد. خمش حدود ۱۵ درجه در بازرسی اتصالاتی مطرح میشود که Flash کامل ندارند یا تعمیر شدهاند. بنابراین نمیتوان یک زاویه را بهعنوان «زاویه تست همه گل میخها» اعلام کرد.
آیا ناقص بودن بخشی از یقه جوش به معنی مردودی قطعی است؟
خیر؛ در AWS D1.1 گل میخی که معیار Flash کامل را نداشته باشد باید وارد فرایند کنترل تکمیلی شود. نتیجه نهایی بر اساس آزمون و معیار پذیرش استاندارد مشخص میشود.
آیا Push-Out Test همان تست جوش گل میخ در پروژه است؟
خیر. Push-Out Test معمولاً برای بررسی رفتار برشی، مقاومت و لغزش اتصال در محیط آزمایشگاهی استفاده میشود و با بازرسی روتین جوش گل میخ در کارگاه تفاوت دارد.
گل میخی که تست خمش را پاس کرده باید صاف شود؟
در حالت معمول، گل میخ قابل قبول که در بتن مدفون خواهد شد میتواند در وضعیت خمشده باقی بماند. اگر اسناد پروژه صافکردن را الزام کنند، باید مطابق الزامات پروژه و بدون استفاده از حرارت انجام شود.
جمعبندی بازرسی جوش گل میخ
بازرسی جوش گل میخ یک تست واحد نیست، بلکه زنجیرهای از کنترلهاست که از انتخاب محصول و آمادهسازی محل جوش آغاز میشود و تا کنترل Setup، بازرسی ظاهری، آزمونهای تکمیلی، اصلاح اتصالات معیوب و ثبت نتایج ادامه دارد.
مهمترین اشتباه در کنترل کیفیت این است که تمام موضوع بازرسی به «خم کردن چند گل میخ با چکش» تقلیل داده شود. تست خمش جایگاه مشخص خود را دارد، اما باید در کنار WPS، بازرسی چشمی، کنترل فرایند و مستندسازی استفاده شود.
