فاصله گل میخ عرشه فولادی؛ راهنمای مهندسی آرایش و جانمایی روی تیر

فاصله گل میخ عرشه فولادی یکی از پارامترهای مهم در طراحی و اجرای اتصال برشی میان تیر فولادی و دال بتنی است. انتخاب صحیح این فاصله، علاوه بر تأمین ظرفیت موردنیاز اتصال، باید با هندسه ورق عرشه، جهت ریب‌ها، عرض بال تیر و محدودیت‌های اجرایی هماهنگ باشد.

یکی از اشتباهات رایج در اجرای سقف عرشه فولادی، استفاده از یک فاصله ثابت برای تمام تیرها و پروژه‌هاست. درحالی‌که حتی اگر قطر گل میخ در دو پروژه یکسان باشد، تفاوت در ارتفاع و گام ورق، مشخصات تیر، مقاومت بتن و شرایط بارگذاری می‌تواند آرایش متفاوتی را ضروری کند.

در این راهنما از توسعه صنعت جوش، عوامل تعیین‌کننده فاصله گل میخ، تفاوت آرایش طولی و عرضی، محدودیت‌های جانمایی در ریب و روش کنترل نقشه اجرایی را بررسی می‌کنیم.

نکته فنی: فاصله نهایی گل میخ باید مطابق نقشه مصوب سازه و ضوابط طراحی حاکم بر پروژه تعیین شود. مقادیر تجربی یا آرایش‌های متداول اجرایی، جایگزین طراحی مهندسی نیستند.

فاصله گل میخ عرشه فولادی چگونه تعیین می‌شود؟

پاسخ کوتاه این است که فاصله گل میخ باید بر اساس ظرفیت اتصال برشی موردنیاز و امکان اجرای صحیح آن روی تیر تعیین شود.

گل میخ برشی یا Headed Shear Stud وظیفه انتقال نیروی برشی طولی میان تیر فولادی و دال بتنی را بر عهده دارد. به همین دلیل، تعداد و نحوه توزیع آن باید با رفتار سازه مرکب هماهنگ باشد.

در تعیین فاصله گل میخ، چند عامل به‌صورت هم‌زمان بررسی می‌شوند:

• مقدار نیروی برشی طولی موردنیاز در اتصال فولاد و بتن
• قطر و ارتفاع گل میخ و مقاومت طراحی آن
• نوع و ابعاد مقطع فولادی، به‌ویژه عرض و ضخامت بال تیر
• گام، ارتفاع و عرض دره ورق عرشه
• جهت قرارگیری ریب‌های ورق نسبت به محور تیر
• تعداد گل میخ پیش‌بینی‌شده در هر ریب
• فاصله گل میخ‌ها از یکدیگر و از لبه‌های تیر و بتن
• شرایط نصب، جوشکاری، آرماتورگذاری و بتن‌ریزی

بنابراین، تعیین فاصله صرفاً با تقسیم طول تیر بر تعداد گل میخ انجام نمی‌شود. ابتدا باید تعداد و ظرفیت موردنیاز اتصال مشخص شود و سپس امکان جانمایی آن با توجه به محدودیت‌های طراحی و اجرا بررسی گردد.

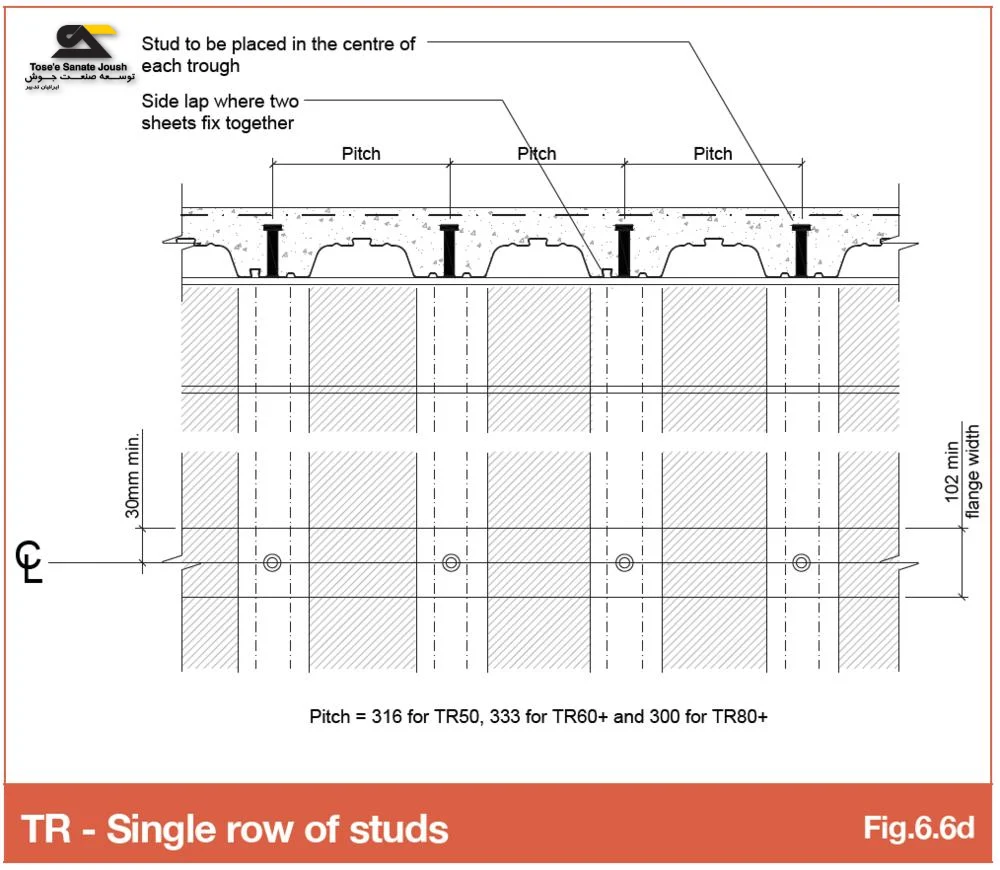

تفاوت فاصله طولی و عرضی گل میخ چیست؟

برای خواندن صحیح نقشه جانمایی گل میخ، ابتدا باید دو جهت اصلی فاصله‌گذاری را از یکدیگر تفکیک کنیم.

فاصله طولی گل میخ (Longitudinal Spacing)

فاصله طولی، فاصله مرکز تا مرکز دو گل میخ متوالی در امتداد محور طولی تیر فولادی است.

این فاصله باید به‌گونه‌ای انتخاب شود که انتقال نیروی برشی طولی در طول ناحیه موردنظر تأمین شود و محدودیت‌های حداقل و حداکثر فاصله نیز رعایت شده باشند.

در برخی پروژه‌ها، توزیع یکنواخت گل میخ در طول یک ناحیه طراحی مجاز است؛ اما این موضوع همیشگی نیست و به شرایط تحلیل و ضوابط طراحی بستگی دارد.

فاصله عرضی گل میخ (Transverse Spacing)

فاصله عرضی، فاصله مرکز تا مرکز گل میخ‌هایی است که در عرض بال تیر یا در یک ردیف عرضی قرار گرفته‌اند.

این فاصله به عرض مؤثر بال تیر، قطر گل میخ، هندسه دره ورق، فضای موردنیاز جوشکاری و محدودیت‌های بتن اطراف اتصال وابسته است.

اگر عرض بال تیر محدود باشد، نمی‌توان صرفاً برای افزایش تعداد اتصال، چند گل میخ را بدون بررسی فاصله مجاز و شرایط اجرایی در کنار یکدیگر قرار داد.

توجه: فاصله طولی و عرضی دو مفهوم متفاوت هستند و هرکدام باید جداگانه در نقشه اجرایی مشخص و کنترل شوند.

تأثیر ریب ورق عرشه بر فاصله و آرایش گل میخ

یکی از عوامل کلیدی در جانمایی گل میخ، جهت قرارگیری ریب یا کنگره ورق عرشه نسبت به محور تیر است.

در طراحی سازه‌های مرکب، دو وضعیت اصلی برای این موضوع در نظر گرفته می‌شود.

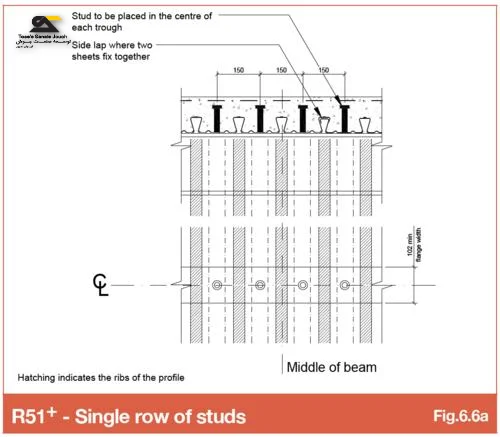

آرایش گل میخ در ریب‌های عمود بر تیر

در این حالت، امتداد ریب‌های ورق عرشه عمود بر محور طولی تیر فولادی است و کنگره‌های ورق از روی تیر عبور می‌کنند.

گل میخ‌ها در محل تقاطع دره‌های ورق و بال تیر جانمایی می‌شوند. بنابراین گام ورق و موقعیت واقعی دره‌ها، فضای قابل‌استفاده برای نصب را تحت تأثیر قرار می‌دهند.

در این آرایش باید موارد زیر کنترل شوند:

• تطابق محل گل میخ با موقعیت واقعی دره ورق
• تعداد گل میخ پیش‌بینی‌شده در هر ریب
• عرض مفید دره و فضای بتن اطراف اتصال
• امکان استقرار صحیح سرامیک و تفنگ جوشکاری
• ظرفیت طراحی گل میخ با درنظرگرفتن هندسه ورق

نکته مهم این است که نصب یک گل میخ در هر ریب، یک قانون عمومی برای تمام پروژه‌ها نیست. تعداد موردنیاز و تعداد قابل‌استقرار باید با محاسبات و جزئیات مصوب مطابقت داشته باشند.

آرایش گل میخ در ریب‌های موازی با تیر

در آرایش موازی، ریب‌های ورق در امتداد طول تیر قرار می‌گیرند و محل قرارگیری گل میخ در یک ناحیه طولی مشخص از ورق امتداد می‌یابد.

در این وضعیت، انتخاب فاصله طولی انعطاف متفاوتی نسبت به حالت ریب عمود دارد؛ بااین‌حال محدودیت‌های هندسی و مقاومتی همچنان برقرار هستند.

در بررسی این آرایش باید عرض ناحیه بتنی اطراف گل میخ، ارتفاع ریب، موقعیت گل میخ نسبت به بال تیر و امکان اجرای صحیح جوش کنترل شود.

تغییر جهت ریب نباید بدون بررسی مجدد جزئیات اتصال انجام شود؛ زیرا ظرفیت مؤثر گل میخ در دو آرایش الزاماً یکسان نیست.

آیا گام ورق همان فاصله گل میخ است؟

خیر. گام ورق عرشه (Deck Pitch) فاصله تکرار دو ریب مشابه در پروفیل ورق است؛ درحالی‌که فاصله گل میخ به فاصله مرکز تا مرکز اتصالات نصب‌شده روی تیر گفته می‌شود.

در آرایش ریب‌های عمود بر تیر، ممکن است محل نصب گل میخ‌ها با تکرار گام ورق هماهنگ باشد؛ اما این هماهنگی هندسی به‌تنهایی به معنای تأیید تعداد یا فاصله نهایی اتصال نیست.

برای مثال، تغییر تعداد گل میخ در هر ریب، حذف یک محل نصب یا استفاده از آرایش متفاوت می‌تواند باعث شود که الگوی گل میخ با گام تکرارشونده ورق یکسان نباشد.

بنابراین، هنگام کنترل نقشه باید سه پارامتر مستقل مشخص باشند: گام ورق، موقعیت ریب‌ها و آرایش طراحی‌شده گل میخ‌ها.

فاصله گل میخ از لبه تیر و لبه بتن چقدر باید باشد؟

فاصله از لبه یکی از مهم‌ترین محدودیت‌های جانمایی است و لازم است دو وضعیت متفاوت در آن بررسی شود.

فاصله گل میخ از لبه بال تیر فولادی

برای اجرای صحیح جوش و انتقال نیرو، باید میان محل اتصال گل میخ و لبه آزاد بال تیر فاصله کافی وجود داشته باشد.

نزدیک‌بودن بیش‌ازحد گل میخ به لبه بال می‌تواند فضای اجرای جوش را محدود کند و شرایط انتقال نیرو از اتصال به مقطع فولادی را تحت تأثیر قرار دهد.

در کنترل این بخش باید عرض بال تیر، قطر گل میخ، محل محور اتصال و الزامات استاندارد طراحی و جوشکاری بررسی شوند.

فاصله از لبه باید دقیقاً مطابق تعریف مرجع طراحی اندازه‌گیری شود؛ فاصله از محور گل میخ و فاصله آزاد بدنه گل میخ تا لبه، یکسان نیستند.

فاصله گل میخ از لبه دال بتنی

محدودیت لبه دال با محدودیت لبه بال تیر تفاوت دارد.

در نواحی نزدیک لبه آزاد بتن، باید علاوه بر موقعیت گل میخ، پوشش و محصورشدگی کافی بتن، احتمال ترک‌خوردگی یا شکافت طولی و نحوه مهار آرماتورهای مربوط به انتقال برش بررسی شود.

در چنین شرایطی، صرفاً رعایت فاصله گل میخ از لبه فولادی برای تأیید جزئیات اتصال کافی نیست.

آرایش تک‌ردیفه، دوردیفه و زیگزاگی گل میخ

با توجه به عرض تیر، تعداد اتصال موردنیاز و هندسه ورق، ممکن است آرایش گل میخ‌ها به شکل‌های متفاوتی طراحی شود.

آرایش زیگزاگی صرفاً یک روش برای افزایش تعداد گل میخ در فضای محدود نیست. استفاده از آن باید با ضوابط فاصله‌گذاری و عملکرد اتصال سازگار باشد.

همچنین در شرایطی که هندسه ورق اجازه قرارگیری مرکزی گل میخ در دره را نمی‌دهد، جانمایی متناوب در دو سمت دره ممکن است طبق ضوابط طراحی مربوط مطرح شود. این تغییر باید در نقشه اجرایی مشخص باشد، نه اینکه بدون هماهنگی در محل پروژه انجام شود.

آیا فاصله گل میخ در تمام طول تیر باید یکسان باشد؟

لزوماً خیر.

در طراحی تیر مرکب، آرایش اتصال‌های برشی به نحوه انتقال نیرو میان فولاد و بتن وابسته است. بسته به سیستم سازه‌ای و روش طراحی، ممکن است توزیع یکنواخت گل میخ در یک ناحیه مجاز باشد یا کنترل متفاوتی در طول تیر ضرورت پیدا کند.

در این بخش باید به موارد زیر توجه کرد:

• موقعیت تکیه‌گاه‌ها و مقاطع بحرانی
• وجود بارهای متمرکز و تغییرات قابل‌توجه در شرایط بارگذاری
• نوع تیر از نظر ساده، پیوسته یا طره‌ای بودن
• میزان اتصال برشی طراحی‌شده
• نیاز به هماهنگی جزئیات اتصال با آرماتورهای دال

به همین دلیل، تغییر خودسرانه فاصله‌ها برای آسان‌ترشدن اجرا مجاز نیست؛ حتی زمانی که تعداد کل گل میخ‌های نصب‌شده تغییر نکند.

ارتباط قطر و ارتفاع گل میخ با آرایش آن

قطر و ارتفاع گل میخ علاوه بر ظرفیت مقاومتی، بر محدودیت‌های هندسی اتصال نیز اثر دارند.

به‌عنوان نمونه، تغییر قطر گل میخ از ۱۹ به ۲۲ میلی‌متر ممکن است باعث تغییر الزامات فاصله‌گذاری، شرایط نصب و قابلیت استفاده از روش جوشکاری موردنظر شود.

ارتفاع گل میخ نیز باید با عمق ریب و ضخامت دال هماهنگ باشد تا ارتفاع مؤثر اتصال در بتن و الزامات مربوط به سر گل میخ تأمین شود.

نکته مهم دیگر، تفاوت روش جوشکاری مستقیم روی تیر و جوشکاری از روی ورق عرشه (Through-Deck Welding) است. امکان استفاده از هر قطر و آرایشی در این دو روش نباید یکسان فرض شود.

بنابراین، هنگام تغییر مشخصات گل میخ در مرحله تأمین کالا، لازم است تأثیر آن بر جزئیات مصوب اتصال نیز بررسی شود.

چک‌لیست کنترل فاصله و جانمایی گل میخ در نقشه اجرایی

پیش از شروع عملیات جوشکاری، بهتر است نقشه‌های سازه و شاپ‌دراوینگ با یک چک‌لیست مشخص بررسی شوند.

چنانچه میان نقشه سازه و شرایط واقعی اجرا اختلاف وجود داشته باشد، موضوع باید پیش از تغییر آرایش گل میخ به طراح یا ناظر مسئول ارجاع شود.

اشتباهات رایج در فاصله‌گذاری گل میخ عرشه فولادی

بخشی از مشکلات جانمایی اتصال برشی ناشی از برداشت نادرست از نقشه یا استفاده از الگوهای تکراری بدون بررسی شرایط پروژه است.

مهم‌ترین خطاهای قابل پیشگیری عبارت‌اند از:

1. استفاده از یک فاصله ثابت برای تمام تیرها: بدون توجه به تفاوت شرایط طراحی و هندسه ورق.
2. یکسان فرض‌کردن گام ورق و فاصله گل میخ: بدون کنترل تعداد و موقعیت واقعی اتصال.
3. افزایش تعداد گل میخ در هر ریب بدون بررسی فنی: با این تصور که اضافه‌شدن قطعات همواره ظرفیت اتصال را به همان نسبت افزایش می‌دهد.
4. نادیده‌گرفتن محدودیت لبه‌ها: به‌ویژه روی تیرهای دارای بال باریک یا در نواحی نزدیک لبه دال.
5. تغییر آرایش در کارگاه بدون اصلاح و تأیید نقشه: حتی در شرایطی که تعداد نهایی قطعات ثابت باقی بماند.
6. بی‌توجهی به امکان اجرای جوش: جانمایی باید علاوه بر محاسبات، فضای کافی برای سرامیک، تجهیزات و کیفیت مناسب جوش داشته باشد.

تفاوت محاسبه تعداد گل میخ با تعیین فاصله آن

محاسبه تعداد گل میخ و طراحی آرایش آن، دو مرحله مرتبط اما متفاوت هستند.

در مرحله محاسبه تعداد، ظرفیت برشی موردنیاز اتصال و مقاومت طراحی گل میخ بررسی می‌شود تا تعداد مناسب اتصال برای ناحیه موردنظر تعیین شود.

در مرحله جانمایی، باید مشخص شود این تعداد گل میخ چگونه و با چه فاصله‌ای روی تیر قرار می‌گیرند تا الزامات هندسی، مقاومتی و اجرایی تأمین شوند.

اگر هدف شما برآورد مقدار مصرف و متره پروژه است، راهنمای مستقل تعداد گل میخ عرشه فولادی در هر متر مربع و نحوه محاسبه آن را مطالعه کنید.
