در نگاه اول، شاید گل میخ ساختمانی شبیه یک پیچ ساده با سرِ قارچی به نظر برسد. اما این قطعه کوچک، مسئولیت سنگینی بر دوش دارد: «جلوگیری از جدا شدن سقف بتنی از تیرآهن در هنگام زلزله!»
در سازههای مدرن (سقفهای کامپوزیت)، بتن و فولاد باید مثل یک جسم واحد عمل کنند. گل میخ (Shear Stud) دقیقاً همان قطعهای است که این دو ماده ناهمگن را به هم میدوزد. در این مقاله، کاربرد، انواع و نکات حیاتی نصب این قطعه را بررسی میکنیم.
دریافت لیست قیمت روز گل میخ + مشاوره خرید
گل میخ ساختمانی (Shear Stud) دقیقاً چیست؟

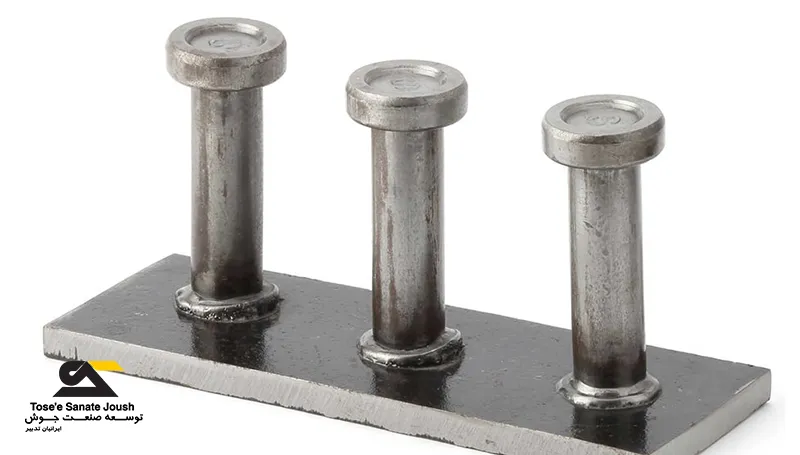

گل میخ یک برشگیر (Shear Connector) فولادی است که طی فرآیند فورج سرد تولید میشود. این قطعه روی بال تیرآهن جوش داده میشود و پس از بتنریزی، درون بتن مدفون میشود.
وظیفه اصلی آن چیست؟
اگر گل میخ نباشد، وقتی زلزله میآید، دال بتنی روی تیرآهن میلغزد (مثل کتابی که روی میز سر میخورد). گل میخ با درگیر شدن در بتن، جلوی این لغزش را میگیرد و نیروی برشی را از بتن به تیرآهن منتقل میکند.
کاربردهای اصلی گل میخ در صنعت ساختمان
برخلاف تصور عمومی، گل میخ فقط برای سقف نیست. کاربردهای اصلی عبارتند از:
- سقف عرشه فولادی (Metal Deck): مهمترین کاربرد. گل میخ ورق گالوانیزه را به تیر جوش میدهد و همزمان در بتن درگیر میشود.
- پلسازی (Bridge Construction): در پلهای کامپوزیت برای اتصال عرشه بتنی به شاهتیرهای فولادی.
- سولهها و سازههای صنعتی: برای اجرای نیمطبقههای اداری یا انبار.
- دیوارهای برشی (Shear Walls): گاهی برای اتصال صفحات فولادی به بتن فونداسیون استفاده میشود.
تفاوت “گل میخ ساختمانی” با “گل میخ معمولی”
بسیاری از سازندگان برای کاهش هزینه، از گل میخهای صنعتی (تراشکاری شده) استفاده میکنند. این یک اشتباه مرگبار است!
ویژگی | گل میخ ساختمانی (استاندارد) | گل میخ معمولی / صنعتی |
روش تولید | فورج سرد (Cold Forging) (افزایش استحکام مولکولی) | تراشکاری (قطع بافت فلز و ترد شدن) |
آلیاژ | فولاد کمکربن مخصوص جوش | میلگرد ذوبی یا ضایعات آهن |
رفتار در زلزله | خم میشود اما نمیشکند | بلافاصله میشکند (چون ترد است) |
استاندارد | ISO 13918 / مبحث دهم | ندارد |
برای دیدن تصاویر شکست گل میخهای تقلبی، مقاله تفاوت گل میخ فورج و تراشکاری را ببینید.

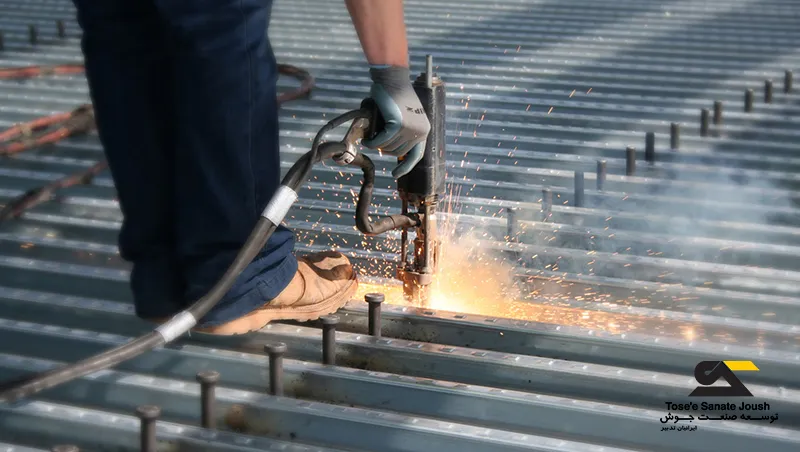

روش نصب: چرا فقط “استاد ولدینگ”؟
گل میخهای ساختمانی را نمیتوان با الکترود و ترانس جوش معمولی نصب کرد (مگر در موارد تعمیراتی خاص). روش استاندارد، استفاده از دستگاه جوش استاد ولدینگ است.
مراحل نصب استاندارد گل میخ ساختمانی:
- تمیزکاری: سطح تیرآهن سنگزنی میشود تا زنگ و رنگ پاک شود.
- حلقه سرامیکی: یک سرامیک نسوز دور محل جوش قرار میگیرد.
- شلیک: تفنگ جوشکاری در کسری از ثانیه (مثلاً ۸۰۰ میلیثانیه) جریان ۲۰۰۰ آمپر را عبور میدهد.
- حوضچه مذاب: پایه گل میخ و سطح تیر ذوب شده و با هم ترکیب میشوند.
مزیت این روش: سرعت بسیار بالا (نصب ۱۰۰۰ عدد در روز) و کیفیت جوش نفوذی که از خودِ فلز پایه قویتر است.
مشخصات فنی و سایزهای رایج
گل میخها در سایزهای مختلفی تولید میشوند، اما دو سایز در ایران پرکاربردترین هستند:
- سایز ۱۹ در ۱۰۰ (mm): رایجترین سایز برای ساختمانهای مسکونی با سقف عرشه فولادی.
- سایز ۱۹ در ۱۱۵ (mm): برای سقفهایی که ضخامت بتن بیشتری دارند.
(نکته: عدد ۱۰۰ یا ۱۱۵، ارتفاع “قبل از جوش” است. بعد از جوشکاری، حدود ۵ میلیمتر از طول کم میشود).
سوالات متداول گل میخ ساختمانی (FAQ)
آیا میتوان از میلگرد به جای گل میخ استفاده کرد؟
خیر. میلگردهای معمولی جوشپذیری ضعیفی دارند و در محل جوش دچار تردی و شکست میشوند. همچنین شکل هندسی آنها (نداشتن سرِ پهن) نمیتواند جلوی بلند شدن سقف (Uplift) را بگیرد.
تست تایید کیفیت گل میخ چیست؟
مهمترین تست کارگاهی، تست خمش ۳۰ درجه است. ناظر با لوله اهرم، گل میخ را ۳۰ درجه خم میکند. اگر جوش نشکست و گل میخ فقط خم شد، یعنی کیفیت مورد تایید است.
قیمت گل میخ ساختمانی چقدر است؟
قیمت گل میخ مستقیماً تابع قیمت روز مفتول فولادی و هزینه تولید (فورج) است. گل میخهای استاندارد معمولاً ۱۰ تا ۲۰ درصد گرانتر از نمونههای تراشکاری شده هستند، اما امنیت سازه را تضمین میکنند.
تامین گل میخ ساختمانی استاندارد با تاییدیه ناظر
در توسعه صنعت جوش، ما فقط گل میخهایی را عرضه میکنیم که به روش فورج سرد تولید شده و تمامی تستهای آزمایشگاهی (کشش و خمش) را پاس میکنند.
