در نگاه اول، همه گل میخ ها (Studs) شبیه یک پیچ ساده یا یک قطعه فلزی قارچیشکل به نظر میرسند. اما زمانی که پای امنیت جانی ساکنین و پایداری یک برج در میان باشد، تفاوت گل میخ عرشه فولادی با معمولی استاندارد با یک نمونه معمولی یا صنعتی، تفاوت بین «ایستایی» و «فرو ریختن سقف» است.
در بازار ایران، متاسفانه گاهی گل میخ های ضایعاتی یا گل میخ صنعتی به جای نمونههای ساختمانی فروخته میشوند. در این مقاله تخصصی، تفاوتهای حیاتی این دو را از نظر متریال، روش تولید و عملکرد بررسی میکنیم.
استعلام قیمت و مشاوره فنی رایگان گل میخ عرشه فولادی
آیا «گل میخ» همان «برشگیر» است؟
بسیاری از مهندسان این دو واژه را به جای هم استفاده میکنند، اما از نظر فنی تفاوت ظریفی دارند:
- برشگیر (Shear Connector): یک نام کلی برای هر قطعهای است که نیروی برشی را بین فولاد و بتن منتقل میکند. این خانواده شامل گل میخ، ناودانی، نبشی و پیچهای برشی میشود.
- گل میخ (Shear Stud): محبوبترین و پرکاربردترین عضو خانواده برشگیرها است که به دلیل سرعت نصب بالا و عملکرد یکپارچه، در ۹۰٪ پروژههای ساختمانی استفاده میشود.
نتیجه: هر گل میخی یک نوع برشگیر است، اما هر برشگیری لزوماً گل میخ نیست. در پروژههای مدرن، وقتی میگوییم “برشگیر”، منظورمان همان گل میخ استاندارد است.
۱. گل میخ عرشه فولادی (Shear Stud) چیست؟
این قطعه که با نامهای «برشگیر» یا «گل میخ ساختمانی» هم شناخته میشود، قلب سیستم سقفهای کامپوزیت است. وظیفه اصلی آن، ایجاد یک اتصال یکپارچه بین تیرآهن و بتن است تا این دو متریال در برابر زلزله و فشار، رفتاری واحد (کامپوزیت) داشته باشند.
ویژگیهای کلیدی نمونه استاندارد:
- روش تولید: منحصراً به روش فورج سرد (Cold Forging) تولید میشود (افزایش دانسیته فولاد).
- آلیاژ: فولادهای کمکربن مخصوص (مانند S235J2G3) که قابلیت جوشپذیری فوقالعادهای دارند.
- تست: باید قابلیت خم شدن تا ۳۰ درجه بدون شکستن جوش را داشته باشد.
۲. گل میخ معمولی (Industrial/Threaded Stud) چیست؟
گل میخ های معمولی یا صنعتی، طیف وسیعی از اتصالات هستند که برای کارهایی غیر از تحمل بار ساختمان طراحی شدهاند. این قطعات معمولاً در ساخت ماشینآلات، دیگهای بخار، تابلوهای برق و اتصالات سبک استفاده میشوند.
چرا نباید در ساختمان استفاده شوند؟
- روش تولید: اغلب به روش تراشکاری (Machining) یا ریختهگری تولید میشوند که ساختار مولکولی فولاد را قطع کرده و آن را ترد و شکننده میکند.
- متریال: بسیاری از آنها از میلگردهای ذوبی یا ضایعات آهن ساخته میشوند که درصد کربن بالا و جوشپذیری بسیار پایینی دارند.
جدول مقایسه فنی: تفاوت گل میخ عرشه فولادی با معمولی
در جدول زیر، تفاوتهای تکنیکال این دو محصول را مشاهده میکنید:
ویژگی | گل میخ عرشه فولادی (توسعه صنعت) | گل میخ معمولی / بازاری |
روش تولید | فورج سرد (Cold Forging) (افزایش استحکام کششی) | تراشکاری یا ریختهگری (ترد و شکننده) |
متریال پایه | فولاد آلیاژی استاندارد (نیکل و کربن کنترل شده) | میلگرد ضایعاتی یا آهن ذوبی |
روش نصب | جوش قوس الکتریکی (Stud Welding) | جوش دستی (الکترود) یا پیچ و مهره |
رفتار در تست خمش | خم میشود اما نمیشکند | بلافاصله میشکند (از ناحیه جوش) |
استاندارد مرجع | ISO 13918 / مبحث دهم | ندارد (یا استانداردهای صنعتی مثل DIN 975) |
کاربرد | سقف عرشه فولادی، پلسازی | قطعات صنعتی، نردهکشی، تأسیسات |
۳ تفاوت گل میخ عرشه فولادی با معمولی که مهندسان باید بدانند

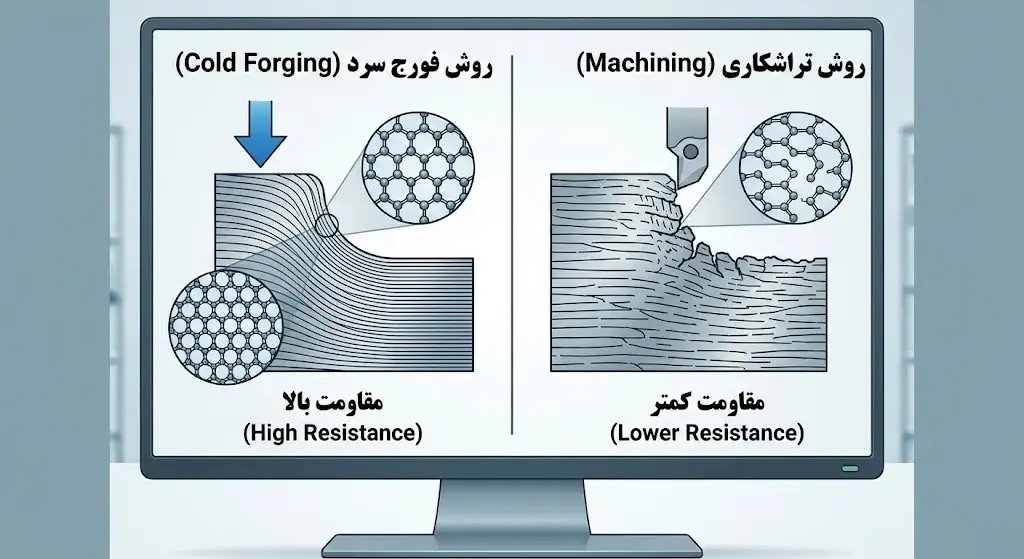

تفاوت اول: روش تولید (مرگ و زندگی گل میخ)
مهمترین تفاوت گل میخ عرشه فولادی با معمولی در پروسه ساخت است.
- گل میخ استاندارد: توسط دستگاههای پرس قدرتمند و بدون حرارت دهی (فورج سرد) شکل میگیرد. این کار باعث میشود الیاف فولاد در جهت طولی آرایش پیدا کنند و مقاومت کششی آن بالا برود.
- گل میخ معمولی: با دستگاه تراش از یک میلگرد ضخیمتر تراشیده میشود. این کار الیاف فولاد را قطع میکند. در نتیجه در برابر تنشهای برشی زلزله، مثل یک هویج ترد میشکند!
تفاوت دوم: جوشپذیری و کربن
برای نصب گل میخ از دستگاه جوش استاد ولدینگ استفاده میشود که در کسری از ثانیه، فلز را ذوب میکند.
گل میخ های معمولی معمولاً کربن بالایی دارند (چون از ضایعات ساخته شدهاند). کربن بالا باعث میشود جوش «ترد» شده و با کوچکترین ضربه چکش (Tap Test) از جا کنده شود.
تفاوت سوم: حلقه سرامیکی
گل میخ های عرشه فولادی همیشه همراه با یک حلقه سرامیکی (Ferrule) دندانهدار عرضه میشوند که وظیفه محافظت از حوضچه مذاب را دارد. اما گل میخ های صنعتی معمولاً بدون سرامیک یا با سرامیکهای تزئینی و بیکیفیت فروخته میشوند.
عواقب استفاده از گل میخ معمولی در سقف
شاید قیمت گل میخ های متفرقه (تراشکاری شده) ۱۰ تا ۲۰ درصد ارزانتر باشد، اما استفاده از آنها ریسکهای زیر را دارد:
- رد شدن در تست جوش: ناظر با زدن یک ضربه لوله، گل میخ را خم میکند. گل میخ های معمولی در این تست فوراً میشکنند و شما مجبورید کل سقف را جمع کنید.
- عدم عملکرد کامپوزیت: در زلزله، بتن و تیرآهن جدا از هم عمل کرده و سقف فرو میریزد.
- خسارت مالی سنگین: هزینه تخریب و اجرای مجدد، دهها برابرِ صرفهجویی اولیه خواهد بود.
جمعبندی: کدام را بخریم؟
اگر پروژه شما سازه ساختمانی، پل یا سقف عرشه فولادی است، تنها انتخاب مجاز و قانونی، گل میخ استاندارد (تولید شده به روش فورج سرد) است که گواهینامه فنی داشته باشد.
استفاده از گل میخ های معمولی صرفاً برای کارهای تاسیساتی، صنعتی و غیر باربر مجاز است.
سوالات متداول تفاوت گل میخ عرشه فولادی با معمولی (FAQ)
آیا میتوان از گل میخ رزوهدار در سقف عرشه استفاده کرد؟
خیر. گل میخ های رزوه دار (Threaded Studs) سطح مقطع کمتری دارند و رفتار برشی آنها با بتن متفاوت است. استفاده از آنها در سقف کامپوزیت ممنوع است.
چطور گل میخ فورج سرد را از تراشکاری تشخیص دهیم؟
گل میخ های تراشکاری شده معمولاً سطح زبرتری دارند و اثر تیغچه تراش روی آنها مشخص است. همچنین در انتهای آنها (محل جوش) معمولاً یک زائده تیز وجود دارد که در نمونههای فورج، این زائده دقیق و مهندسی شده است.
آیا گل میخ استیل (Stainless) بهتر از فولادی است؟
برای محیطهای بسیار خورنده (مثل پتروشیمی) بله، اما برای ساختمانسازی عادی، گل میخ های فولادی با روکش استاندارد هم مقاومت کافی دارند و هم جوشپذیری بهتری با تیرآهن ساختمانی دارند.
